Máy tiện

Máy tiện vạn năng FERVI T094F10, chiều cao trọng tâm 330 mm, đầu bánh răng có bộ chỉ thị

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý
Xuất xứ: Trung Quốc

Chiều cao trọng tâm 330mm cho phép gia công chi tiết có đường kính lớn trên máy tiện vạn năng FERVI T094F10. Đầu bánh răng tích hợp ly hợp trục chính cơ khí và bộ chỉ thị 3 trục giúp theo dõi vị trí gia công chính xác. Hộp số Semi Norton cung cấp nhiều cấp tốc độ tiện và bước ren. Cần điều khiển joystick hỗ trợ kích hoạt chế độ tiến nhanh. Đế đúc nguyên khối bằng gang đảm bảo độ cứng vững và giảm rung động trong quá trình vận hành.

SKU: T094F10
1.984.738.000,0 đ
Trạng thái kho: Hết hàng
Giá tham khảo, gồm VAT
Mô tả

Máy tiện FERVI T094F10 có khoảng cách hai mũi tâm 2.000 mm. Máy nặng 3.700 kg. Đây là ví dụ rõ nhất cho một cái bẫy đặt hàng. Ở dòng T085 và T095, hậu tố 10 ứng với băng 1.000 mm. Ở dòng T094 thì nó lại là 2.000 mm. Bảng của hãng xếp T094F10 là 2.000 mm còn T094F20 là 1.000 mm. Tức ngược hẳn quy luật của hai dòng kia. Khi đặt hàng phải đọc đúng dòng khoảng cách hai mũi tâm. Đừng suy từ chữ số cuối tên model.

Về khả năng gia công, máy có chiều cao tâm 330 mm. Đường kính quay đạt 660 mm trên băng máy và 420 mm trên bàn dao ngang. Tháo hốc băng thì phôi đĩa ngắn lên tới 870 mm. Lỗ suốt trục chính 105 mm, đầu trục chính Camlock D1-8. Ụ động dùng côn Morse MT5. Trục chính mười hai cấp tốc độ từ 36 đến 1.600 vòng mỗi phút. Mô tơ 400 V công suất 7,5 kW. Máy tiện được 22 bước ren hệ mét và 26 bước ren hệ inch. Trang bị gồm ly hợp trục chính cơ khí và bộ hiển thị số ba trục. Thân đế gang đúc liền khối.

Cấu tạo và tính năng kỹ thuật máy tiện vạn năng 330mm

Đầu bánh răng và hệ thống truyền động

Đầu bánh răng truyền động cơ khí đảm bảo mô-men xoắn ổn định cho các tác vụ tiện nặng. Ly hợp trục chính cơ khí bảo vệ động cơ và hệ thống truyền động khi gặp quá tải đột ngột. Bộ chỉ thị 3 trục hiển thị vị trí tương đối của dao theo thời gian thực, hỗ trợ gia công chính xác các chi tiết có dung sai chặt.

  • Chiều cao trọng tâm: 330mm
  • Đầu bánh răng với ly hợp trục chính cơ khí
  • Bộ chỉ thị 3 trục (dọc, ngang, chiều sâu)
  • Hộp số Semi Norton
  • Cần điều khiển joystick cho tiến nhanh

Hộp số Semi Norton kết hợp bánh răng trượt và bánh răng cố định, cho phép thay đổi tốc độ trục chính và bước tiến dao mà không cần tháo lắp bánh răng thay thế. Cơ cấu này rút ngắn thời gian chuẩn bị và tăng tính linh hoạt khi chuyển đổi giữa các chế độ tiện khác nhau.

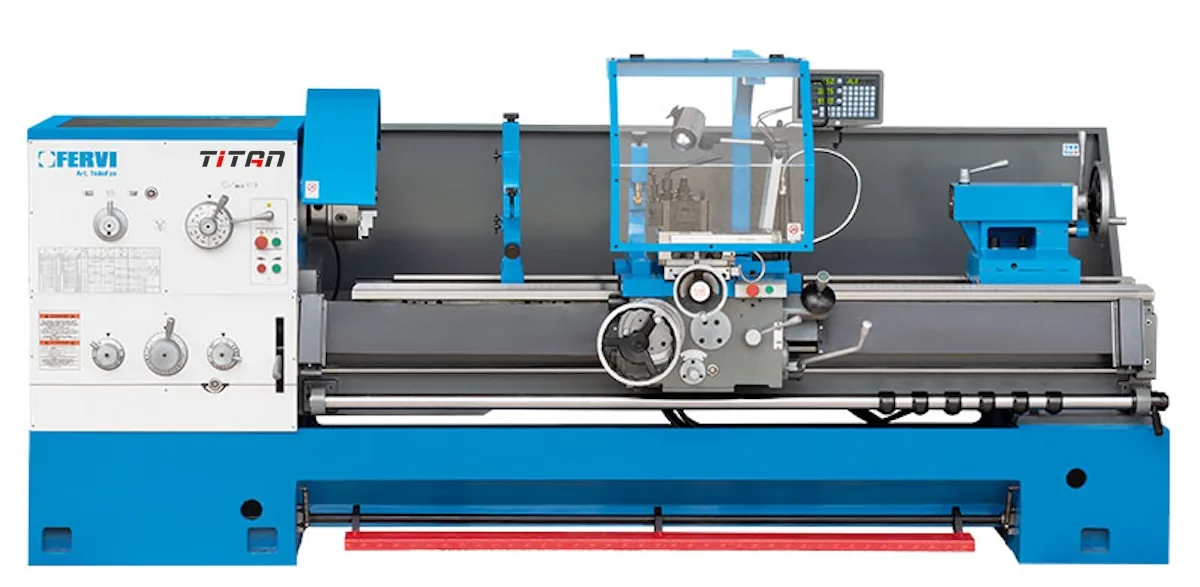

T094Fx   May tien van nang FERVI

Đế đúc nguyên khối bằng gang cung cấp nền tảng cứng vững, hấp thụ rung động và duy trì độ chính xác hình học trong suốt quá trình vận hành. Kết cấu nguyên khối giảm thiểu biến dạng do nhiệt và tải trọng cắt, đồng thời đơn giản hóa việc lắp đặt và bảo dưỡng.

  • Đế đúc nguyên khối bằng gang
  • Kết cấu cứng vững, giảm rung động
  • Duy trì độ chính xác hình học lâu dài
  • Dễ dàng lắp đặt và bảo dưỡng

Ứng dụng thường gặp

Máy tiện vạn năng FERVI T094F10 phù hợp với xưởng cơ khí vừa và nhỏ, trung tâm đào tạo nghề, phòng thí nghiệm kỹ thuật. Gia công trục bậc, bạc lót, ren hệ mét và inch, mặt bích, chi tiết tròn xoay có đường kính lớn. Chiều cao trọng tâm 330mm cho phép tiện chi tiết có đường kính ngoài tới 660mm khi gá trên bàn dao.

Model T094F10 kết hợp đầu bánh răng truyền động cơ khí, bộ chỉ thị 3 trục và hộp số Semi Norton trong một thiết kế nguyên khối. Cần điều khiển joystick và đế gang đúc nguyên khối nâng cao hiệu suất vận hành và độ bền của thiết bị trong môi trường sản xuất liên tục.


Thuyết minh kỹ thuật

  • Chiều cao tâm máy: 330 mm
  • Đường kính tiện lớn nhất trên băng máy: Ø660 mm
  • Đường kính tiện lớn nhất trên bàn trượt ngang: Ø420 mm
  • Đường kính tiện lớn nhất qua khe gap: Ø870 mm
  • Khoảng cách giữa hai mũi tâm: 1000 mm
  • Chiều cao thân dao lớn nhất: 32 mm
  • Đường kính lỗ suốt trục chính: 105 mm
  • Kiểu đầu trục chính: Camlock D1-8
  • Tốc độ trục chính: 12 cấp, 36 - 1600 vòng/phút
  • Bước tiến dọc: 0,063 - 2,52 mm/vòng
  • Bước tiến ngang: 0,027 - 1,07 mm/vòng
  • Cắt ren hệ mét: 22 cấp, bước 1 - 14 mm
  • Cắt ren hệ inch: 26 cấp, 2 - 28 TPI (răng/inch)
  • Côn ụ động: côn Morse MT5
  • Kiểu đầu máy: đầu bánh răng, ly hợp trục chính cơ khí
  • Bộ chỉ thị vị trí: bộ đọc số 3 trục (DRO)
  • Hộp số bước tiến và cắt ren: kiểu Semi Norton
  • Cần điều khiển: joystick kích hoạt chế độ tiến dao nhanh
  • Động cơ trục chính: 400V - 50Hz, 7,5 kW
  • Bơm dung dịch làm mát: 400V - 50Hz, 90 W
  • Vật liệu thân và đế: gang đúc nguyên khối
  • Kích thước máy (D×R×C): 2500 x 1400 x 1600 mm
  • Kích thước đóng gói: 2500 x 1400 x 1600 mm
  • Trọng lượng tịnh: 3040 kg
  • Trọng lượng cả bì: 3040 kg
  • Mâm cặp 3 chấu tự định tâm, chấu đảo chiều, Ø320 mm
  • Mâm cặp 4 chấu độc lập, Ø400 mm
  • Ống côn giảm 105 mm/MT5
  • Mâm hoa (mặt bích gá) Ø600 mm
  • Giá đỡ theo dao (follow rest) và giá đỡ cố định (steady rest)
  • Mũi tâm chết MT5
  • Mũi tâm quay MT5
  • Đồng hồ chia ren (thread dial)
  • Nắp che trục vít me
  • Tấm chắn bảo vệ đài dao
  • Tấm chắn bảo vệ mâm cặp
  • Tấm chắn văng dung dịch toàn thân
  • Đài dao thay nhanh kiểu Ý loại C
  • Đèn LED chiếu sáng vùng làm việc
  • Hệ thống làm mát dung dịch
  • Phanh chân điện - cơ
  • Ụ động khóa nhanh
  • Bộ bánh răng chạy trong bể dầu
  • Chân đế cân chỉnh cân bằng máy
