Dưỡng đo ren

Dưỡng đo ren phục vụ việc xác định bước ren và kiểm tra dung sai ren trên chi tiết gia công. Nhóm hàng này tập hợp các mã dưỡng đo ren FERVI dùng cho ren trong và ren ngoài. Phạm vi bao gồm cả hệ mét và hệ inch, theo nhiều dải kích thước khác nhau. Người dùng có thể chọn bộ lá dưỡng để tra bước ren, hoặc chọn dưỡng Go - No Go để kiểm tra đạt hay không đạt. Bộ 58 lá C058 đo bước ren trong và ren ngoài.

Dưỡng T048x làm việc theo dải 1/8" - 28 TPI đến 1" - 11 TPI. Dưỡng T049x kiểm tra ren theo tiêu chuẩn ISO 6H, dải 3x0,5 mm đến 24x3 mm. Hai mã A017x và A018x phục vụ đo ren ngoài, lần lượt theo hệ mét và hệ inch. Dải của A017x trải từ 3 x 0,5 mm đến 24 x 3 mm. Dải của A018x trải từ 1/8" - 28 TPI đến 1" - 11 TPI. Với cấu trúc như vậy, danh mục bao phủ hai nhu cầu chính trong xưởng cơ khí.

Nhu cầu thứ nhất là nhận dạng nhanh bước ren của một chi tiết chưa rõ quy cách. Nhu cầu thứ hai là kiểm tra ren sau gia công theo ngưỡng chấp nhận. Mỗi mã hàng trong nhóm có dải đo và cách dùng riêng, tùy theo mã cụ thể. Các nội dung phía dưới trình bày đặc điểm từng nhóm, cách phân loại theo công năng và gợi ý chọn mua. Thông tin chi tiết của từng mã được dẫn kèm liên kết để tra cứu trực tiếp.

Đặc điểm chính của nhóm dưỡng đo ren

Các mã trong nhóm chia theo hai nguyên lý làm việc. Nhóm lá dưỡng cho phép áp từng lá vào ren để so khớp biên dạng và đọc bước ren. Nhóm Go - No Go cho phép xoay dưỡng vào ren và kết luận theo hai đầu kiểm. Cách tổ chức này giúp người dùng chọn đúng dụng cụ theo mục đích, thay vì dùng chung một loại cho mọi công việc.

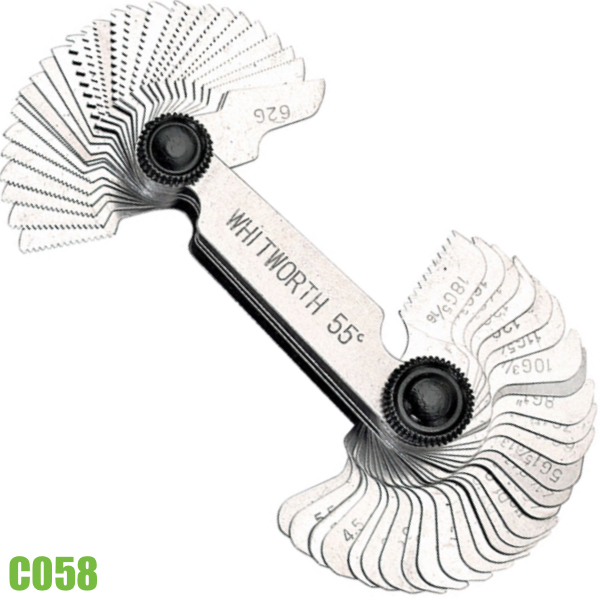

C058 gồm 58 lá, dùng đo bước ren trong và ren ngoài. Số lá nhiều giúp tra được nhiều quy cách bước ren khác nhau trong cùng một bộ. Thao tác cơ bản là chọn lá phù hợp rồi áp vào phần ren cần xác định. Khi biên dạng lá khớp với rãnh ren, người dùng đọc giá trị bước ren ghi trên lá đó.

T048x kiểm tra kích thước và dung sai ren theo hai trạng thái Go và No Go. Dải làm việc trải từ 1/8" - 28 TPI đến 1" - 11 TPI, tùy mã hàng. Đầu Go xác định ren có ăn khớp đúng hay không. Đầu No Go xác định ren có vượt ngưỡng cho phép hay không. Kết quả đọc được ngay tại chỗ, không cần ghi số liệu trung gian.

Phân loại theo công năng

Việc phân loại dựa trên hai câu hỏi trong thực tế xưởng. Câu hỏi thứ nhất liên quan tới nhận dạng: ren này có bước bao nhiêu. Câu hỏi thứ hai liên quan tới nghiệm thu: ren này có đạt hay không đạt. Hai câu hỏi đó dẫn tới hai nhóm dụng cụ khác nhau trong danh mục, với cách sử dụng và cách đọc kết quả không giống nhau.

Nhóm tra bước ren

Khi cần nhận dạng quy cách một chi tiết có sẵn, bộ lá dưỡng đáp ứng nhanh. C058 với 58 lá bao phủ nhiều bước ren, dùng được cho cả ren trong và ren ngoài. Thao tác không cần thiết bị hỗ trợ, phù hợp khi kiểm tra tại máy hoặc tại bàn nguội. Kết quả thu được là giá trị bước ren, dùng làm cơ sở chọn bu lông, đai ốc hoặc dao tiện ren.

Nhóm kiểm Go - No Go

Khi cần nghiệm thu ren sau gia công, dưỡng Go - No Go cho kết luận theo ngưỡng. T049x kiểm ren theo tiêu chuẩn ISO 6H, với kích thước từ 3 x 0,5 mm đến 24 x 3 mm tùy mã hàng. Cách dùng là xoay dưỡng vào lỗ ren và quan sát mức ăn khớp. Hai đầu kiểm phân định ren nằm trong hay ngoài phạm vi dung sai đã định.

Nhóm đo ren ngoài

Với trục ren, bu lông hoặc phần ren ngoài của chi tiết, danh mục có hai mã theo hai hệ đơn vị. A017x làm việc theo hệ mét, thang đo từ 3 x 0,5 mm đến 24 x 3 mm tùy mã hàng. Người dùng đặt dưỡng lên phần ren ngoài của chi tiết để kiểm tra. A018x làm việc theo hệ inch, từ 1/8" - 28 TPI đến 1" - 11 TPI.

Cách chọn theo nhu cầu

Bước chọn đầu tiên là xác định hệ đơn vị của chi tiết cần đo. Ren hệ mét dẫn tới A017x hoặc T049x. Ren hệ inch dẫn tới A018x hoặc T048x. Bước tiếp theo là xác định đo ren trong, ren ngoài, hay cả hai.

Nếu công việc chủ yếu là tra bước ren cho nhiều quy cách khác nhau, bộ C058 bao phủ rộng với 58 lá. Nếu công việc là kiểm tra đạt hay không đạt trên một cỡ ren cố định, nên chọn dưỡng Go - No Go đúng kích thước. Các mã sau có kích thước thay đổi theo mã hàng cụ thể, cần đối chiếu trước khi đặt.

• T048x
• T049x
• A017x
• A018x

Ứng dụng và lưu ý khi sử dụng

Các mã trong nhóm phục vụ công việc đo và kiểm ren trong gia công cơ khí. Phạm vi gồm nhận dạng bước ren của chi tiết, kiểm tra ren sau taro, và kiểm tra ren ngoài sau tiện. Kết quả đo phụ thuộc vào việc chọn đúng dải kích thước và đúng hệ đơn vị. Vì vậy, thông số dải đo của từng mã cần được đối chiếu với chi tiết trước khi đo.

Trong quá trình dùng, bề mặt ren nên được làm sạch phoi và dầu trước khi áp dưỡng. Với dưỡng Go - No Go, không nên cưỡng xoay khi đầu kiểm không ăn khớp. Với bộ lá dưỡng, cần áp sát lá vào rãnh ren và quan sát khe sáng giữa hai biên dạng. Cách làm này giúp đọc bước ren ổn định hơn giữa các lần kiểm.

Bạn có thể mở trang chi tiết của từng mã để xem dải đo và quy cách cụ thể. Nếu cần tư vấn chọn dải kích thước phù hợp với chi tiết đang gia công, hãy liên hệ để được hỗ trợ đối chiếu mã hàng.
