Đầu chuyển

Đầu chuyển giúp kết nối các đầu tuýp và cần siết có kích thước vuông khác nhau trong cùng một bộ dụng cụ. Nhóm sản phẩm này tập hợp 14 mã, phần lớn từ FERVI Italia, cùng một số mã Matador và đầu chuyển dùng cho cờ lê thủy lực. Các mã chuyển đổi phổ biến gồm RN4034NA cho hướng 1/2" sang 3/8", RN4043NA cho hướng 3/8" sang 1/2", RN4054NA cho hướng 1/4" sang 3/8".

Ngoài các đầu chuyển thẳng, nhóm còn có đầu lắt léo xoay vạn năng và đầu đảo hướng cho máy bắn vít. Vật liệu được ghi nhận gồm Chrome Vanadium, Chrome-Molybdenum, với các lớp bề mặt mạ bóng hoặc phủ phosphat đen. Kích thước vuông trải từ 1/4 inch tới 3/4 inch, cùng một mã chuyển sang vuông 1 inch. Người dùng có thể chọn theo chiều chuyển đổi tăng hoặc giảm kích thước.

Chuyển tăng cho phép dùng tuýp lớn trên cần siết nhỏ hơn. Chuyển giảm cho phép dùng tuýp nhỏ trên cần siết lớn hơn. Một bộ đóng hộp sẵn cũng có mặt trong nhóm, gồm 6 chi tiết với nhiều chiều chuyển đổi. Các mã đầu lắt léo bổ sung khả năng thao tác ở vị trí lệch trục. Thông tin bên dưới trình bày theo từng nhóm công năng, kèm mã hàng và thông số được ghi trong tài liệu. Nội dung chỉ nêu các dữ kiện có sẵn, không suy đoán thêm về phạm vi sử dụng. Nhờ đó việc đối chiếu kích thước vuông trong và vuông ngoài trở nên trực tiếp hơn khi chọn mã phù hợp với bộ tuýp đang có.

Đầu chuyển đổi kích thước vuông

Nhóm chuyển đổi thẳng phục vụ việc ghép tuýp và cần siết khác hệ kích thước. Mỗi mã có một đầu vuông trong và một đầu vuông ngoài cố định. Chiều chuyển đổi quyết định mã cần dùng, nên cần xác định rõ trước khi chọn. Các kích thước xuất hiện trong nhóm gồm 1/4 inch, 3/8 inch, 1/2 inch và 3/4 inch. Vật liệu ghi nhận chủ yếu là Chrome Vanadium.

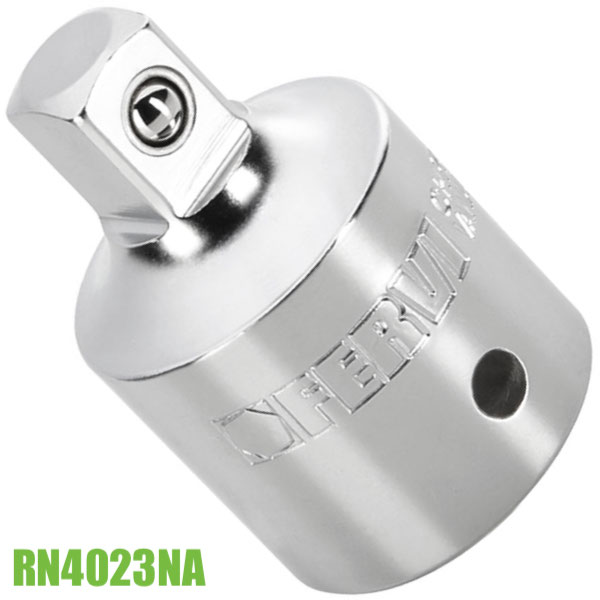

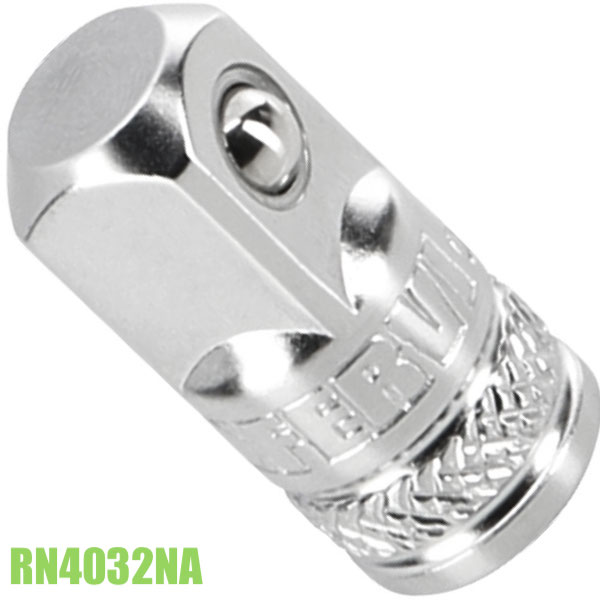

Theo hướng tăng kích thước, RN4043NA có vuông trong 3/8" và vuông ngoài 1/2". Mã RN4032NA chuyển từ vuông 1/2" lên 3/4 inch. Ở hướng giảm, RN4023NA giảm từ 3/4" xuống 1/2" bằng Chrome Vanadium. Mã 7582 của Matador cũng chuyển từ vuông 3/4 inch sang vuông 1/2 inch, chế tạo từ Chrome-Molybdenum.

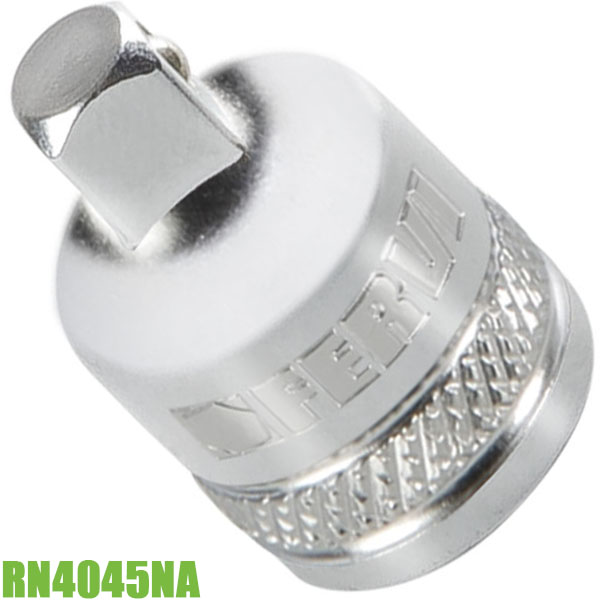

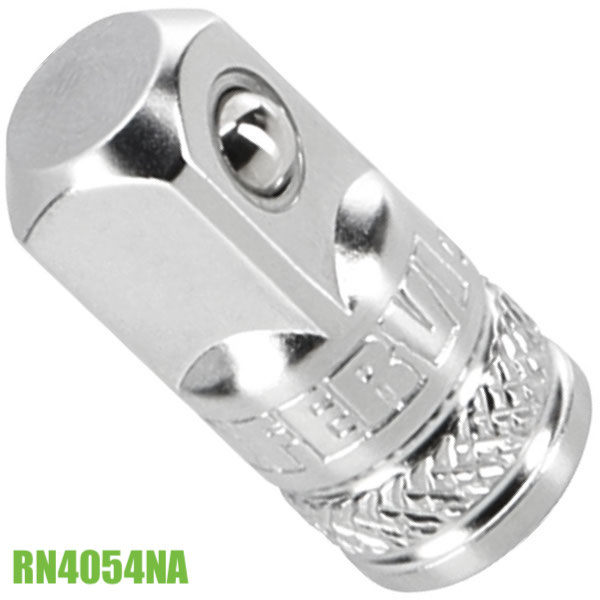

Với dải kích thước nhỏ, RN4045NA có đầu cái 3/8", ra đực 1/4", dài 35 mm và nặng 31,5 g. Mã RN4054NA chuyển từ 1/4" sang 3/8" với cơ cấu khóa tuýp bằng bi. Mã RN4034NA kết nối đầu cóc vuông 1/2 inch cái với đầu 3/8 inch đực, bề mặt mạ bóng.

Đầu lắt léo và đầu đảo hướng

Khi bu lông nằm lệch trục hoặc khuất tầm, đầu lắt léo cho phép truyền lực theo góc nghiêng. Nhóm này gồm ba mã FERVI với ba cỡ vuông khác nhau. Chiều dài và trọng lượng được ghi cụ thể trong mô tả từng mã. Bên cạnh đó, một mã đầu đảo hướng dành riêng cho máy bắn vít với chuôi 1/4 inch.

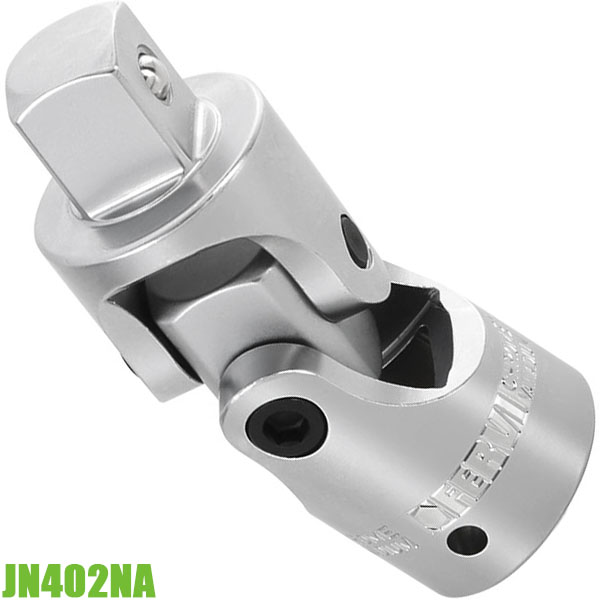

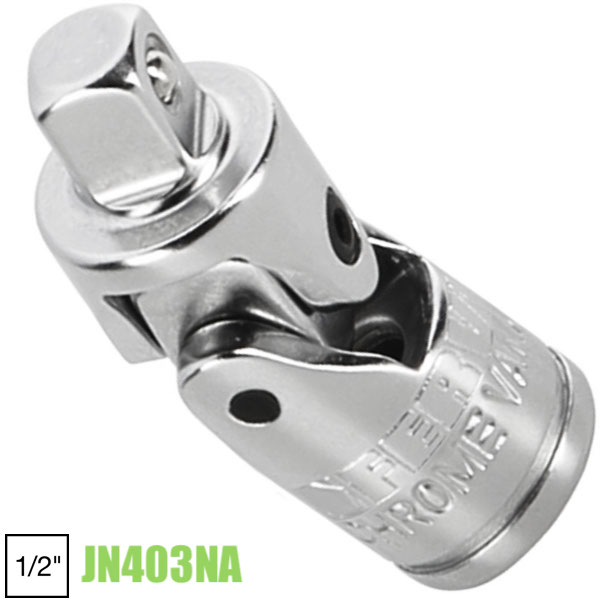

Mã JN404NA dùng trục cardang, đầu vuông 3/8 inch, chiều dài 54 mm, trọng lượng 80 g, vật liệu Chrome Vanadium. Mã JN403NA xoay vạn năng với vuông 1/2 inch, cũng bằng Chrome Vanadium. Mã JN402NA dài 108 mm, xoay vạn năng, vuông 3/4 inch, phục vụ các cỡ tuýp lớn hơn.

Ở nhóm dụng cụ vặn vít, 0888 có chuôi 1/4 inch và tay cầm bằng nhựa. Tay cầm cho phép hoán đổi ba vị trí cầm khác nhau, tăng độ linh hoạt theo tình huống làm việc. Mã này thường dùng kết hợp với máy bắn vít. Mã EAN ghi nhận cho 0888 là 8012667244767, thuận tiện khi đối chiếu đơn hàng.

Bộ đầu chuyển và mã dùng cho cờ lê thủy lực

Ngoài các mã lẻ, nhóm còn có một bộ đóng hộp sẵn và một mã phục vụ máy xiết ốc thủy lực. Hai hướng này đáp ứng hai nhu cầu khác nhau. Bộ đóng hộp phù hợp khi cần nhiều chiều chuyển đổi trong một lần trang bị. Mã thủy lực phục vụ các công việc siết lực lớn với đầu tuýp cỡ 1 inch.

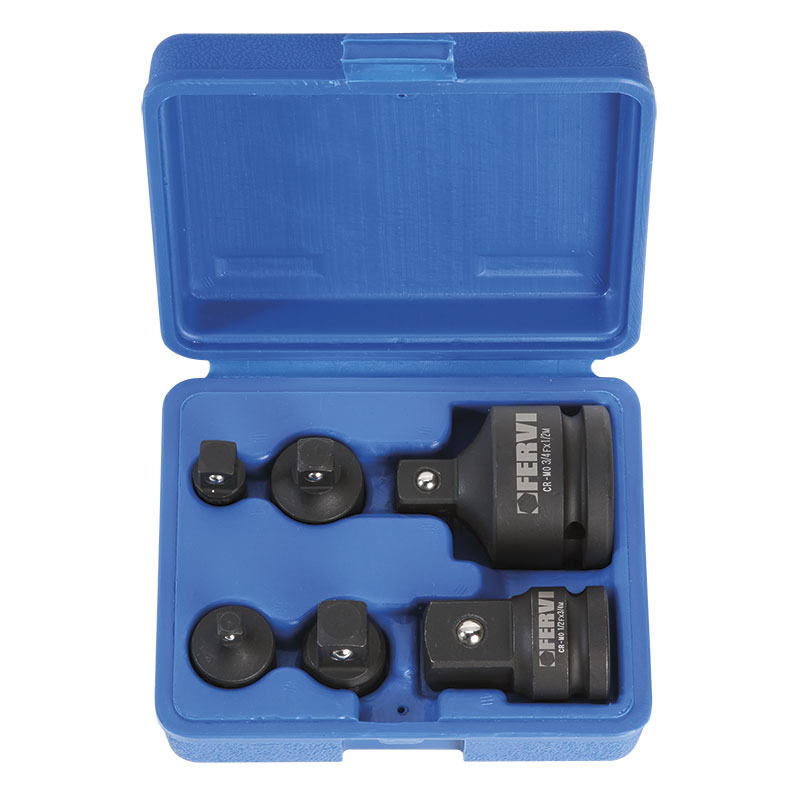

Bộ SI40N006 gồm 6 chi tiết, bề mặt phosphated, đựng trong hộp nhựa ép 126 x 100 x 52 mm, khối lượng tổng 0,82 kg. Các cỡ trong bộ gồm 1/4" trong – 3/8" ngoài, 3/8" trong – 1/4" ngoài, 3/8" trong – 1/2" ngoài, 1/2" trong – 3/8" ngoài và 1/2" trong – 3/4".

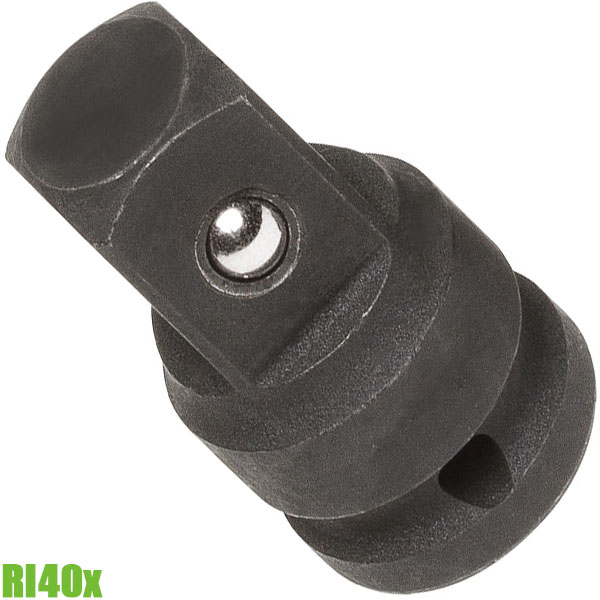

Mã Hexagon 80 chuyển từ lục giác 80 mm sang đầu vuông 1 inch. Thiết kế dành cho đầu tuýp và dùng cùng cờ lê thủy lực. Mã này phù hợp với máy xiết ốc thủy lực dạng mỏng có lỗ lục giác. Bên cạnh đó, RI40x chế tạo từ chrome vanadium phủ phosphat đen theo chuẩn DIN 3121.

Cách chọn theo nhu cầu

Bước đầu tiên là xác định cỡ vuông của cần siết hoặc cóc đang dùng. Sau đó đối chiếu với cỡ vuông của đầu tuýp cần lắp. Mã phù hợp có vuông trong khớp với đầu dẫn động và vuông ngoài khớp với tuýp. Nếu cần nhiều chiều chuyển đổi, bộ 6 chi tiết SI40N006 bao phủ các cặp kích thước từ 1/4" tới 3/4".

Với vị trí bu lông lệch trục, nên chọn đầu lắt léo theo đúng cỡ vuông dụng cụ. JN403NA dành cho hệ 1/2 inch, còn JN402NA dành cho hệ 3/4 inch. Khi làm việc với máy xiết thủy lực, Hexagon 80 đáp ứng kết nối lục giác 80 mm sang vuông 1 inch. Thông số vật liệu và kích thước từng mã được ghi trong trang chi tiết.

Bạn có thể mở từng trang mã để xem đầy đủ kích thước, vật liệu và mã EAN trước khi đặt hàng.
