Đầu nối các loại

Đầu nối các loại dùng cho hệ thống điện và viễn thông

Đầu nối các loại tập hợp đầu cos, đầu nối dây và phụ kiện đấu nối điện. Nhóm này phục vụ hệ thống điện dân dụng, tủ điện, mạng viễn thông và công nghiệp. Danh sách gồm bộ có cách điện, bộ không cách điện, đầu nối bịt kín và đầu nối mạng. Tiết diện dây, số lượng mỗi bộ và màu sắc thay đổi theo từng mã hàng. Cách đóng gói cũng khác nhau, từ hộp rung xếp chồng đến hộp phân loại raaco.

Bộ đầu nối dây đôi 181531 theo dải màu DIN, tiết diện 0,5 đến 10 mm². Mỗi cỡ trong bộ có 100 cái, xếp sẵn theo tiết diện trong hộp raaco. Mã 181532 cung cấp đầu cos đôi, cho phép đưa hai dây vào một điểm đấu. Bộ 181533 dùng dải màu series 2, cũng gồm 100 cái cho mỗi cỡ tiết diện.

Bộ đầu nối dây có cách điện theo dải màu

Nhóm đầu nối dây có cách điện phân biệt tiết diện bằng màu vỏ nhựa. Người lắp đặt nhận dạng nhanh cỡ dây khi đấu nối trong tủ điện. Các bộ được đóng trong hộp rung xếp chồng, thuận tiện khi mang theo hiện trường. Số lượng mỗi bộ dao động từ 100 đến 400 cái, chia theo nhiều cỡ. Chiều dài phần ống kim loại cũng thay đổi theo tiết diện dây dẫn.

Bộ 181504 gồm 400 cái theo màu sắc DIN, trong đó có 50 cái cỡ 0,5 mm² dài 8 mm. Bộ 181502 cũng 400 cái, dùng màu series 1 với các cỡ từ 0,5 mm² trở lên. Bộ 181503 theo màu series 2 và giữ cùng cơ cấu 400 cái. Ba bộ này phù hợp công việc đấu nối cần nhiều cỡ dây nhỏ.

Với dây tiết diện lớn hơn, bộ 181505 gồm 100 cái theo màu series 1, có cỡ 4 mm² dài 10 mm. Bộ 181506 cung cấp 100 đầu cos theo màu series 2. Các bộ 181524 và 181527 phủ tiết diện 0,75 đến 16 mm² với 100 cái mỗi cỡ. Bộ 0877 đóng hộp 400 cái, gồm 100 cái cỡ 0,75 mm² màu xám.

Bộ đầu nối không cách điện và bộ số lượng lớn

Khi đầu dây nằm trong vị trí đã được bảo vệ, đầu nối không cách điện đáp ứng nhu cầu ép dây. Các bộ trong nhóm này chia theo tiết diện và xếp trong hộp raaco. Một số bộ đi kèm kìm ép, hỗ trợ thao tác ngay khi mở hộp. Số lượng lớn trong một bộ phù hợp xưởng sản xuất và công việc bảo trì kéo dài.

Bộ 181522 phủ tiết diện 0,75 đến 16 mm² với 100 cái mỗi cỡ. Bộ 181529 trải từ 0,5 đến 10 mm², số lượng 300 hoặc 125 cái tùy cỡ. Bộ 181510 gồm 3.500 cái trong hộp raaco PSC-Vario 240, kèm kìm ép mã 10 1906. Bộ 181512 gồm 4.350 cái trong hộp PSC-Vario 340, kèm kìm ép mã 10 1904.

Bộ đầu nối dây ống 181548 có 280 chi tiết, đặt trong hộp phân loại raaco. Bộ đi kèm kìm ép hình học WM dành cho đầu cos ống 6 đến 50 mm². Dải đầu nối dây 181552 dùng hộp raaco Carry-Lite 55 với lưới chia 5x10. Nắp hộp có thanh chữ U giữ khay, hạn chế xê dịch khi vận chuyển.

Đầu nối bịt kín và đầu nối mạng LAN

Ngoài đầu cos ép dây, nhóm này còn có chi tiết bịt kín đầu dây và phích cắm mạng. Hai nhu cầu này xuất hiện trong tủ điện, hộp nối và hệ thống truyền dữ liệu. Thông số quan trọng gồm đường kính miệng ống, chiều dài và điện áp ghi trên chi tiết. Với phích cắm mạng, số chu kỳ cắm rút và lớp mạ tiếp điểm quyết định cách sử dụng.

Đầu nối bịt kín 140174 có đường kính 20 mm và chiều dài 100 mm, loại tự dính, mức 1000 V. Mã 140176 tăng đường kính lên 30 mm với chiều dài 120 mm, cùng dạng tự dính. Đầu nối mạng LAN RJ45 183008 đóng gói 50 miếng, dùng cho dây dẫn linh hoạt. Tiếp điểm mạ vàng 50 µ inch, vỏ polycarbonate chống cháy, chịu tối thiểu 500 chu kỳ cắm.

Khớp nối và đầu giữ bit trong nhóm

Bên cạnh đầu nối điện, danh sách còn có vài chi tiết nối cho dụng cụ tay. Các chi tiết này ghi rõ cỡ chuôi vuông, chiều dài và lớp phủ bề mặt. Thông tin đóng gói và khối lượng cũng được nêu trong mô tả từng mã. Người mua đối chiếu cỡ chuôi với bộ khẩu hoặc tay vặn đang dùng trước khi chọn.

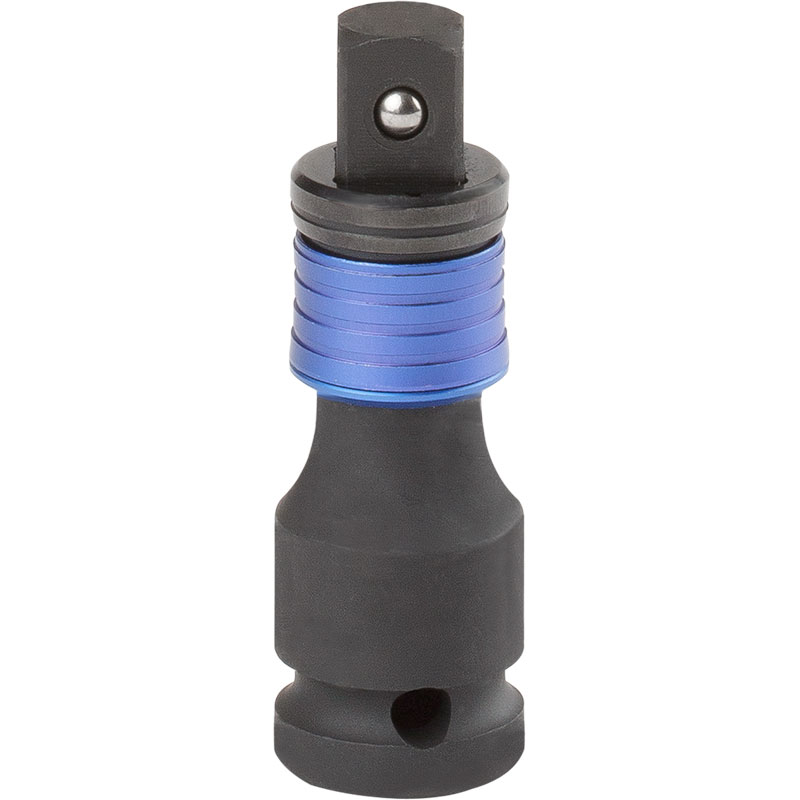

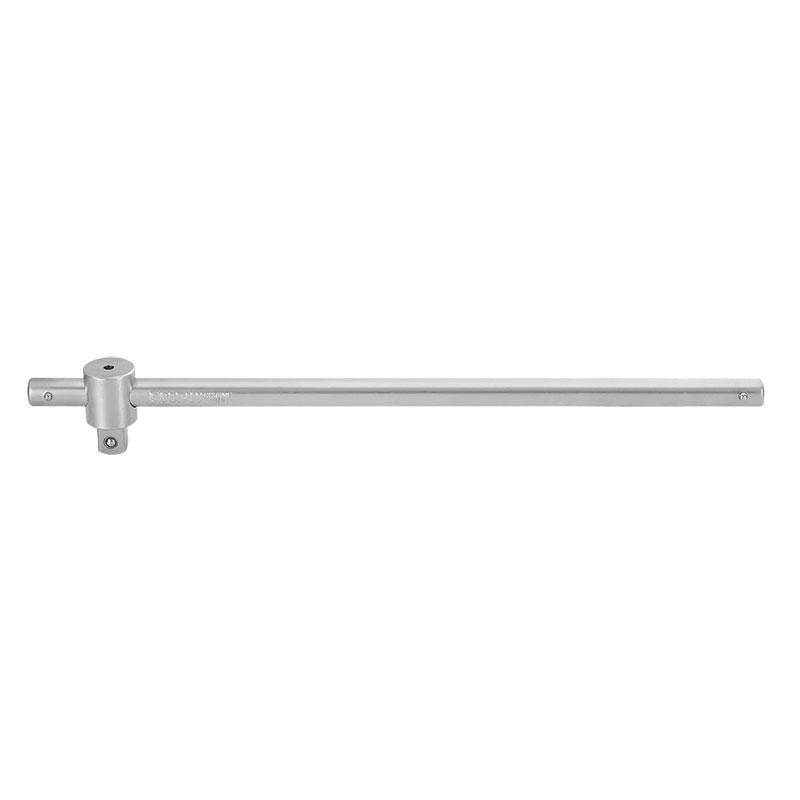

Thanh mở rộng tác động nhanh PI453075 có chuôi 1/2", bề mặt phốt phát hóa. Thanh T trượt LN400N3-4A dùng chuôi 3/4" với chiều dài 500 mm, mạ crôm. Khớp nối đa năng JN405NA có chuôi 1/4" và chiều dài 38 mm. Đầu giữ bit sáu điểm thay đổi nhanh 0406 dùng chuôi 1/4", dài 60 mm.

Cách chọn theo nhu cầu công việc

Bước đầu tiên khi chọn đầu nối dây nằm ở tiết diện dây dẫn cần xử lý. Sau đó xét tới yêu cầu cách điện tại vị trí đấu nối. Khối lượng công việc quyết định nên lấy bộ 100 cái hay bộ vài nghìn cái. Nếu cần ép ngay tại chỗ, các bộ kèm kìm ép rút ngắn khâu chuẩn bị dụng cụ.

Bộ đầu nối cách điện 0293 gồm nhiều đầu cắm FDD theo kích thước khác nhau. Trong đó có hai loại linh kiện.

• Có 15 cái FDD1-110 cỡ 2,8x0,5/0,8 mm.
• Có 10 cái FDD2-250 cỡ 6,35x0,8 mm.

Khi cần đồng bộ màu theo cỡ dây, các bộ dải màu DIN, series 1 và series 2 đáp ứng cách phân loại này. Hộp raaco chia ngăn giúp kiểm soát lượng còn lại trong kho.

Xem chi tiết từng mã trong nhóm để đối chiếu tiết diện, số lượng và cách đóng gói. Liên hệ Titania nếu cần tư vấn chọn bộ phù hợp với khối lượng đấu nối thực tế.
