Bàn ren

Bàn ren đóng vai trò quan trọng trong gia công cơ khí. Nó phục vụ tạo ren ngoài trên trục, ống. Nó cũng dùng cho chi tiết kim loại cần lắp ghép. Công cụ này giúp người thợ tạo rãnh xoắn ốc theo tiêu chuẩn kỹ thuật. Nó đảm bảo khớp nối chính xác với đai ốc. Nó cũng khớp chính xác với chi tiết có ren trong tương ứng. Trong thực tế sản xuất và bảo trì, bàn ren xuất hiện ở nhiều dạng để đáp ứng hệ ren khác nhau.

Hệ mét sử dụng bước ren tính bằng milimét, phổ biến trong công nghiệp châu Âu và Việt Nam. Hệ inch áp dụng bước ren tính theo số rãnh trên một inch, thường gặp trong thiết bị nhập khẩu Mỹ hoặc ống gas. Mỗi hệ ren yêu cầu bàn ren riêng để đảm bảo độ chính xác. Độ chính xác này gồm góc rãnh, bước ren và đường kính danh nghĩa. Vật liệu chế tạo ảnh hưởng trực tiếp đến tuổi thọ và khả năng gia công.

Thép gió HSS chịu nhiệt tốt, giữ cạnh sắc lâu khi cắt thép carbon thông thường. Một số dòng cao cấp phủ lớp TiN hoặc TiAlN để tăng độ cứng bề mặt và giảm ma sát. Khi chọn bàn ren, người dùng cần xác định rõ hệ ren, đường kính danh nghĩa, bước ren và loại vật liệu gia công. Sử dụng đúng kích thước tránh hỏng ren, giảm lực cắt dư thừa và kéo dài tuổi thọ dụng cụ.

Bôi trơn bằng dầu cắt gọt hoặc dầu máy trong quá trình ren giúp tản nhiệt. Nó cũng giảm mài mòn. Nó còn cải thiện độ nhẵn bóng rãnh ren.

Phân loại theo hệ ren

Hệ ren quyết định cấu trúc rãnh xoắn, bước ren và góc profin của bàn ren. Mỗi hệ tuân theo tiêu chuẩn riêng, không thể thay thế lẫn nhau trong lắp ghép. Hiểu rõ đặc điểm từng hệ giúp chọn đúng công cụ cho từng loại chi tiết.

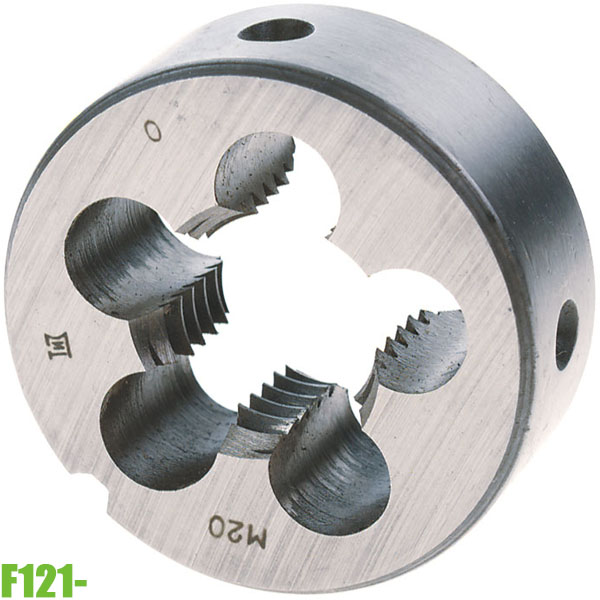

Bàn ren hệ mét tạo ren theo tiêu chuẩn ISO, ký hiệu M kèm đường kính danh nghĩa. Bước ren tiêu chuẩn gọi là coarse pitch, phù hợp lắp ghép chung. Bước ren mịn fine pitch dùng khi cần độ chính xác cao hoặc không gian hạn chế. Dòng F121- sử dụng thép gió HSS, tuân thủ DIN 223 cho ren metric coarse pitch. Vật liệu này chịu nhiệt tốt, giữ cạnh sắc khi gia công thép carbon và hợp kim nhẹ. Bộ F123 gồm bảy bàn ren từ M3 đến M12, đi kèm cây đựng tròn kích thước hai mươi lăm nhân chín milimét. Bộ này phục vụ nhu cầu ren đa kích thước trong xưởng cơ khí nhỏ hoặc bảo trì hiện trường.

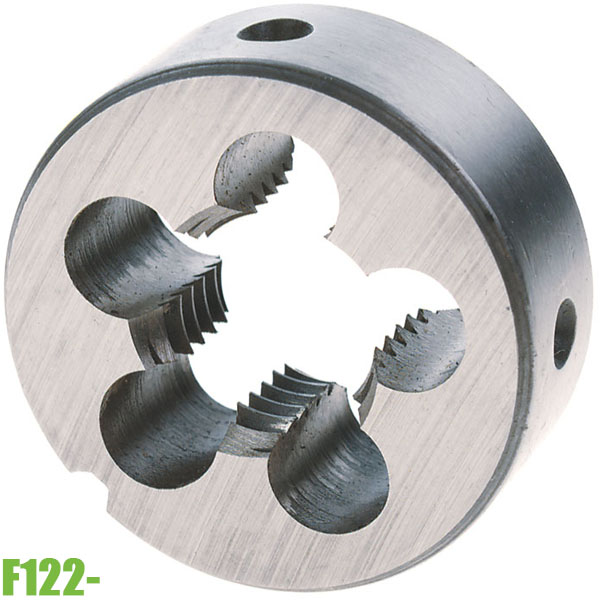

Bàn ren hệ inch áp dụng cho ống gas, ống nước và thiết bị chuẩn Anh Mỹ. Bước ren tính theo số rãnh trên một inch, ký hiệu TPI. Dòng F122- tuân thủ DIN 5158/B, thuộc chủng loài die gas thread. Loại này tạo ren côn hoặc ren song song trên ống thép, ống đồng dùng trong hệ thống khí nén và nước. Góc profin và bước ren khác hệ mét, đảm bảo khớp nối kín khí với đai ốc hoặc phụ kiện ống tương ứng. Nhập khẩu từ Italia, dòng F122 đáp ứng yêu cầu độ chính xác cao trong lắp đặt đường ống công nghiệp.

Vật liệu và độ bền

Vật liệu chế tạo quyết định khả năng chịu nhiệt, độ cứng và tuổi thọ của bàn ren. Thép gió HSS là lựa chọn phổ biến nhờ cân bằng giữa giá thành và hiệu suất. Hợp kim này chứa vonfram, molypden và crom, giữ độ cứng ở nhiệt độ cao khi cắt gọt liên tục.

Dòng F121- sử dụng thép gió HSS cao cấp, chịu lực tốt khi tạo ren trên thép carbon độ cứng trung bình. Cấu trúc hạt mịn giúp cạnh cắt sắc, giảm lực cần thiết khi xoay bàn ren. Độ bền cao cho phép gia công nhiều chi tiết trước khi cần mài lại hoặc thay thế. Một số dòng cao cấp phủ lớp TiN màu vàng hoặc TiAlN màu tím. Lớp phủ này tăng độ cứng bề mặt lên sáu mươi lăm đến bảy mươi HRC. Lớp phủ này giảm ma sát, tản nhiệt nhanh và kéo dài tuổi thọ gấp đôi so với HSS không phủ. Khi gia công vật liệu cứng như thép hợp kim hoặc inox, lớp phủ giúp giảm mài mòn và ngăn dính phoi.

Kích thước và bộ sưu tập

Kích thước bàn ren phải khớp chính xác với đường kính danh nghĩa và bước ren của chi tiết cần gia công. Sai lệch nhỏ gây ren lỏng hoặc quá chặt, ảnh hưởng độ bền khớp nối. Bộ sưu tập nhiều kích thước giúp xưởng nhỏ linh hoạt mà không cần mua từng cái riêng lẻ.

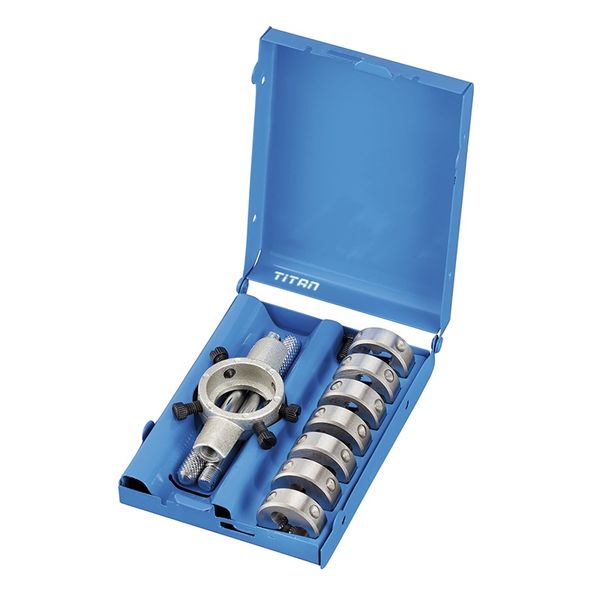

Bộ F123 chứa bảy bàn ren từ M3 đến M12, bao phủ dải kích thước phổ biến trong lắp ráp điện tử, cơ khí chính xác và bảo trì thiết bị. Cây đựng tròn hai mươi lăm nhân chín milimét giữ các bàn ren ngăn nắp, dễ nhận diện kích thước khi cần. Bộ này tiết kiệm không gian kho và giảm thời gian tìm kiếm dụng cụ. Dòng F121- cung cấp từng kích thước riêng lẻ, phù hợp khi chỉ cần bổ sung một đường kính cụ thể hoặc thay thế bàn ren hỏng. Người dùng nên kiểm tra bước ren tiêu chuẩn hoặc mịn trước khi đặt hàng, tránh nhầm lẫn gây lãng phí.

Ứng dụng trong gia công

Bàn ren phục vụ tạo ren ngoài trên trục, bulông, ống. Nó dùng cho chi tiết cần lắp ghép với đai ốc. Nó cũng dùng cho phụ kiện có ren trong. Công cụ này xuất hiện trong sản xuất hàng loạt, bảo trì thiết bị và sửa chữa hiện trường. Độ chính xác ren ảnh hưởng trực tiếp đến độ bền và khả năng chịu lực của khớp nối.

Trong sản xuất cơ khí, bàn ren hệ mét tạo ren trên trục động cơ, bulông kết cấu và chi tiết máy móc. Dòng F121- với ren metric coarse pitch đáp ứng lắp ghép tiêu chuẩn, dễ tháo lắp khi bảo trì. Bàn ren hệ inch như F122- phục vụ lắp đặt ống gas, ống nước trong hệ thống công nghiệp. Ren côn gas thread tạo khớp nối kín khí nhờ độ dốc nhẹ, phù hợp áp suất trung bình. Trong bảo trì, bộ F123 giúp thợ sửa chữa nhanh bulông hỏng ren hoặc tạo ren mới trên trục gia công lại. Bảy kích thước từ M3 đến M12 bao phủ phần lớn nhu cầu trong xưởng nhỏ và trạm bảo trì di động.

Lưu ý khi sử dụng

Sử dụng đúng kỹ thuật kéo dài tuổi thọ bàn ren và đảm bảo chất lượng ren. Chuẩn bị đường kính lỗ hoặc trục đúng tiêu chuẩn trước khi ren. Đường kính quá lớn gây ren nông, quá nhỏ làm tăng lực cắt và dễ gãy bàn ren. Bôi dầu cắt gọt hoặc dầu máy lên bề mặt gia công giúp tản nhiệt. Nó cũng giảm ma sát. Nó còn cải thiện độ nhẵn rãnh ren.

Xoay bàn ren từ từ, tránh lực quá mạnh gây vỡ cạnh cắt. Sau mỗi vòng xoay thuận, quay ngược nửa vòng để gãy phoi và giảm áp lực. Kiểm tra độ vuông góc giữa bàn ren và trục gia công, tránh ren lệch gây khó lắp ghép. Sau khi sử dụng, lau sạch phoi và dầu bám, bảo quản nơi khô ráo để tránh gỉ. Mài lại cạnh cắt khi thấy ren không còn sắc hoặc xuất hiện vết mẻ. Dùng đá mài mịn, giữ góc profin chuẩn để bàn ren tiếp tục hoạt động chính xác.

Nhóm sản phẩm này cung cấp giải pháp tạo ren ngoài cho nhiều hệ tiêu chuẩn và kích thước. Lựa chọn đúng hệ ren, vật liệu và kích thước giúp tối ưu hiệu suất gia công. Điều này cũng giảm chi phí bảo trì dụng cụ.
