Cảo vòng bi

Cảo vòng bi phục vụ tháo gỡ bạc đạn, puli và các chi tiết lắp ghép chặt trong hệ thống máy móc công nghiệp. Trong bảo dưỡng thiết bị, tháo vòng bi cần công cụ kẹp chính xác. Điều này tránh biến dạng bề mặt tiếp xúc hoặc hỏng chi tiết. Nhóm này gồm hai dạng chính. Cảo 2 chấu có ngàm trượt song song trên vai. Loại này hợp không gian hạn chế và chi tiết đối xứng. Cảo 3 chấu điều chỉnh trong ngoài từ 120mm đến 200mm. Nó xử lý nhiều đường kính mà không cần đổi công cụ.

Cơ chế ngàm song song đảm bảo lực kẹp phân bổ đều, hạn chế trượt khi tác động lực lớn. Các model như E190 và E191 đáp ứng yêu cầu kỹ thuật trong bảo dưỡng định kỳ và sửa chữa. Phạm vi ứng dụng gồm xưởng cơ khí và trạm sửa chữa thiết bị. Ngoài ra còn các công đoạn lắp ráp đòi hỏi độ tin cậy cao. Người dùng chọn theo số chấu kẹp, phạm vi điều chỉnh và tải trọng. Việc này phù hợp kích thước và vị trí lắp đặt vòng bi cần tháo.

Cấu trúc chấu kẹp và cơ chế ngàm song song

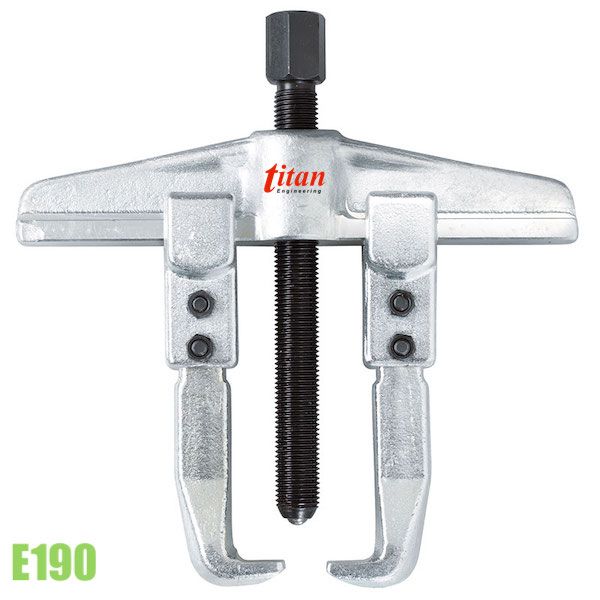

Cấu trúc chấu kẹp quyết định khả năng tiếp xúc và phân bổ lực lên bề mặt chi tiết. Cảo 2 chấu thường được ưu tiên khi không gian làm việc hạn chế hoặc chi tiết có hình dạng đối xứng đơn giản. Ngàm trượt song song trên vai giúp lực kéo phân bổ đều. Lực này song song với trục vật cần tháo. Nhờ vậy tăng hiệu suất và giảm rủi ro hỏng. Model E190 sử dụng kiểu ngàm này, phù hợp tháo vòng bi, bạc đạn và puli trong điều kiện yêu cầu độ chính xác.

Cảo 3 chấu có ba điểm tiếp xúc phân bố đều quanh chu vi. Nhờ đó tăng độ ổn định khi tháo chi tiết lớn hoặc phức tạp. Các càng lệch nhau 120 độ trên vai cảo, tạo lực kẹp cân bằng và hạn chế lệch tâm. Model E191 điều chỉnh trong ngoài từ 120mm đến 200mm tùy theo phiên bản, cho phép xử lý nhiều kích thước mà không cần thay đổi công cụ. Vai cảo kiểu trượt như 11-0-T được đúc nguyên khối với ray trượt vô cấp, tăng tính linh hoạt khi điều chỉnh độ mở ngàm.

Phân loại theo số chấu và phạm vi điều chỉnh

Cảo 2 chấu phù hợp tháo chi tiết đối xứng trong không gian chật hẹp. Model D-2 tự định tâm với đai an toàn chống bung càng, chịu tải trọng từ 1 tấn đến 35 tấn tùy phiên bản. Sản phẩm này giữ bản quyền của Posilock tại Mỹ và toàn cầu, chuyên dụng tháo vòng bi, khớp nối và bánh răng. Vai cảo kiểu trượt như 20-10-T có độ mở 30-120mm, thiết diện dầm chữ I bằng thép rèn áp lực cao, bề mặt mạ kẽm chịu lực.

Cảo 3 chấu xử lý chi tiết có đường kính lớn hoặc hình dạng không đối xứng. Vai cảo 30-20-T3 cho phép điều chỉnh vô cấp trên thanh ngang, tăng tính linh hoạt khi tháo vòng bi. Bộ càng 1-190-S dài 200mm bằng Chrome Vanadium, tương thích với đốt kéo dài để tăng tầm với. Phụ kiện V-P-S nối dài càng cảo với chiều dài mỗi đoạn 100mm hoặc 150mm, phù hợp vị trí bạc đạn nằm sâu bên trong trục.

Cảo lỗ trong và đầu cảo chuyên dụng

Cảo lỗ trong tháo vòng bi từ bên trong khi không tiếp cận được mặt ngoài. Đầu cảo 21-5-E có độ mở ngàm 34-48mm, thiết kế cạnh nắm giữ tinh xảo để tháo vành đai ngoài của vòng bi và siu phớt mà không làm hỏng bộ phận. Thanh chống trợ lực 22-2 chịu tải 4 tấn, tương thích với các dòng vam 21-3, 21-4, 21-5, 21-6, 21-7, 21-8 và các phiên bản E, giúp tăng lực kéo khi tháo chi tiết lắp chặt.

Bộ vam cảo giật K-22-B-C chuyên tháo vòng bi có đường kính trong Ø28-70mm, sản xuất tại CHLB Đức. Bộ cảo sermi 25-C gồm 11 chi tiết, kèm đầu cảo côn nở để tháo ống lót động cơ đốt trong từ bên trong ổ đỡ. Đĩa đệm 600-17 chịu áp lực đầu ty gồm ba đĩa đường kính khác nhau, thiết kế bậc thang chồng lên nhau trên trục rỗng, đảm bảo ổn định và chính xác khi tháo.

Phụ kiện hỗ trợ và bảo dưỡng

Bộ càng cảo thay thế như 1-190-P dài 200mm tương thích với model 20-1 và 20-10, cho phép thay từng cấu kiện nhỏ trong tổng thể. Bộ càng 1-90-P chuyên tháo vòng bi, bánh răng và đĩa chặn, gồm 2 móc kéo tiêu chuẩn. Đầu nối ren VM12-10 liên kết búa trượt và đầu cảo, hỗ trợ lực quán tính khi tháo chi tiết lắp chặt.

Tuýp mỡ 699915 dung tích 15g bôi trơn trục cảo, giảm ma sát và tăng hiệu quả khi áp dụng lực kéo mạnh trong thương mại và công nghiệp. Model PM102 tháo bạc đạn đường kính tối đa Ø250mm, cơ cấu tự định tâm giữ trục vam luôn đúng tâm, điều chỉnh độ mở ngàm bằng núm xoay tại cổ cảo. Các phụ kiện này hỗ trợ bảo dưỡng định kỳ và kéo dài tuổi thọ công cụ trong điều kiện làm việc liên tục.

Lựa chọn theo ứng dụng và điều kiện làm việc

Khi tháo vòng bi trong không gian hạn chế, cảo 2 chấu với ngàm song song như E190 cung cấp lực kéo song song với trục, giảm rủi ro lệch tâm. Đối với chi tiết có đường kính lớn hoặc hình dạng phức tạp, cảo 3 chấu như E191 với phạm vi điều chỉnh 120-200mm đảm bảo ba điểm tiếp xúc cân bằng. Tải trọng làm việc cũng là yếu tố quan trọng: model D-2 chịu từ 1 tấn đến 35 tấn, phù hợp tháo khớp nối và bánh răng trong thiết bị hạng nặng.

Vị trí lắp đặt của vòng bi quyết định loại cảo cần dùng. Nếu bạc đạn nằm sâu bên trong trục, phụ kiện nối dài V-P-S với đoạn 100mm hoặc 150mm giúp tăng tầm với. Khi cần tháo từ bên trong, đầu cảo 21-5-E với độ mở 34-48mm và thanh chống 22-2 chịu tải 4 tấn cung cấp lực kéo đủ mạnh. Bảo dưỡng định kỳ bằng mỡ bôi trơn 699915 giúp duy trì hiệu suất và kéo dài tuổi thọ công cụ trong điều kiện làm việc liên tục tại xưởng cơ khí và trạm sửa chữa.
