EKE kỹ thuật

EKE Kỹ Thuật bao gồm các dụng cụ đo lường và kiểm tra độ vuông góc, độ phẳng trong gia công cơ khí chính xác. Nhóm này tập hợp nhiều loại eke, phục vụ kiểm tra góc trong chế tạo, lắp ráp và hàn.

• Chất liệu gồm thép, inox và đá granite.
• Kiểm tra góc 90° hoặc các góc nghiêng khác.

Các mã như S051- và S050- có đế giúp đặt vững trên bề mặt, trong khi S059- không đế để linh hoạt hơn khi kiểm tra chi tiết nhỏ. Ngoài eke truyền thống, nhóm còn cung cấp kẹp hàn từ tính như S057-060S và S057-125, giúp cố định vật liệu ở góc định sẵn 45°, 90° hoặc 135° trong quá trình hàn. Các mã eke góc điều chỉnh như S058 cho phép nghiêng từ 45° đến 90°, mở rộng khả năng ứng dụng. Bộ kết nối góc 0468 bổ sung bát ke vuông, góc chữ L và ốc vít để lắp ghép kết cấu. Tất cả đều tuân thủ tiêu chuẩn DIN 875 hoặc DIN 876. Điều này đảm bảo độ chính xác cao cho đo lường. Việc kiểm tra trong môi trường sản xuất cũng được đảm bảo.

Phân loại theo vật liệu và cấu tạo

Vật liệu chế tạo eke ảnh hưởng trực tiếp đến độ bền, độ chính xác và phạm vi sử dụng. Nhóm này cung cấp ba loại vật liệu chính: thép đặc biệt, thép không gỉ và đá granite. Mỗi loại đáp ứng yêu cầu khác nhau về môi trường làm việc và mức độ chính xác cần thiết.

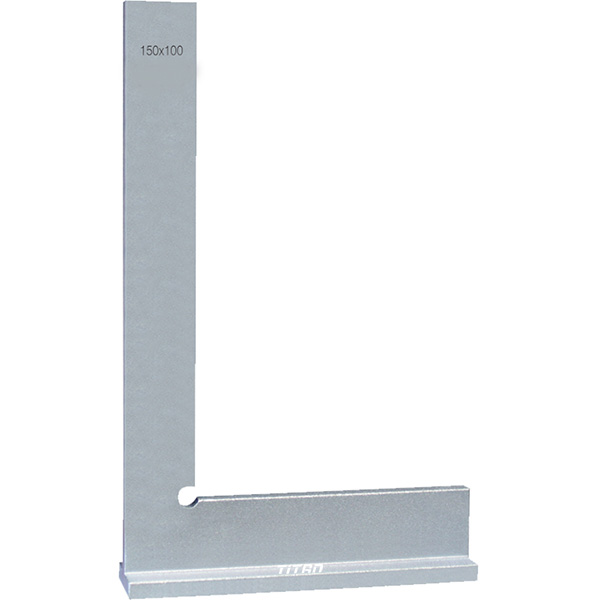

Eke từ thép đặc biệt như S051- và S050- có đế giúp đặt ổn định trên bàn máy hoặc bề mặt phẳng. Kích thước dao động từ 100x70mm đến 1000x500mm, phù hợp kiểm tra chi tiết nhỏ lẫn kết cấu lớn. Thép đặc biệt chịu va đập tốt, duy trì độ vuông góc lâu dài trong điều kiện xưởng sản xuất. Mã S059- không đế, giúp tiếp cận góc hẹp hoặc kiểm tra mặt trong của chi tiết gia công. Loại này cũng tuân thủ DIN 875/1, đảm bảo sai số góc nằm trong giới hạn cho phép.

Eke inox S048- chế tạo từ thép không gỉ, cạnh nhọn như dao để kiểm tra góc 90° chính xác. Inox chống ăn mòn, thích hợp môi trường ẩm ướt hoặc tiếp xúc hóa chất. Kích thước từ 100x70mm đến 100x70mm, phục vụ kiểm tra chi tiết cơ khí nhỏ. Cạnh sắc giúp phát hiện sai lệch nhỏ nhất khi áp sát bề mặt gia công.

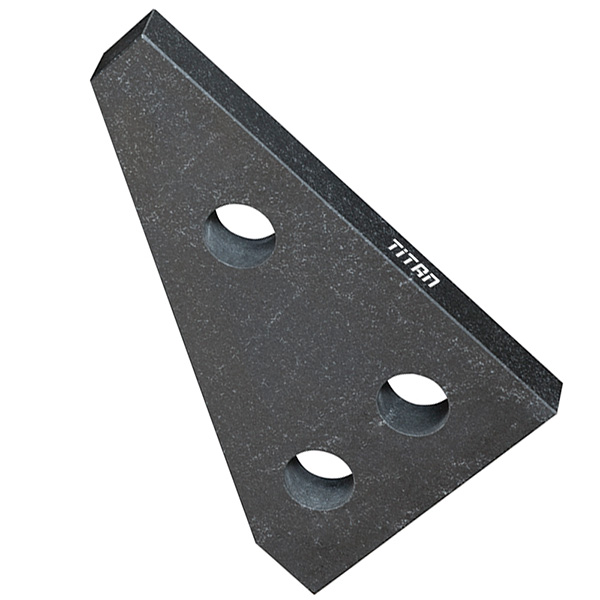

Eke đá granite S06x làm từ đá nguyên khối, đạt chuẩn Grade 0 theo DIN 876 (875). Đá granite ổn định nhiệt độ cao, không biến dạng theo thời gian, phù hợp phòng đo chuẩn hoặc kiểm tra chất lượng cuối cùng. Sản phẩm đi kèm hộp gỗ bảo vệ khi vận chuyển và cất giữ. Độ chính xác Grade 0 đáp ứng yêu cầu khắt khe nhất trong gia công khuôn mẫu hoặc chi tiết hàng không.

Eke có từ tính hỗ trợ hàn và lắp ráp

Eke từ tính giúp cố định vật liệu kim loại trong quá trình hàn hoặc lắp ghép, giải phóng tay thợ để tập trung vào mối hàn. Lực từ giữ chặt chi tiết ở góc định sẵn, tăng năng suất và độ chính xác. Nhóm này cung cấp nhiều mã với góc cố định hoặc góc điều chỉnh.

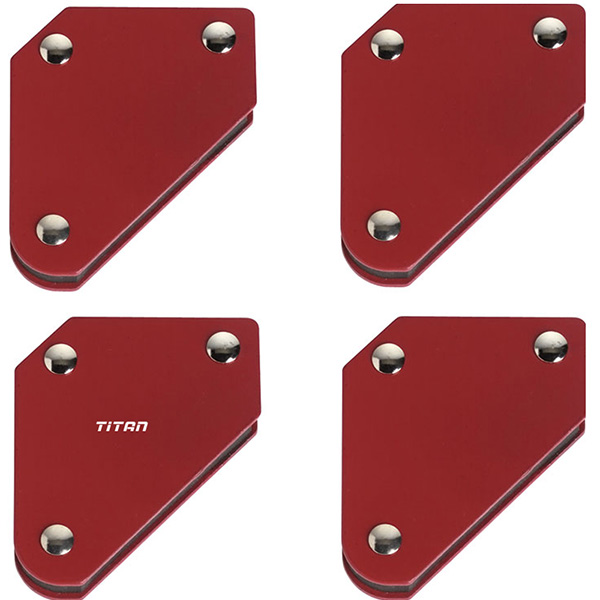

Bộ kẹp hàn từ mini S057-060S hỗ trợ ba góc 45°, 90° và 135°. Kích thước 50x60x12,5mm, nhỏ gọn để kẹp chi tiết mỏng hoặc góc hẹp. Bộ gồm nhiều kẹp, cho phép cố định đồng thời nhiều điểm trên kết cấu phức tạp. Lực từ đủ giữ tấm thép mỏng trong khi hàn điểm hoặc hàn góc.

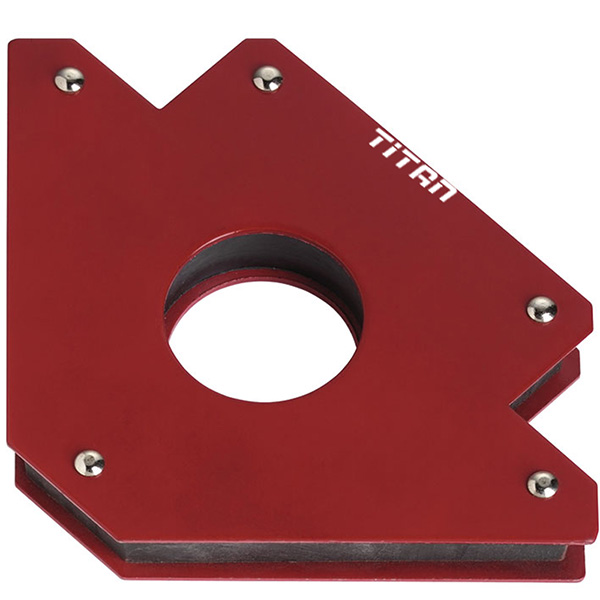

Kẹp hàn hình mũi tên S057-125 có lực từ 340 N, giữ chắc vật liệu dày hơn. Thiết kế mũi tên giúp định vị nhanh góc 90°, giảm thời gian chuẩn bị. Lực từ mạnh đảm bảo chi tiết không dịch chuyển khi hàn, tránh sai lệch góc sau khi nguội. Mã này phù hợp hàn kết cấu thép, khung máy hoặc giá đỡ.

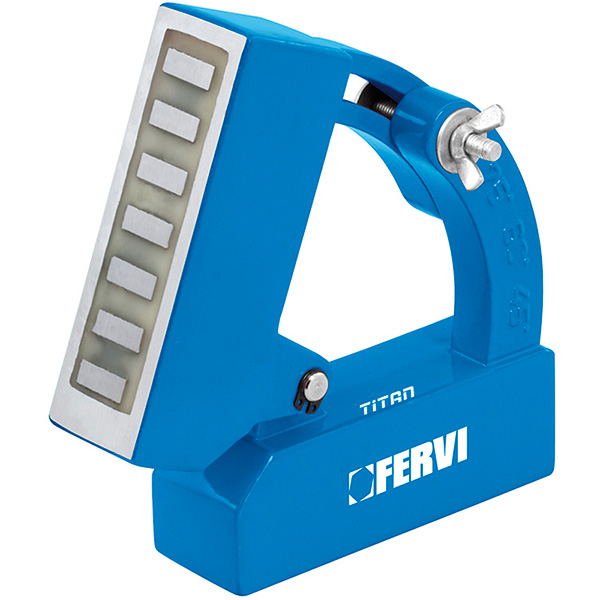

Thước eke góc S058 kích thước 115x115x35mm, điều chỉnh từ 45° đến 90°. Từ tính giúp gắn vào bề mặt thép, giải phóng tay để điều chỉnh góc chính xác. Khả năng nghiêng mở rộng ứng dụng sang hàn góc xiên, lắp ráp kết cấu nghiêng hoặc kiểm tra chi tiết có góc đặc biệt. Mã này kết hợp tính linh hoạt và độ chính xác, phù hợp xưởng cơ khí đa năng.

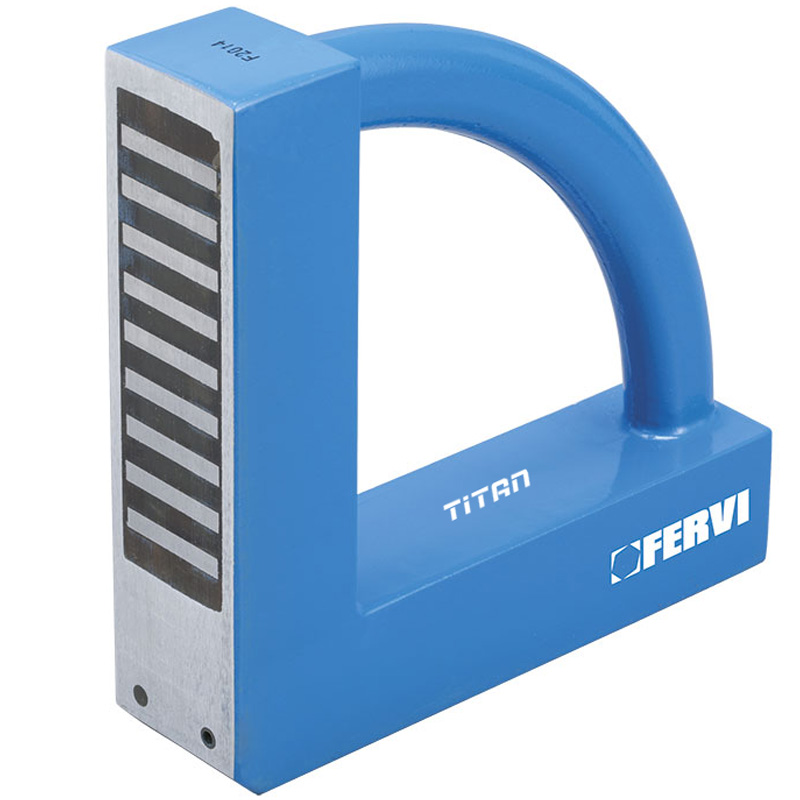

Thước eke 90° từ tính S056- chuyên kiểm tra và thiết lập góc vuông trong hàn, lắp ráp và đánh dấu. Từ tính giữ thước sát bề mặt kim loại, đảm bảo góc 90° chính xác khi vạch dấu hoặc chuẩn bị hàn. Loại này phục vụ rộng rãi trong sản xuất kết cấu thép, lắp ráp máy móc hoặc chế tạo khung giá.

Eke chữ L theo tiêu chuẩn DIN

Eke chữ L tuân thủ DIN 875/1. Tiêu chuẩn này đảm bảo sai số góc và độ phẳng trong giới hạn cho phép. Nhờ đó phù hợp kiểm tra chất lượng gia công. Tiêu chuẩn này quy định dung sai góc vuông, độ thẳng cạnh và độ nhám bề mặt. Các mã trong nhóm đều đạt yêu cầu này.

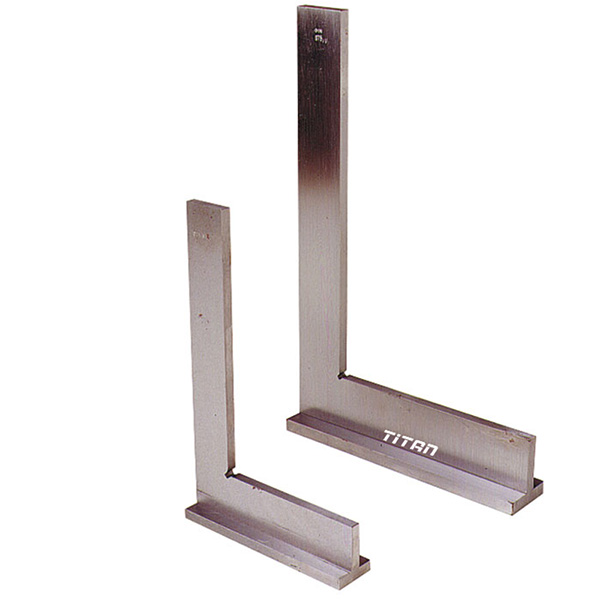

Mã S051- và S050- có đế, giúp đặt thẳng đứng trên bàn máy hoặc bàn kiểm tra. Đế rộng tăng độ ổn định, tránh nghiêng khi kiểm tra chi tiết nặng. Kích thước từ 100x70mm đến 1000x500mm cho phép chọn mã phù hợp kích thước chi tiết cần kiểm. Cạnh dài kiểm tra độ phẳng bề mặt, cạnh ngắn kiểm tra góc vuông.

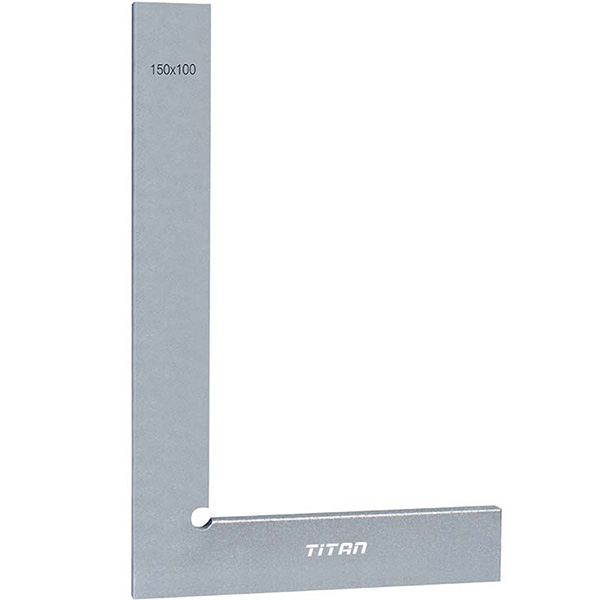

Mã S059- không đế, nhẹ hơn và dễ cầm tay. Loại này phù hợp kiểm tra nhanh trên dây chuyền sản xuất hoặc kiểm tra chi tiết nhỏ không cần đặt trên bàn. Kích thước cũng từ 100x70mm đến 1000x500mm, đáp ứng đa dạng nhu cầu. Không đế giúp tiếp cận góc trong hoặc rãnh hẹp mà eke có đế không vào được.

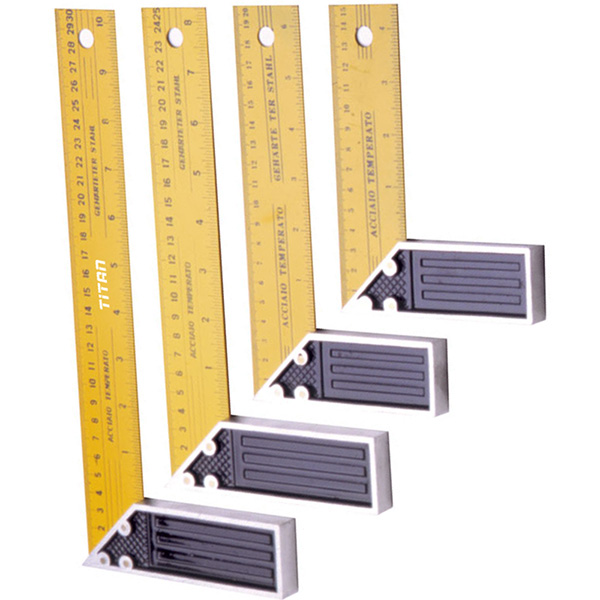

Thước eke chữ L 0286- sơn vàng, kích thước từ 250x130mm đến 350x1155mm. Lớp sơn bảo vệ khỏi gỉ sét, dễ nhận diện trong xưởng. Kích thước lớn phù hợp kiểm tra kết cấu thép, khung máy hoặc bàn máy lớn. Loại này phục vụ ngành mộc và cơ khí, kiểm tra độ vuông của khung gỗ hoặc khung thép trước lắp ráp.

Bộ kết nối góc và phụ kiện lắp ghép

Bộ kết nối góc hỗ trợ lắp ráp kết cấu cơ khí, giúp cố định chi tiết ở góc vuông hoặc góc phẳng. Bát ke vuông và góc chữ L kết hợp ốc vít tạo khớp nối chắc chắn, phù hợp lắp ghép khung máy, giá đỡ hoặc kết cấu thép nhẹ.

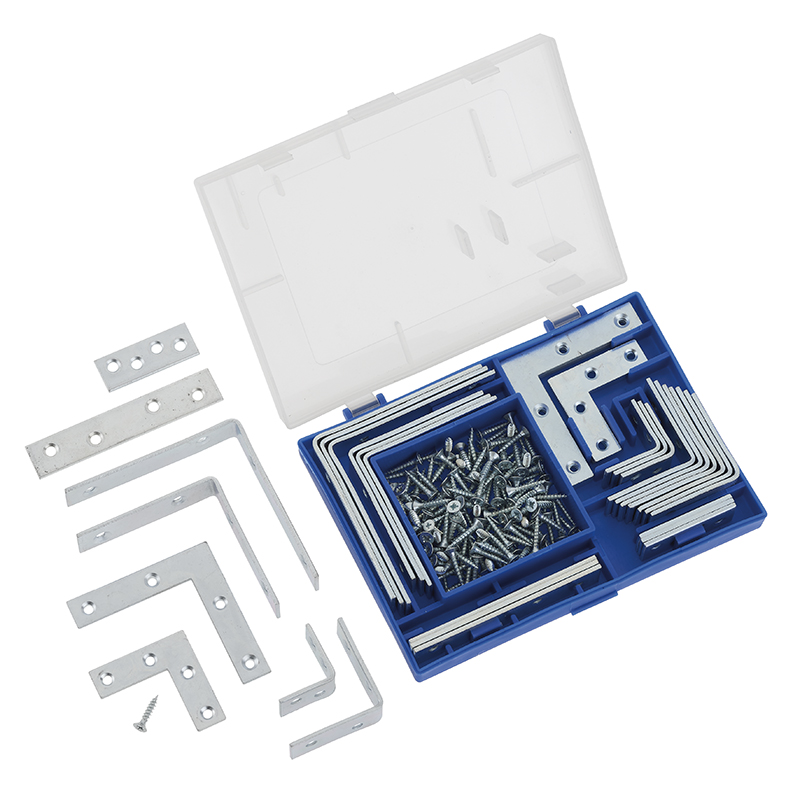

Bộ 0468 gồm 180 chi tiết, bao gồm bát ke vuông nhiều kích thước, góc phẳng chữ L, tấm nối phẳng và ốc vít. Đa dạng kích thước cho phép lắp ghép nhiều loại profile thép hoặc nhôm. Bát ke vuông giữ góc 90° chính xác, góc chữ L nối hai thanh vuông góc, tấm nối phẳng nối dọc trục. Ốc vít kèm theo đảm bảo khớp nối chắc chắn, tránh lỏng lẻo khi chịu tải.

Bộ này phù hợp lắp ráp khung máy CNC, giá đỡ dụng cụ, kệ công nghiệp hoặc kết cấu thử nghiệm. Số lượng chi tiết lớn đáp ứng dự án vừa và nhỏ mà không cần mua thêm. Sử dụng bát ke và góc chuẩn giúp đảm bảo độ vuông góc kết cấu. Điều này quan trọng với máy móc yêu cầu độ chính xác cao.

Lựa chọn eke theo ứng dụng cụ thể

Chọn eke phù hợp phụ thuộc vào loại công việc, kích thước chi tiết và yêu cầu độ chính xác. Kiểm tra chi tiết nhỏ cần eke nhỏ gọn, kiểm tra kết cấu lớn cần eke kích thước lớn. Môi trường ẩm ướt ưu tiên inox, phòng đo chuẩn ưu tiên granite.

Với công việc hàn thường xuyên, eke từ tính như S056-, S058 hoặc bộ kẹp S057-060S giúp cố định nhanh, tăng năng suất. Lực từ giữ chặt vật liệu, giải phóng tay để điều chỉnh mối hàn. Góc điều chỉnh của S058 phù hợp hàn góc xiên, trong khi góc cố định của S057-060S phù hợp hàn góc tiêu chuẩn 45°, 90°, 135°.

Kiểm tra chất lượng chi tiết gia công cần eke thép hoặc inox có đế như S051- hoặc S050-. Đế giúp đặt ổn định, kiểm tra chính xác độ vuông góc của mặt phẳng gia công. Kích thước lớn đến 1000x500mm cho phép kiểm tra chi tiết lớn hoặc bàn máy. Loại không đế như S059- phù hợp kiểm tra nhanh trên dây chuyền hoặc kiểm tra góc trong.

Phòng đo chuẩn hoặc kiểm tra cuối cùng yêu cầu độ chính xác cao nên dùng eke granite S06x. Grade 0 theo DIN 876 đảm bảo sai số tối thiểu, phù hợp hiệu chuẩn thiết bị đo hoặc kiểm tra khuôn mẫu. Đá granite không biến dạng theo nhiệt độ, duy trì độ chính xác lâu dài. Hộp gỗ bảo vệ khi vận chuyển, quan trọng với thiết bị đo chuẩn.

Lắp ráp kết cấu cơ khí cần bộ kết nối góc 0468 để cố định profile thép hoặc nhôm. Bát ke vuông và góc chữ L đảm bảo góc vuông chính xác, tấm nối phẳng nối dọc trục. Bộ 180 chi tiết đủ cho nhiều dự án nhỏ, tiết kiệm chi phí mua lẻ. Kết hợp eke kiểm tra và bộ kết nối giúp lắp ráp nhanh, chính xác.

Bảo quản và sử dụng đúng cách

Bảo quản eke đúng cách kéo dài tuổi thọ và duy trì độ chính xác. Tránh va đập mạnh, không để rơi từ cao. Va đập làm méo cạnh hoặc thay đổi góc vuông, giảm độ tin cậy khi kiểm tra. Sau sử dụng, lau sạch bụi kim loại, dầu mỡ bằng vải mềm.

Eke thép cần bôi mỏng dầu chống gỉ nếu không dùng lâu. Môi trường ẩm ướt gây gỉ sét, làm nhám bề mặt và giảm độ chính xác. Eke inox chống gỉ tốt hơn nhưng vẫn cần lau sạch sau dùng. Eke granite cần cất trong hộp gỗ, tránh va chạm với vật cứng. Đá granite tuy cứng nhưng giòn, dễ vỡ góc nếu va đập mạnh.

Khi sử dụng, đặt eke nhẹ nhàng lên bề mặt kiểm tra, không ấn mạnh. Ấn mạnh làm biến dạng tạm thời bề mặt mỏng, cho kết quả sai. Kiểm tra góc vuông bằng cách áp sát cạnh eke vào bề mặt, quan sát khe hở dưới ánh sáng. Khe hở đều cho thấy bề mặt phẳng, khe hở không đều cho thấy bề mặt cong hoặc góc không vuông.

Eke từ tính cần tránh xa thiết bị điện tử nhạy cảm hoặc đồng hồ đo chính xác. Từ trường mạnh có thể ảnh hưởng đến cảm biến hoặc đồng hồ cơ. Sau khi hàn, để eke nguội trước khi cất, tránh nhiệt độ cao làm giảm từ tính hoặc biến dạng thép. Kiểm tra định kỳ độ chính xác eke bằng cách so sánh với eke chuẩn hoặc gửi hiệu chuẩn nếu nghi ngờ sai lệch.

Nhóm sản phẩm này cung cấp đầy đủ công cụ kiểm tra góc vuông, hỗ trợ hàn và lắp ráp kết cấu cơ khí. Cần lựa chọn đúng mã theo ứng dụng. Bảo quản đúng cách giúp đảm bảo chất lượng gia công. Việc này còn tăng năng suất, giảm sai hỏng khi sản xuất.
