Dụng cụ cách điện

Dụng cụ cách điện bảo vệ an toàn cho thợ điện. Cũng bảo vệ kỹ thuật viên bảo trì. Cũng bảo vệ nhân viên vận hành tủ điện. Dùng khi làm việc trong môi trường điện áp cao. Các mặt hàng trong nhóm này thiết kế theo tiêu chuẩn VDE 1000V. Hoặc theo tiêu chuẩn EN/IEC 60900. Đảm bảo khả năng chống dẫn điện qua lớp cách điện bọc cán. Nhóm mặt hàng bao gồm các loại sau:

• Kìm đa năng.
• Tuốc nơ vít.
• Cờ lê miệng.
• Kéo cắt cáp.
• Bút thử điện.
• Bộ dụng cụ tổng hợp.

Mỗi loại phục vụ công đoạn cụ thể như kẹp, cắt, vặn ốc, tuốt dây hoặc kiểm tra điện áp. Cán cầm thường làm từ nhựa hai thành phần màu vàng đỏ tương phản, giúp nhận diện nhanh và tăng độ bám. Một số dòng sử dụng nhựa gia cố sợi thủy tinh để nâng độ bền va đập và chịu nhiệt. Lưỡi kìm, đầu cờ lê và lưỡi kéo được rèn từ thép hợp kim, tôi cứng và mạ crom mờ chống gỉ.

Thiết kế ngáng chống trượt trên cán giúp giữ chắc tay khi làm việc liên tục. Các bộ dụng cụ tổng hợp thường đi kèm túi vải polyester. Hoặc đi kèm vali cứng có ngăn xốp định hình. Thuận tiện mang theo công trường. Và bảo quản gọn gàng.

Phân loại theo chức năng chính

Nhóm kìm cách điện bao gồm kìm mỏ nhọn, kìm đầu bằng, kìm cắt cạnh và kìm tuốt dây. Kìm mỏ nhọn như 31520 dài 200mm phục vụ kẹp chi tiết nhỏ trong tủ điện hoặc lắp đặt đầu cos. Kìm đầu bằng 31521 và 31503 dài 180mm kết hợp khả năng kẹp và cắt dây nhờ rãnh cắt tích hợp. Kìm cắt cạnh 31502 và 31523 có lưỡi cắt dày, xử lý dây đồng hoặc nhôm tiết diện lớn. Kìm tuốt dây 31522 trang bị rãnh định kích để loại bỏ lớp bọc nhựa mà không làm tổn thương lõi dẫn.

Cờ lê cách điện một đầu miệng từ 8mm đến 30mm đáp ứng vặn ốc trong tủ điện và thiết bị công nghiệp. Các mã 112704, 112708, 112712 phù hợp ốc nhỏ trên thanh cái và đầu nối. Cờ lê miệng lớn hơn như 112724, 112726, 112728 và 112730 xử lý bu lông trên khung máy hoặc cột điện. Thân cờ lê rèn từ thép hợp kim, bề mặt mạ crom và cán bọc nhựa cách điện VDE 1000V.

Kéo cắt cáp và kéo thợ điện hỗ trợ cắt dây nhiều lõi hoặc cáp bọc nhựa. Mã 31504 dài 180mm có lưỡi ngắn thiết diện dày, vận hành một tay dễ dàng. Kéo F018 dài 160mm trang bị vị trí chuyên dụng cho cáp lõi đồng và nhôm, lưỡi inox tôi cứng chống gỉ. Cán nhựa màu đỏ cách điện 1000V theo chuẩn VDE đảm bảo an toàn khi tiếp xúc gần nguồn điện.

Bộ dụng cụ tổng hợp

Bộ dụng cụ cách điện tích hợp nhiều món trong một hộp hoặc túi. Giúp tiết kiệm thời gian chuẩn bị. Đảm bảo đầy đủ công cụ cần thiết. Bộ 301262 gồm 20 chi tiết bao gồm tuốc nơ vít các loại, lục giác, kìm mỏ nhọn, kìm bấm cos, kìm tuốt dây, bút thử điện hạ thế, thước thủy, thước gỗ kỹ thuật và khóa vạn năng. Bộ TT7504 chứa 41 chi tiết gồm kìm thợ điện 200mm, kìm cắt cạnh 160mm, kìm cắt cáp, kìm tuốt dây, tuốc nơ vít đa kích cỡ và phụ kiện đo. Các bộ này phục vụ bảo trì điện ở cấp điện áp 1000V.

Bộ 301152 và 301162 mỗi bộ gồm 5 chi tiết, tập trung vào sửa chữa điện, điện tử và viễn thông. Bộ 301172 chứa 3 chi tiết cơ bản cho công việc điện áp cao. Túi 301202 Mediset gồm 11 món đựng trong túi vải polyester 1680D có khóa kéo, bao gồm kìm, tuốc nơ vít cách điện VDE 1000V, bút thử điện, bộ lục giác ngắn và thước xếp gỗ 2m. Bộ 115286 chứa 22 chi tiết trong vali Boxxser cứng, toàn bộ qua kiểm định VDE.

Bộ 115288 gồm 20 món trong hộp chất lượng cao với ngăn xốp cứng định hình, bao gồm cần gạt 1/2 inch, đầu nối 125mm và các đầu khẩu. Bộ 178202 Elektro VDE Slim tập trung ba kìm cách điện VDE và tuốc nơ vít VDE SLIM, phù hợp lắp vào hộp CimCase hoặc Gigant. Bộ 178201 Electrical VDE bổ sung kìm cắt cáp DUOCUT và các dụng cụ điện cơ bản. Bộ TTBK03 chứa 3 kìm đa năng gồm kìm mỏ nhọn, kìm đầu bằng và kìm cắt cạnh, thử nghiệm trong dung dịch với nguồn 1000V.

Kìm chuyên dụng theo ứng dụng

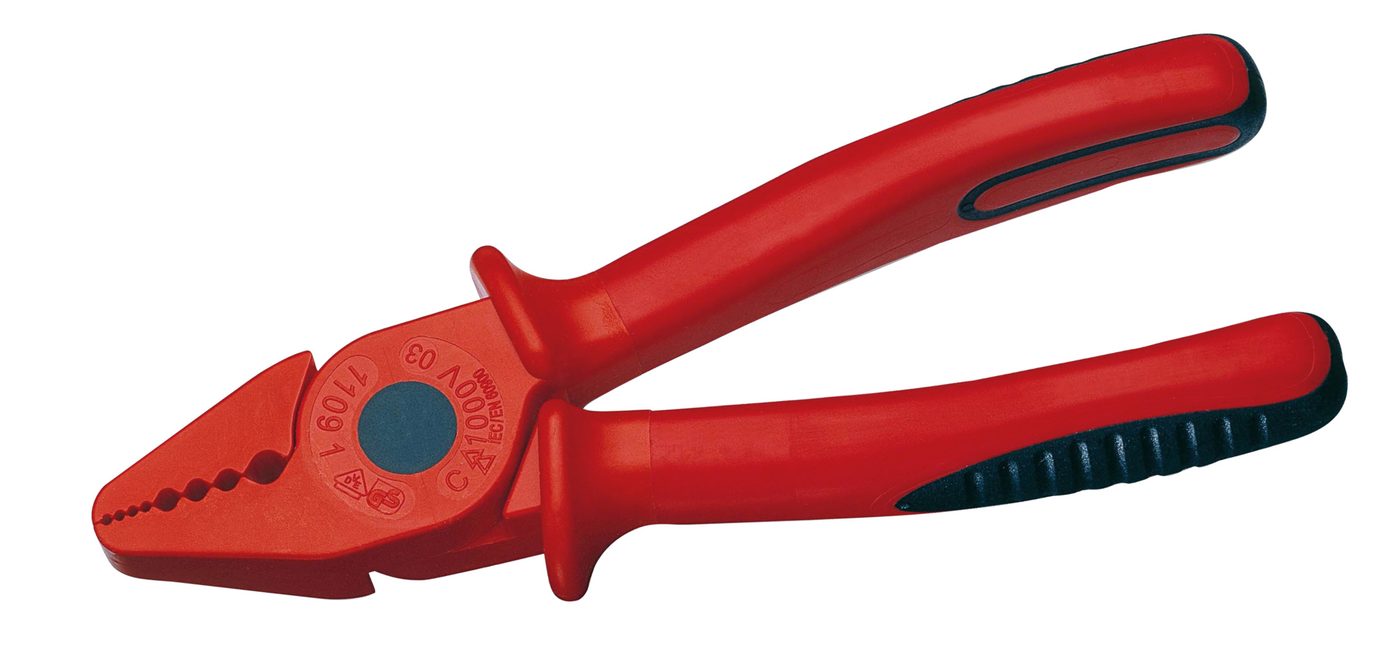

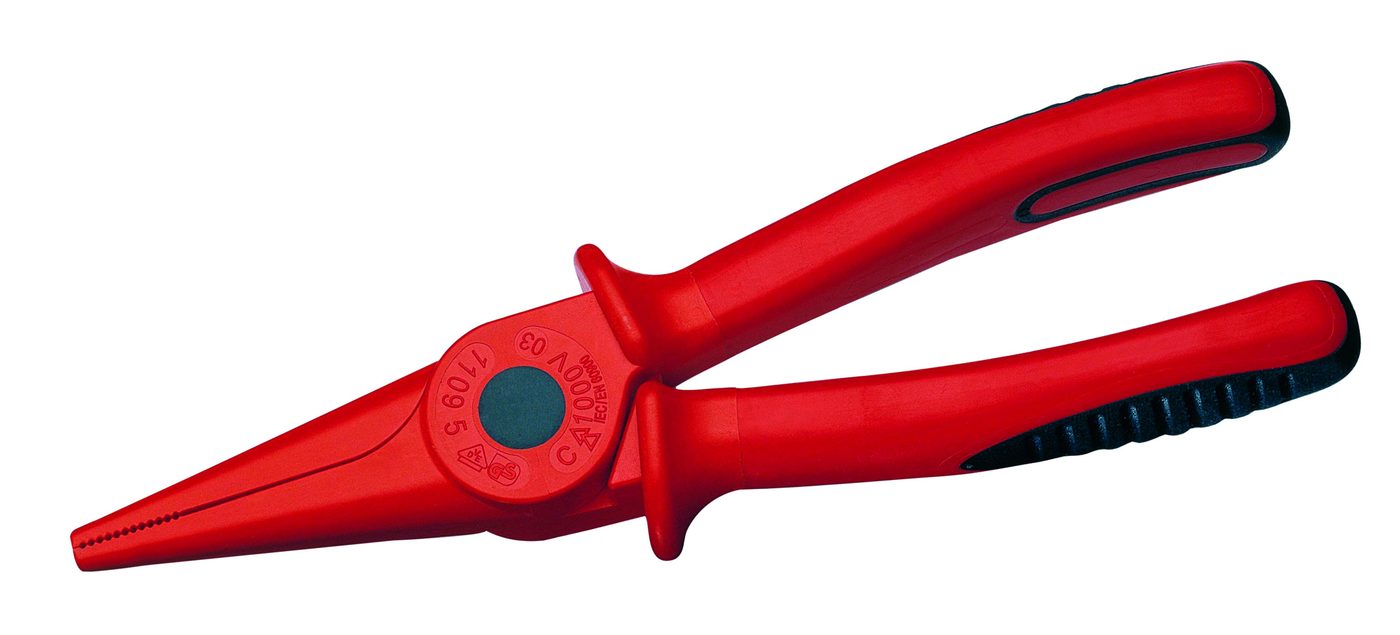

Kìm tuốt dây 100792 dài 180mm có cán sợi thủy tinh gia cường, tay cầm hai thành phần mang lại độ bền và khả năng chịu lực. Kìm đa năng 100794 dài 190mm làm từ nhựa chống va đập gia cố sợi thủy tinh, vùng kẹp có 8 rãnh cho đường kính cáp khác nhau, không có lưỡi cắt nhưng thiết kế chắc chắn. Kìm điện thoại 100790 dài 180mm trang bị bề mặt kẹp răng cưa và đầu mỏ mảnh, chịu nhiệt độ xuống -40°C. Kìm mũi phẳng 100796 dài 200mm phù hợp lắp đặt đồng hồ đo.

Kìm cắt cạnh mỏ cong 31501 dài 180mm thuộc dòng MAXX VDE, mũi cong 45 độ giúp lách vào góc hẹp. Cán hai màu vàng đỏ tương phản theo tiêu chuẩn EN/IEC 60900, cán dày có ngáng chống trượt. Kìm cắt cạnh 31502 và 31523 đều dài 180mm và 160mm, thuộc dòng heavy duty và PRO, đáp ứng DIN ISO 5749 và DIN ISO EN 60900. Kìm đầu bằng 31521 dài 180mm kết hợp kẹp và cắt, mũi kìm có rãnh răng cưa giữ chắc chi tiết.

Cờ lê cách điện theo kích cỡ miệng

Cờ lê miệng nhỏ từ 8mm đến 15mm phục vụ ốc trên thanh đấu dây, cầu dao và aptomat. Mã 112704 dài 105mm, 112708 dài 105mm, 112710 dài 115mm, 112712 dài 125mm, 112714 dài 132mm, 112716 dài 140mm và 112718 dài 150mm. Tất cả đều rèn từ thép hợp kim, mạ crom và cán bọc nhựa VDE 1000V.

Cờ lê miệng trung từ 16mm đến 22mm xử lý bu lông trên khung tủ điện và thiết bị công suất. Mã 112719 dài 160mm, 112720 dài 160mm, 112721 dài 165mm, 112722 dài 170mm và 112724 dài 195mm. Cờ lê miệng lớn từ 24mm đến 30mm. Dành cho bu lông trên cột điện. Cũng dùng cho khung máy biến áp. Và thiết bị hạ thế công nghiệp. Mã 112726 dài 220mm, 112728 dài 230mm và 112730 dài 240mm.

Tiêu chuẩn cách điện và kiểm định

Tiêu chuẩn VDE 1000V quy định lớp cách điện phải chịu điện áp thử 10.000V. Thời gian thử là 3 phút. Không bị đánh thủng trong quá trình thử. Mặt hàng đạt chuẩn DIN ISO EN 60900 được thử trong dung dịch dẫn điện. Đảm bảo không rò rỉ dòng qua cán. Lớp nhựa hai thành phần thường gồm lõi cứng chống va đập và lớp ngoài mềm tăng ma sát. Màu vàng đỏ tương phản giúp nhận diện nhanh và cảnh báo khi lớp ngoài bị mòn lộ lõi bên trong.

Một số dòng dùng nhựa gia cố sợi thủy tinh. Chịu nhiệt độ xuống -40°C. Phù hợp môi trường lạnh hoặc ngoài trời. Lưỡi kìm và đầu cờ lê được rèn từ thép hợp kim chứa crom vanadium, tôi cứng đạt độ cứng HRC 58-62. Bề mặt mạ crom mờ chống gỉ sét và giảm phản chiếu ánh sáng. Ngáng chống trượt trên cán ngăn tay trượt khi làm việc ẩm ướt hoặc đeo găng tay cách điện.

Lưu ý khi sử dụng và bảo quản

Trước mỗi ca làm việc cần kiểm tra lớp cách điện trên cán. Tìm vết nứt, rách hoặc mòn. Kiểm tra xem có lộ kim loại bên trong không. Nếu phát hiện hư hỏng phải thay thế ngay, không sửa chữa tạm bằng băng dính. Không sử dụng dụng cụ cách điện trong môi trường ẩm ướt. Cũng không dùng khi tay ướt. Vì nước làm giảm khả năng cách điện. Sau khi làm việc cần lau sạch bụi bẩn, dầu mỡ bằng khăn khô hoặc khăn ẩm nhẹ, tránh ngâm nước.

Bảo quản trong túi hoặc hộp kín, tránh ánh nắng trực tiếp và nhiệt độ cao làm lão hóa nhựa. Không để chung với dung môi hóa chất mạnh như xăng, dầu nhớt hoặc acid. Định kỳ kiểm tra độ cứng lưỡi cắt, mài lại nếu cần nhưng không làm mỏng quá mức. Cờ lê cách điện không nên dùng làm đòn bẩy. Cũng không nên dùng làm búa đập. Va đập mạnh có thể làm nứt lớp cách điện bên trong. Vết nứt này không nhìn thấy bên ngoài.

Nhóm cách điện đáp ứng đa dạng nhu cầu. Từ lắp đặt tủ điện, bảo trì đường dây. Đến sửa chữa thiết bị công nghiệp. Cần chọn đúng loại dụng cụ theo công đoạn. Cần tuân thủ quy trình kiểm tra. Việc này giúp giảm nguy cơ tai nạn điện giật. Đồng thời bảo vệ sức khỏe người lao động.
