Bộ taro bàn ren

Bộ taro bàn ren trong nhóm dụng cụ tạo ren

Bộ taro bàn ren phục vụ tạo ren trong và ren ngoài cho thép, nhôm, hợp kim không chứa sắt và gang. Dải kích thước trải từ M1 đến M24, đáp ứng cả chi tiết nhỏ lẫn bu lông lớn. Nhóm hàng gồm taro tay, bàn ren và taro máy. Người dùng có thể thao tác thủ công hoặc gá lên máy tạo ren đã khoan nền.

Mỗi bộ thường kèm tay quay, mũi khoan mồi hoặc bàn ren tương ứng. Nhờ đó quy trình khoan mồi rồi tạo ren hoàn tất trong cùng một hộp dụng cụ. Số chi tiết trải rộng từ 8 đến 110, tùy quy mô công việc. Xưởng bảo trì di động, xưởng cơ khí vừa và nhà máy đều tìm được cấu hình phù hợp.

Phân loại theo số chi tiết và dải size

Cách chọn nhanh nhất dựa trên số chi tiết trong bộ và dải ren cần gia công. Bộ ít chi tiết gọn nhẹ, phù hợp công việc sửa chữa lặp lại vài cỡ ren quen thuộc. Bộ nhiều chi tiết bao phủ dải size rộng, giảm việc mua lẻ từng mũi. Số lượng chi tiết cũng phản ánh mức độ đầy đủ của taro thô, trung và tinh.

Nhóm bộ nhỏ và trung bình

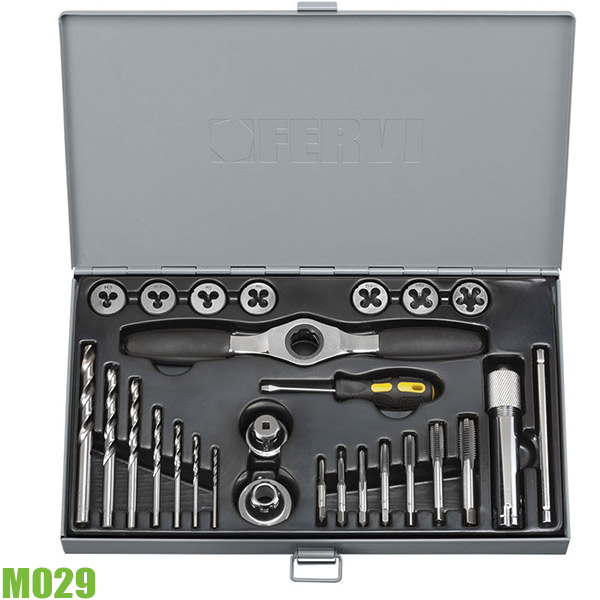

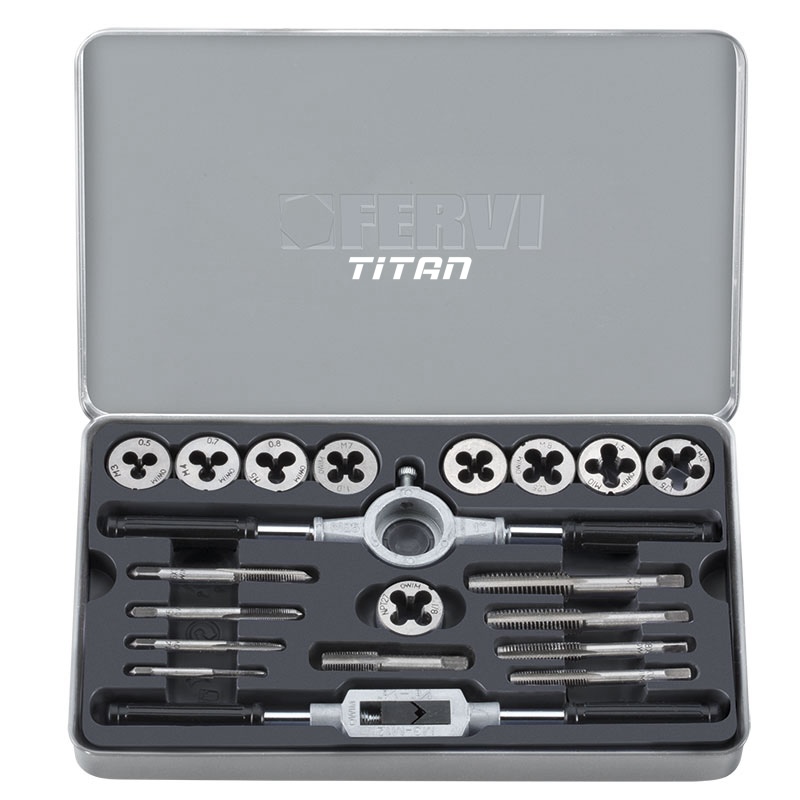

Ở dải phổ thông M3 đến M12, M020 có 20 chi tiết đựng trong hộp kim loại. Bộ này tạo và sửa ren trong lẫn ren ngoài trên thép, nhôm và hợp kim không chứa sắt. Cùng dải size, M029 gồm 27 chi tiết chia ba phần taro ren trong, taro ren ngoài và mũi khoan mồi, kèm một tay quay tự động có đầu tháo lắp linh hoạt.

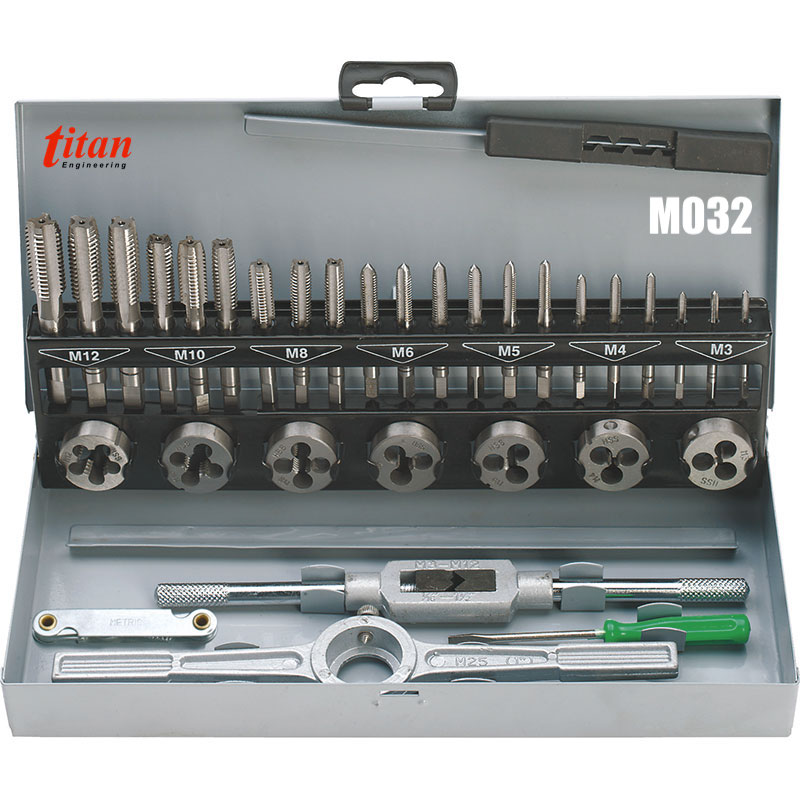

Nhu cầu đủ ba cấp thô, trung và tinh cho từng cỡ nên xem M032. Bộ 32 chi tiết này gồm 7 size M3, M4, M5, M6, M8, M10 và M12. Mỗi kích thước có ba cây, kèm 7 bàn ren tương ứng cho ren ngoài. Bản 34 chi tiết M036 mở rộng thêm phụ kiện trong cùng dải M3 đến M12.

Nhóm bộ lớn cho xưởng và nhà máy

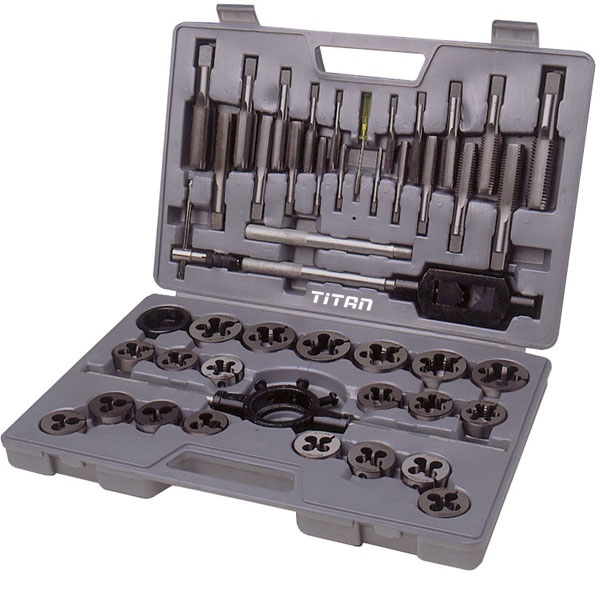

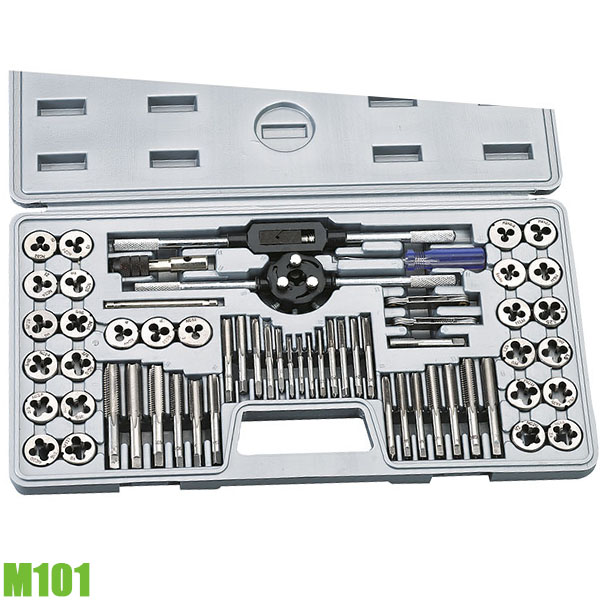

Khi phạm vi ren vượt quá M12, M100 đáp ứng dải M6 đến M24 với 45 chi tiết đựng trong vali chuyên dùng. Bộ này có sẵn tay quay cho cả ren trong và ren ngoài. Với xưởng cần nhiều mũi cùng cỡ để thay thế nhanh, M101 gồm 60 chi tiết trong dải M3 đến M12.

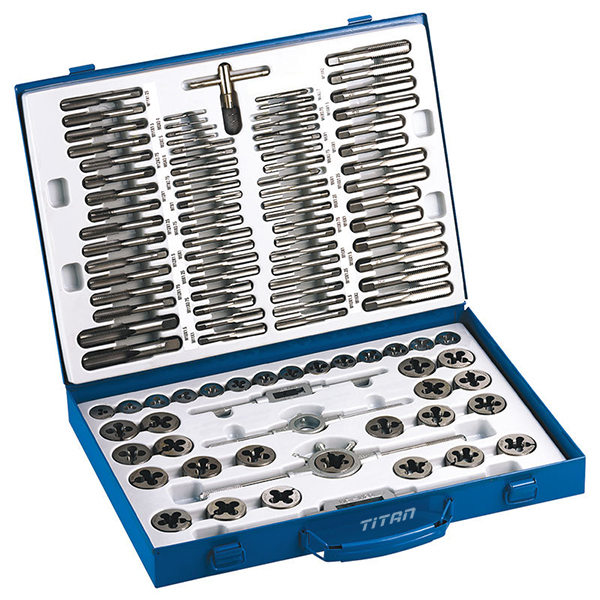

Cấu hình lớn nhất trong nhóm là M218 với 110 chi tiết hệ mét, size từ M2 đến M18. Các chi tiết trong bộ làm bằng hợp kim Tungsten, gồm đầy đủ taro trong và bàn ren ngoài. Bộ đựng trong vali kim loại dày dặn sơn tĩnh điện. Cấu hình này hợp với nhà máy hoặc trung tâm gia công cần bao phủ dải ren rộng.

Taro máy và bộ chuyên dụng theo thao tác

Ngoài taro tay, nhóm hàng còn có bộ dành riêng cho máy tạo ren. Các bộ này dùng sau khi chi tiết đã qua bước khoan và tạo nền. Bên cạnh đó là những bộ kết hợp khoan mồi với taro, rút ngắn số lần đổi dụng cụ. Việc chọn đúng loại giúp tránh gãy mũi khi tốc độ và mô men không phù hợp.

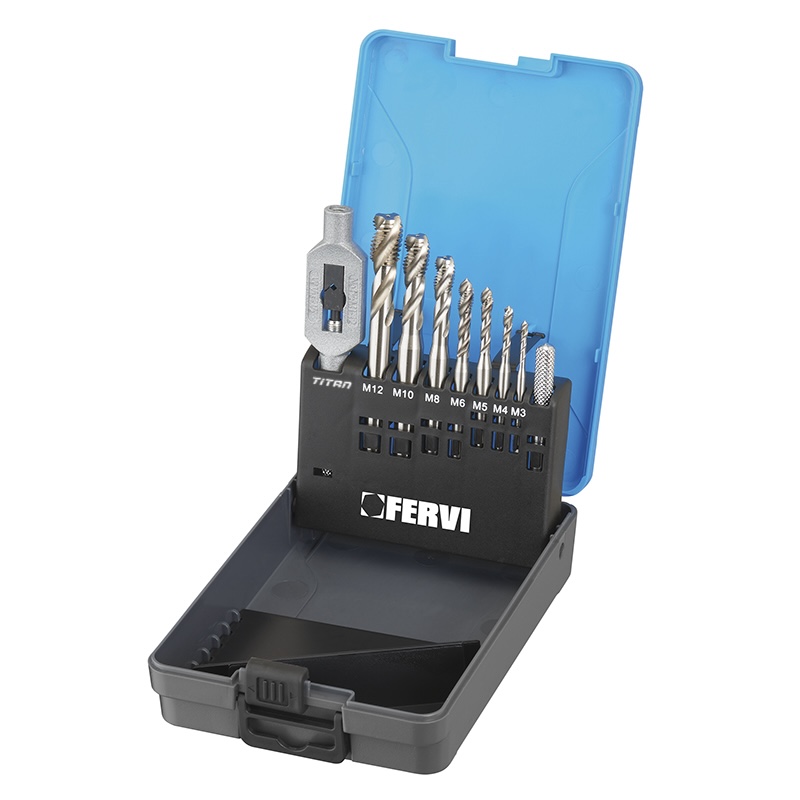

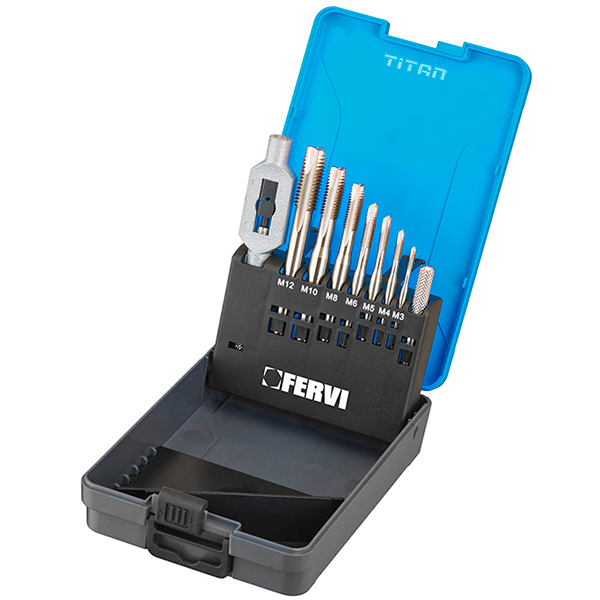

Hai mã taro máy trong nhóm đều gồm 8 chi tiết dải M3 đến M12. Bản M312-P dành cho máy tạo ren trên chi tiết đã khoan nền. Bản M312-C tạo ren cho thép, nhôm, hợp kim không chứa sắt và gang, với các bước ren từ M3 x 0,50 đến M12 x 1,75. Hai mã này phục vụ sản xuất lặp lại trên máy.

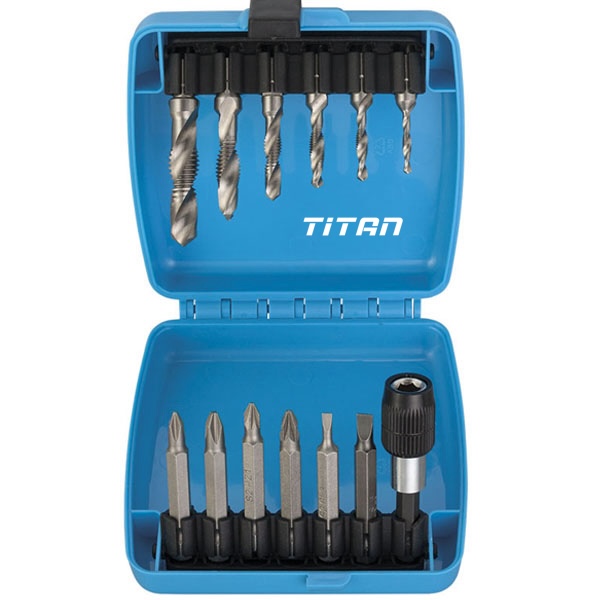

Với thao tác nhanh theo hai bước, M015S gồm 15 món cho ren M3 đến M12, kèm 7 mũi khoan mồi bằng thép gió HSS cùng tay quay taro. Mã 0890 gồm 13 chi tiết dải M3 đến M10, thực hiện ba chức năng trên cùng một mũi. Hai cấu hình này giảm thời gian đổi dụng cụ giữa khoan và tạo ren.

Ren cỡ nhỏ và bộ theo tiêu chuẩn DIN 352

Chi tiết cơ khí chính xác, thiết bị điện tử và khuôn mẫu thường dùng ren dưới M3. Dải này đòi hỏi mũi taro riêng và thao tác bằng tay để kiểm soát lực. Song song đó, nhiều xưởng yêu cầu bộ taro tay ba cấp theo tiêu chuẩn DIN 352 cho ren metric thông dụng. Nhóm hàng có cả hai hướng sử dụng này.

Mã M030 gồm 30 chi tiết thép gió HSS, tạo các size từ M1 đến M2.5, trong đó có M1 và M1.1. Bộ này dùng bằng tay và không phù hợp cho máy. Khi gia công ren nhỏ, người dùng nên quay chậm và đảo chiều thường xuyên để thoát phoi. Lỗ mồi cần đúng đường kính để giảm rủi ro gãy mũi.

Theo tiêu chuẩn DIN 352, 203930 gia công ren metric M3 đến M12 bằng thép gió HSS. Bộ cấp đủ taro tay ba cấp thô, trung và tinh cho 7 cỡ ren phổ biến, kèm bàn ren tạo ren ngoài tương ứng. Mã 203920 đựng trong hộp kim loại, gồm các bộ ba mũi cho M3, M4, M5, M6, M8, M10 và M12.

Cách chọn theo nhu cầu sử dụng

Bước đầu tiên là xác định dải ren thường gặp trong công việc. Nếu chỉ xoay quanh M3 đến M12, các bộ 20 đến 34 chi tiết đã đủ dùng. Công việc chạm tới bu lông lớn cần dải mở rộng đến M18 hoặc M24. Sau đó mới cân nhắc giữa thao tác tay và thao tác máy, vì hai nhóm mũi không thay thế cho nhau.

Yếu tố thứ hai là tần suất sử dụng. Xưởng bảo trì dùng không thường xuyên có thể chọn bộ gọn kèm hộp kim loại để di chuyển. Xưởng sản xuất lặp lại nên chọn bộ nhiều chi tiết, có mũi dự phòng cùng cỡ. Yếu tố thứ ba là vật liệu gia công, gồm thép, nhôm, hợp kim không chứa sắt và gang theo mô tả từng bộ.

Lưu ý khi sử dụng và bảo quản

Ren đạt kích thước khi lỗ mồi được khoan đúng đường kính trước khi taro. Thao tác tay nên giữ mũi vuông góc với bề mặt chi tiết ngay từ vòng đầu. Với taro máy, chi tiết phải qua bước khoan và tạo nền trước. Mũi cỡ nhỏ chịu mô men thấp, cần quay chậm và đảo chiều để bẻ phoi.

Sau khi dùng, nên làm sạch phoi bám trên rãnh và trả mũi về đúng vị trí trong hộp hoặc vali. Cách sắp xếp này giúp kiểm đếm nhanh và tránh thất lạc mũi lẻ. Hộp kim loại và vali sơn tĩnh điện đi kèm nhiều bộ trong nhóm hỗ trợ việc cất giữ tại xưởng hoặc mang theo khi bảo trì hiện trường.

Bước tiếp theo

Hãy đối chiếu dải ren, số chi tiết và hình thức thao tác để khoanh vùng vài mã phù hợp. Sau đó xem trang chi tiết từng bộ để kiểm tra danh sách size và phụ kiện kèm theo trước khi đặt hàng.
