Dụng cụ bắn đinh tán

Dụng cụ bắn đinh tán FERVI trong nhóm sản phẩm

Dụng cụ bắn đinh tán phục vụ việc ghép hai tấm vật liệu bằng đinh tán rút hoặc đai ốc tán rút. Nhóm hiện có 10 mã FERVI, gồm kìm bóp một tay, kìm hai tay cần dài 400 mm và vali bộ kèm vật tư. Bên cạnh đó còn có hộp đinh tán rời và hộp đai ốc tán rời, dùng bổ sung khi vật tư trong bộ đã hết.

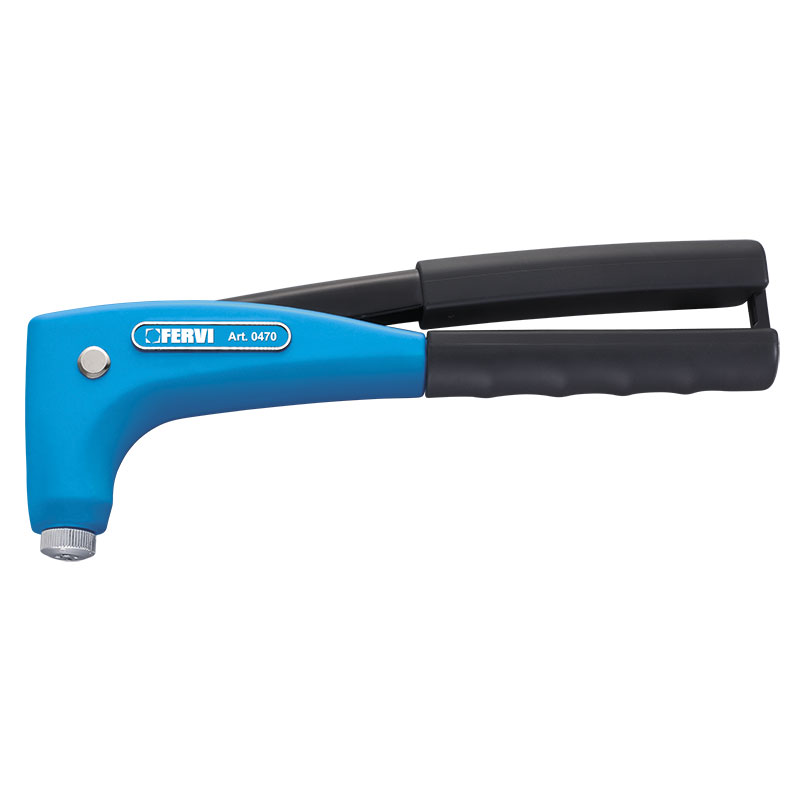

Các mã kìm bóp một tay gồm 0124 dài 10,5 inch và bản bộ 0058 cùng dải đinh. Nhóm hai tay có 0453 và 0454, cần dài 400 mm, rút tới đinh Ø6,4 mm. Mã 0470 có đầu xoay bốn vị trí cho đinh Ø2,4 đến 4,8 mm.

Cách phân nhóm dễ nhận biết nhất dựa trên kiểu tay cầm và chiều dài cần. Kìm bóp một tay gọn, thao tác bằng một bàn tay, phù hợp dải đinh nhỏ. Kìm hai tay có cần đòn dài 400 mm, tạo lực kéo lớn hơn, dùng cho đinh và đai ốc cỡ lớn. Nhóm đầu xoay bổ sung khả năng tán ở góc hẹp hoặc vị trí sát vách.

Mã 0124 rút đinh tán từ Ø2,4 đến Ø4,0 mm, thân bằng thép, dài 10,5 inch. Bản bộ 0058 cùng dải đinh này và có lỗ treo theo mô tả catalogue FERVI. Hai mã trên bao phủ dải đinh hay dùng khi ghép tôn, ống gió, máng cáp và vỏ tủ điện.

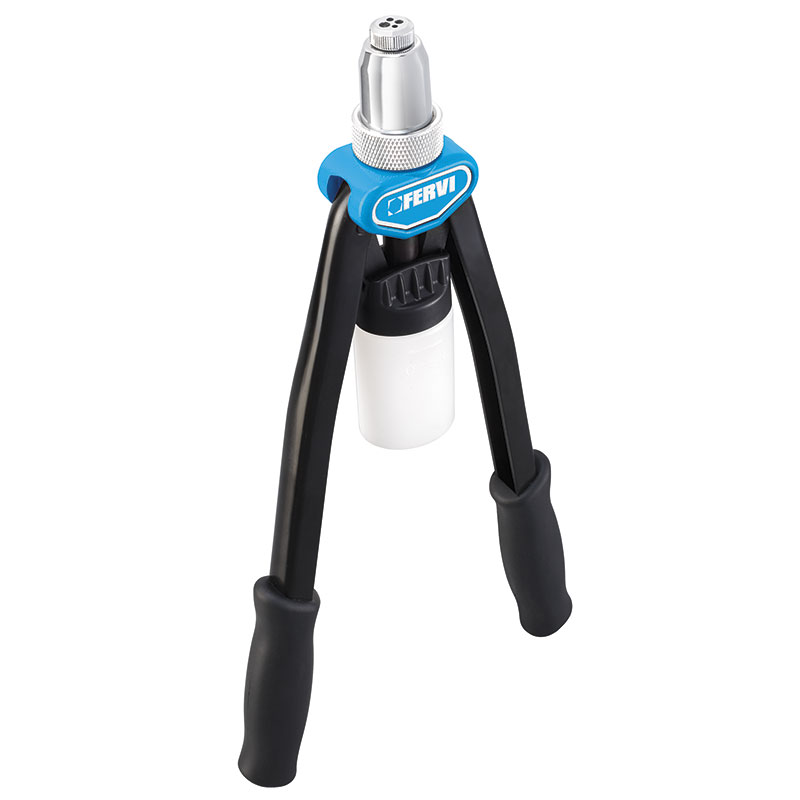

Ở nhóm cần dài, 0453 dùng cần đòn 400 mm, thân chế tạo từ thép tôi cứng, rút được đinh cỡ Ø6,4 mm. Mã 0454 giữ cần dài 400 mm và thêm đầu kìm xoay bốn vị trí. Dải đinh của 0454 gồm bốn cỡ: Ø3,2, Ø4,0, Ø4,8 và Ø6,4 mm.

Nhóm kìm rút đai ốc tán

Đai ốc tán rút, còn gọi là rivet nut, tạo ren trên tấm mỏng khi không thể taro trực tiếp. Hai mã trong nhóm phục vụ nhu cầu này với dải ren và chiều dài cần khác nhau. Lựa chọn thường dựa trên cỡ ren lớn nhất cần rút và số lượng đai ốc phải thao tác liên tục trong một ca làm việc.

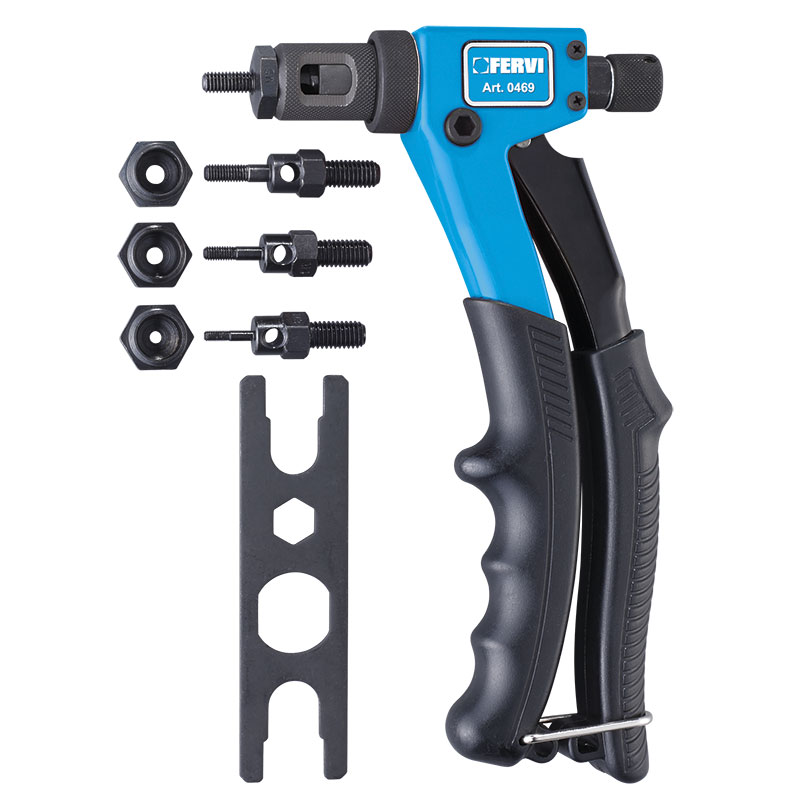

Mã 0469 là kìm một tay dài 200 mm, kèm 4 đầu M3, M4, M5 và M6. Bộ gồm 10 chi tiết trong hộp, khối lượng 0,80 kg cả hộp. Tay cầm thiết kế ôm tay, giúp bóp đỡ mỏi khi rút nhiều đai ốc liên tiếp. Dải ren này phù hợp các mối ghép nhỏ trên tấm mỏng.

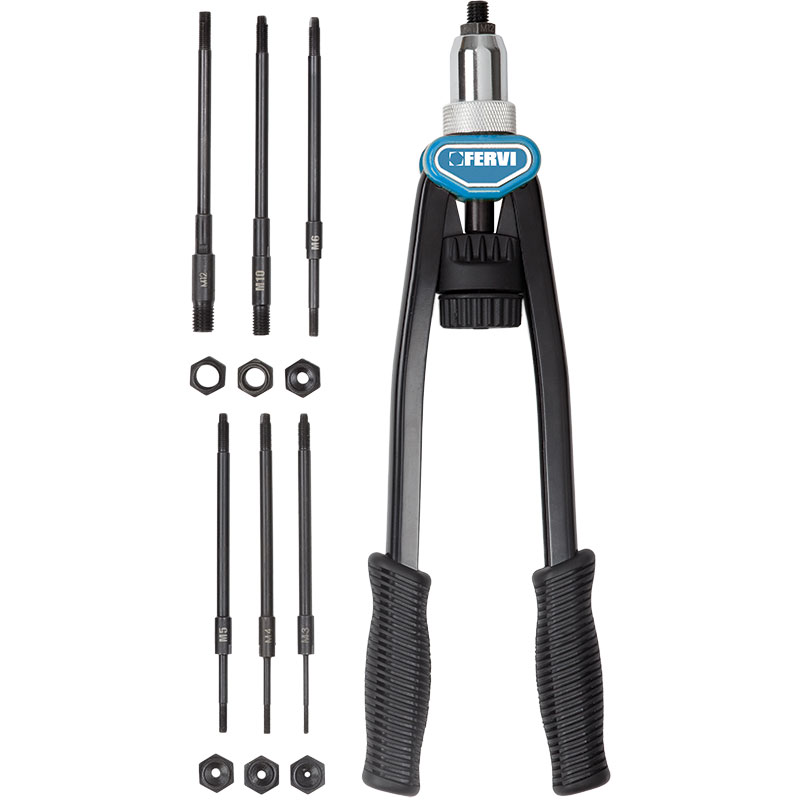

Khi cần ren lớn hơn, mã 0455 dùng cần dài 400 mm kèm 7 đầu từ M3 đến M12. Bộ có 15 chi tiết, đựng trong vali, khối lượng 2,25 kg cả vali. Cần dài cho phép rút đai ốc cỡ lớn như M10 và M12 mà không phải dùng máy chạy khí nén hoặc điện.

Ngoài kìm lẻ, nhóm còn có bộ vali tích hợp dụng cụ và vật tư để triển khai công việc ngay. Hình thức này phù hợp khi cần mang theo đầy đủ cỡ đinh và cỡ ren trong một lần di chuyển. Các hộp vật tư rời bổ sung cho bộ vali khi đinh tán hoặc đai ốc tán trong ngăn đã dùng hết.

Mã S018 là vali 372 chi tiết, dùng cho cả đinh tán rút và đai ốc tán rút. Vali chứa 200 đinh tán, mỗi cỡ Ø2,4, Ø3,2, Ø4,0 và Ø4,8 mm có 50 cái. Phần đai ốc tán gồm 170 chi tiết, trong đó có 50 cái M3, 50 cái M4 và 25 cái theo cỡ tiếp theo.

Hộp đinh tán rút nhôm 0295 chứa 225 đinh, chia 9 cỡ, mỗi cỡ 25 cái. Đường kính đinh từ Ø2,4 đến Ø4,8 mm, chiều dài thân từ 5 đến 8 mm. Đinh xếp trong hộp chia ngăn, mỗi ngăn một cỡ, khối lượng hộp 0,33 kg. Cách chia ngăn giúp lấy đúng cỡ khi làm việc.

Về đai ốc, mã 0376-AC gồm 150 đai ốc tán rút thép, 7 cỡ ren từ M3 đến M12. Vật liệu là thép carbon mạ kẽm vàng, xếp trong hộp chia ngăn treo được. Hộp nặng 0,43 kg nên gọn khi mang theo lúc lắp đặt. Dải ren này tương ứng với 7 đầu rút của mã 0455.

Cách chọn theo nhu cầu công việc

Bước đầu tiên là xác định đường kính đinh tán lớn nhất sẽ dùng. Với dải Ø2,4 đến Ø4,0 mm, kìm bóp một tay đáp ứng đủ. Khi công việc có đinh Ø4,8 mm hoặc Ø6,4 mm, cần chuyển sang kìm hai tay cần dài 400 mm. Nếu mối ghép nằm ở góc hẹp, đầu kìm xoay bốn vị trí giúp đặt mũi đúng vị trí.

Với công việc tạo ren trên tấm mỏng, cỡ ren quyết định lựa chọn. Dải M3 đến M6 ứng với mã 0469. Dải rộng M3 đến M12 ứng với mã 0455. Khi công việc dùng cả đinh tán và đai ốc tán, vali S018 gom chung dụng cụ cùng vật tư trong một lần chuẩn bị.

Đinh tán rút ghép hai tấm vật liệu khi chỉ tiếp cận được một mặt. Theo mô tả FERVI, dải Ø2,4 đến Ø4,0 mm hay dùng khi ghép tôn, ống gió, máng cáp và vỏ tủ điện. Các công việc này thường lặp lại nhiều mối trong ca. Vì vậy trọng lượng dụng cụ ảnh hưởng trực tiếp tới tốc độ thao tác. Kiểu tay cầm cũng ảnh hưởng trực tiếp tới tốc độ thao tác.

Đai ốc tán rút tạo điểm bắt ren cố định trên tấm mỏng, phục vụ lắp ghép tháo rời được về sau. Mã 0470 với đầu xoay bốn vị trí xử lý các mối nằm sát vách hoặc trong lòng khung. Dải đinh của mã này gồm Ø2,4, Ø3,2, Ø4,0 và Ø4,8 mm, tương ứng 3/32 đến 3/16 inch.

Hãy đối chiếu cỡ đinh và cỡ ren của công việc với dải thông số từng mã. Sau đó mở trang chi tiết để xem đầy đủ mô tả. Trang đó cũng có số chi tiết đi kèm. Khi cần bổ sung vật tư, chọn thêm hộp 0295 hoặc 0376-AC theo loại mối ghép đang thực hiện.
