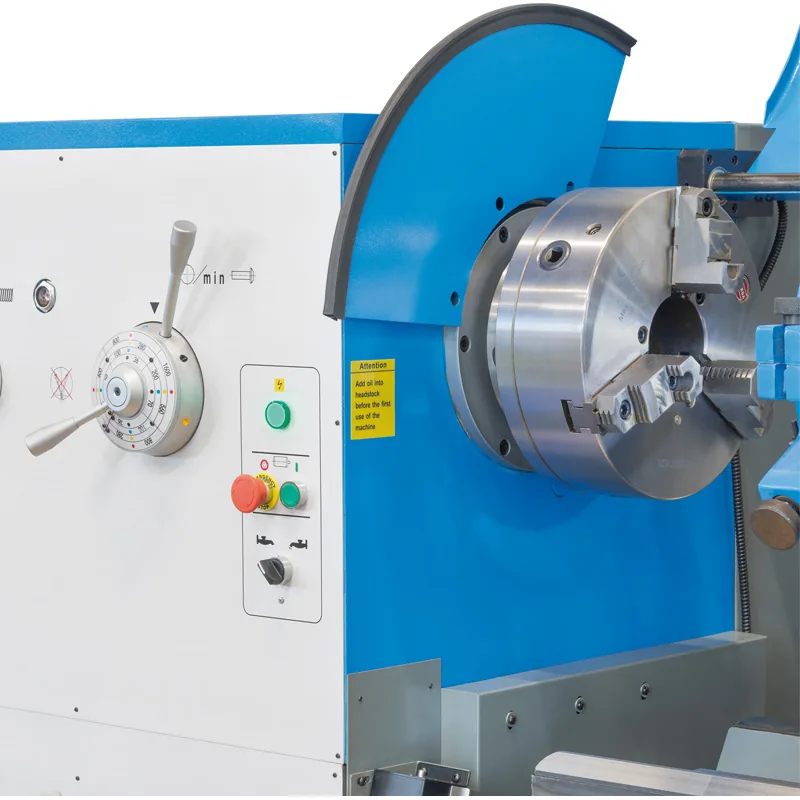

Universal turning machine

GEAR HEAD LATHE WITH READOUT

★ 0.0 (0 reviews)
Sold: 0
Views: 0
Imported from: Italy
Origin: Made in China
WITH MECHANICAL SPINDLE CLUTCH AND 3 AXIS READOUT, SEMI NORTON GEAR BOX. EQUIPPED WITH A JOYSTICK FOR THE INSERTION OF RAPID ADVANCES. WITH CAST IRON MONOBLOC BASE.
SKU: T094F10
€66,211.08
Stock status: Out of stock
Indicative price
Description

WITH MECHANICAL SPINDLE CLUTCH AND 3 AXIS READOUT, SEMI NORTON GEAR BOX. EQUIPPED WITH A JOYSTICK FOR THE INSERTION OF RAPID ADVANCES. WITH CAST IRON MONOBLOC BASE.

Datasheet PDF


Specifications

  • Chiều cao tâm máy: 330 mm
  • Đường kính tiện lớn nhất trên băng máy: Ø660 mm
  • Đường kính tiện lớn nhất trên bàn trượt ngang: Ø420 mm
  • Đường kính tiện lớn nhất qua khe gap: Ø870 mm
  • Khoảng cách giữa hai mũi tâm: 1000 mm
  • Chiều cao thân dao lớn nhất: 32 mm
  • Đường kính lỗ suốt trục chính: 105 mm
  • Kiểu đầu trục chính: Camlock D1-8
  • Tốc độ trục chính: 12 cấp, 36 - 1600 vòng/phút
  • Bước tiến dọc: 0,063 - 2,52 mm/vòng
  • Bước tiến ngang: 0,027 - 1,07 mm/vòng
  • Cắt ren hệ mét: 22 cấp, bước 1 - 14 mm
  • Cắt ren hệ inch: 26 cấp, 2 - 28 TPI (răng/inch)
  • Côn ụ động: côn Morse MT5
  • Kiểu đầu máy: đầu bánh răng, ly hợp trục chính cơ khí

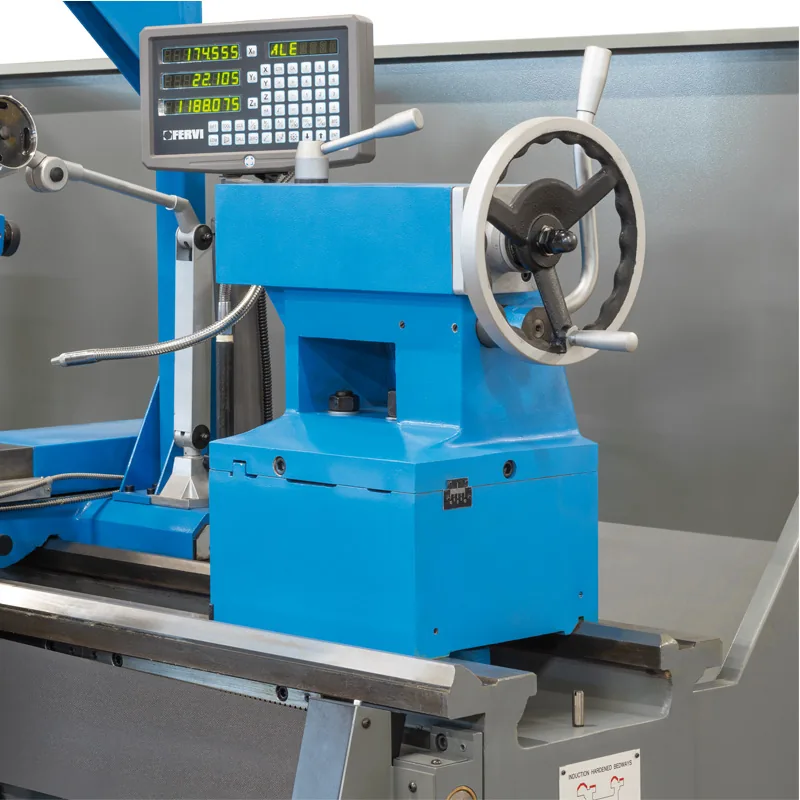

  • Bộ chỉ thị vị trí: bộ đọc số 3 trục (DRO)
  • Hộp số bước tiến và cắt ren: kiểu Semi Norton
  • Cần điều khiển: joystick kích hoạt chế độ tiến dao nhanh
  • Động cơ trục chính: 400V - 50Hz, 7,5 kW
  • Bơm dung dịch làm mát: 400V - 50Hz, 90 W
  • Vật liệu thân và đế: gang đúc nguyên khối
  • Kích thước máy (D×R×C): 2500 x 1400 x 1600 mm
  • Kích thước đóng gói: 2500 x 1400 x 1600 mm
  • Trọng lượng tịnh: 3040 kg
  • Trọng lượng cả bì: 3040 kg

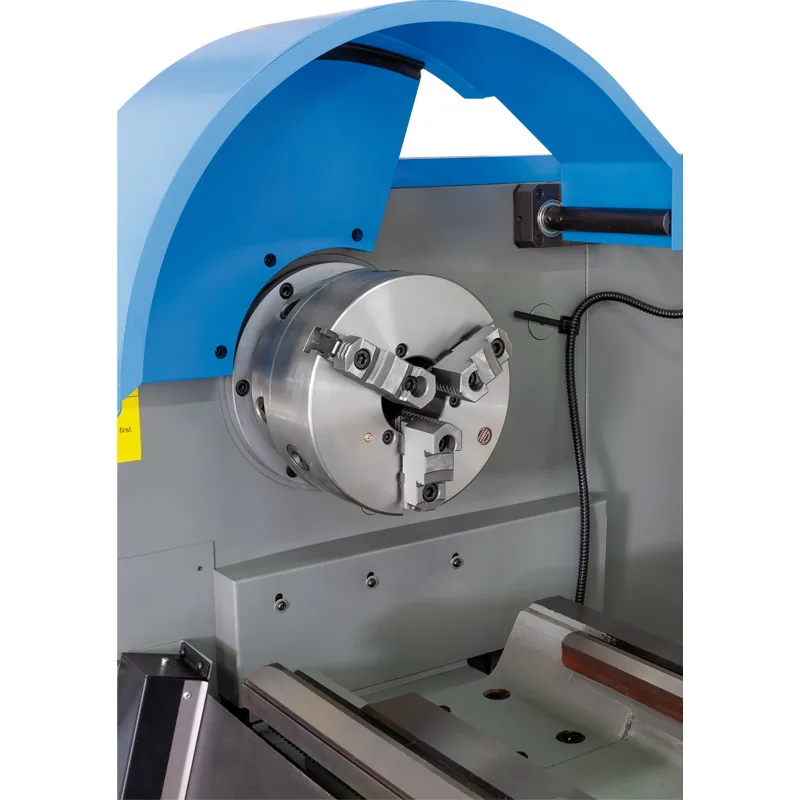

  • Mâm cặp 3 chấu tự định tâm, chấu đảo chiều, Ø320 mm
  • Mâm cặp 4 chấu độc lập, Ø400 mm
  • Ống côn giảm 105 mm/MT5
  • Mâm hoa (mặt bích gá) Ø600 mm

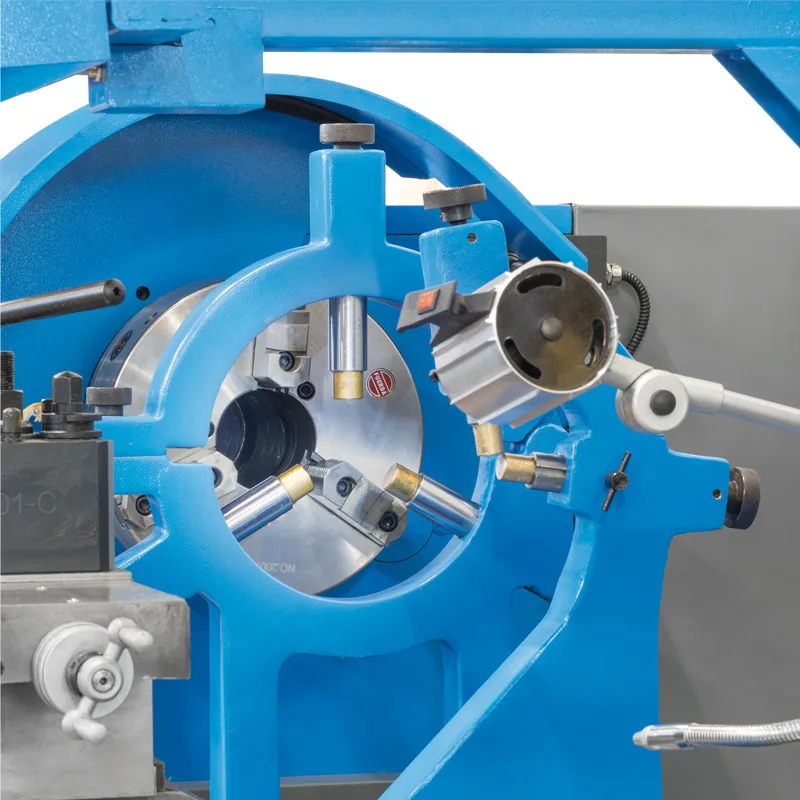

  • Giá đỡ theo dao (follow rest) và giá đỡ cố định (steady rest)
  • Mũi tâm chết MT5
  • Mũi tâm quay MT5
  • Đồng hồ chia ren (thread dial)
  • Nắp che trục vít me
  • Tấm chắn bảo vệ đài dao

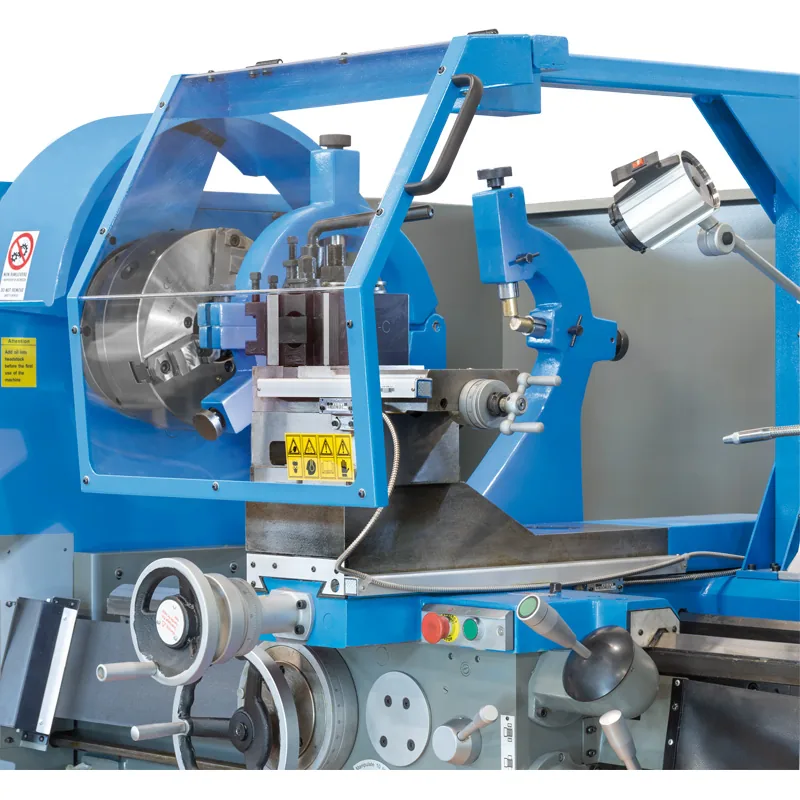

  • Tấm chắn bảo vệ mâm cặp
  • Tấm chắn văng dung dịch toàn thân

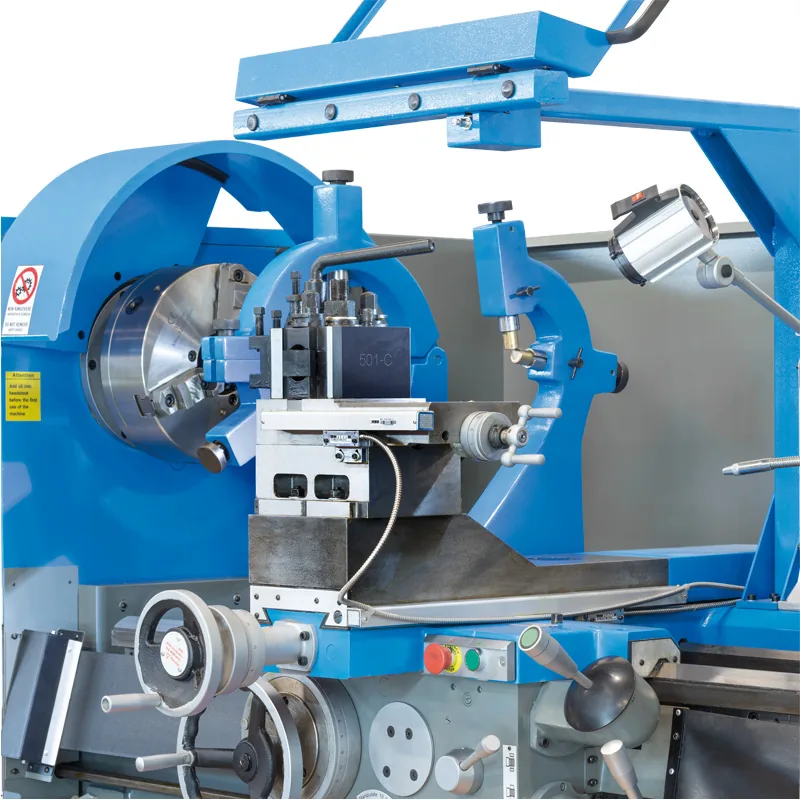

  • Đài dao thay nhanh kiểu Ý loại C
  • Đèn LED chiếu sáng vùng làm việc
  • Hệ thống làm mát dung dịch
