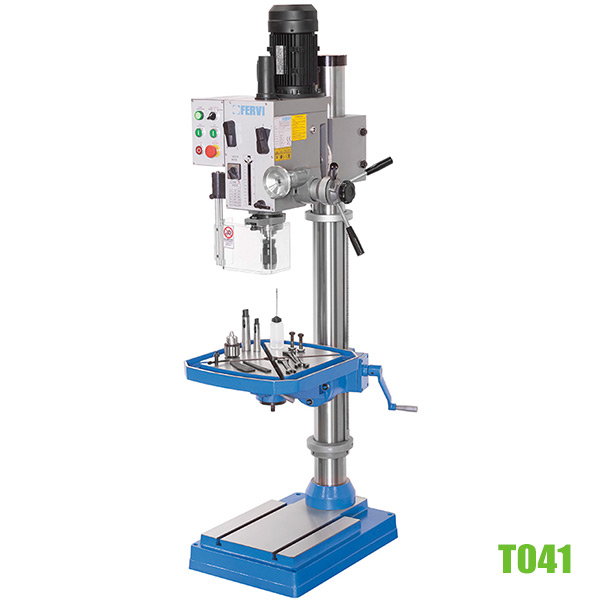

Máy khoan đứng T041, trục côn kiểu CM4, hành trình trục max 120mm

Tình trạng:

Cho phép đặt hàng trước

Mã: T041

Máy khoan đứng chiều quay có thể thay đổi, đầu máy có thể nghiêng trái phải, bàn máy có thể nghiêng trái phải và xoay, bộ đếm thời gian. Fervi Italia

Cho phép đặt hàng trước

Mô tả

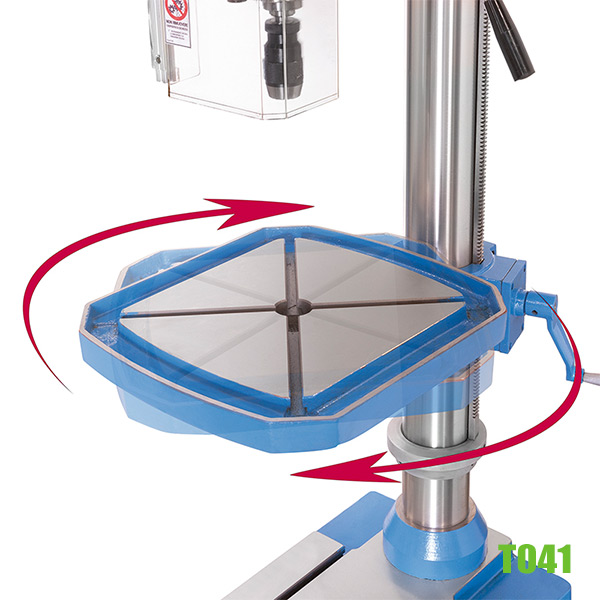

Máy khoan đứng trục côn CM4 có thể tra cứu ra thông số chi tiết. Khoan max trên gang ∅40mm, khoan max trên thép ∅35mm, khoan tiếp max ∅30mm. Trụ chính đường kính ∅115mm nâng đỡ động cơ. Bàn may rộng rãi 500x460mm có thể xoay 360 độ nghiêng sang trái, phải tùy vào hình dạng phôi.

Motor cấp động 400V công suất 1,1/1,5 kW, 12 tốc độ vòng quay từ 75 ÷ 3200 rpm có thể điều chỉnh. Phiên bản không có động cơ làm mát, không có ăn dao xuống tự động nếu cần tham khảo mã T041DE Fervi.

Máy khoan đứng trục côn kiểu CM4, hành trình trục max 120mm

  • Đường kính khoan tối đa trên gang với lỗ khoan mồi trước: Ø40 mm
  • Đường kính khoan tối đa trên thép (thép Carbon hợp kim thấp S235JR) với lỗ khoan mồi trước: Ø35 mm
  • Đường kính tối đa có thể khoan tiếp: Ø30 mm
  • Lỗ côn trục chính: MT4
  • Hành trình trục chính: 120 mm
  • Tốc độ trục chính: 12 cấp 75 ÷ 3200 rpm (vòng/phút)
  • Đường kính nòng trục: Ø76 mm
  • Khoảng cách giữa bề mặt trụ thân máy với tâm trục chính: 297 mm
  • Khoảng cách từ mũi trục chính đến bàn máy: 715 mm
  • Khoảng cách từ mũi trục chính đến mặt đế máy: 1180 mm
  • Đường kính trụ thân máy: Ø115 mm
  • Rãnh chữ T: 14 mm
  • Kích thước bàn máy: 500 x 460 mm

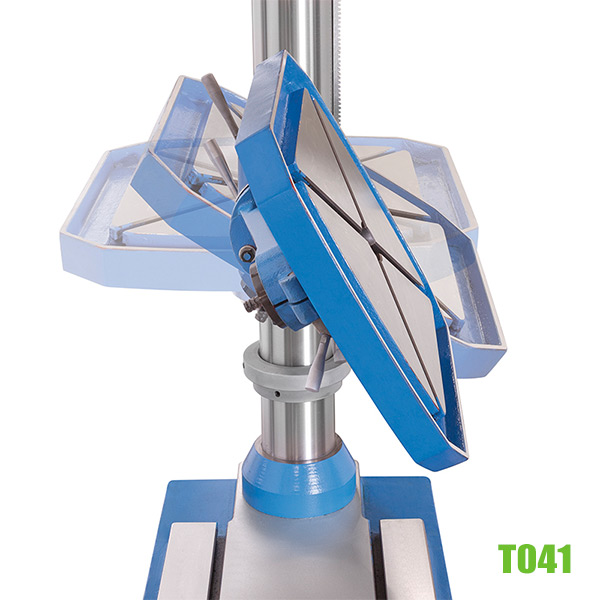

  • Độ nghiêng bàn máy trái phải: ± 60°
  • Độ mở ê tô: 125 mm
  • Kích thước đế máy: 650 x 450 x 80mm
  • Động cơ dẫn động trục chính: 2 cấp tốc độ 400V 50Hz 1,1/1,5 kW
  • Khối lượng máy khoan: 300 kg
  • Kích thước: 700 x 480 x 1820 mm
  • Kích thước đóng gói: 730 x 760 x 1870 mm
  • Khối lượng tổng: 340 kg

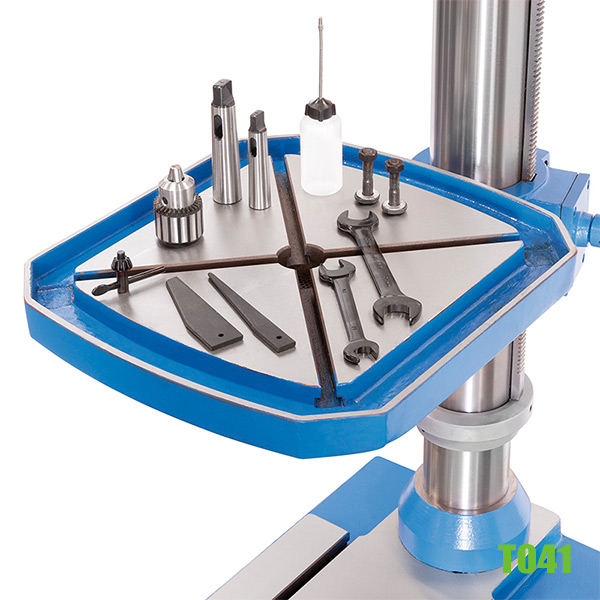

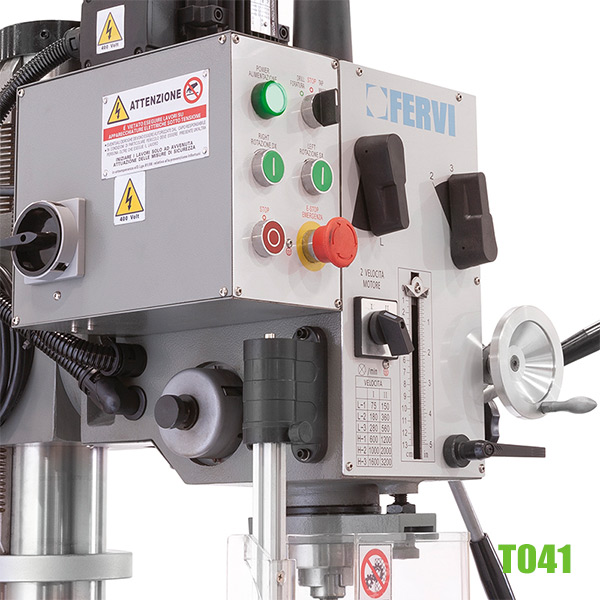

PHỤ KIỆN ĐI KÈM THEO MÁY t041 Fervi bảng điều khiển tốc độ máy T041 bàn máy nghiêng tùy vào loại phôi T041

Linh kiện đi kèm:

  • Bầu kẹp mũi khoan loại không tay khóa B16 từ Ø1- Ø16 mm
  • Chuôi côn gắn bầu kẹp mũi khoan: MT4
  • Áo côn giảm MT 4/3
  • Áo côn giảm MT 3/2
Danh mục:
Thông tin bổ sung
Nhà sản xuất

Xuất xứ

Made in China
