Thước kẹp cơ khí là công cụ không thể thiếu trong lĩnh vực cơ khí với khả năng đo lường chính xác. Để hiểu rõ hơn về sự đa dạng của các loại thước kẹp cơ khí, ta cần xem xét các yếu tố như cơ cấu ngàm cặp, cơ cấu hãm thước, cũng như các tiêu chuẩn và chất liệu chế tạo.
Thước kẹp cơ khí Vernier, còn gọi là thước kẹp Vernier, là một dụng cụ đo chính xác được sử dụng rộng rãi trong ngành cơ khí và chế tác. Nó cho phép người dùng đo chính xác kích thước bên trong, bên ngoài, chiều sâu, và bước ren của một đối tượng với độ chính xác cao.
Thước kẹp Vernier bao gồm một thước chính với thang đo cố định và một thước phụ gọi là “thước Vernier” có thể trượt dọc theo thước chính, giúp đọc được các giá trị đo nhỏ hơn mức độ chia nhỏ nhất trên thước chính. Sự kết hợp giữa thước chính và thước Vernier cho phép đo được các giá trị rất nhỏ, thường đến mức độ chính xác 0.02mm hoặc 0.001 inch.
Thước kẹp Vernier là công cụ không thể thiếu trong các xưởng cơ khí, phòng thí nghiệm, và ngành công nghiệp sản xuất với yêu cầu đo lường chính xác.
Cơ cấu ngàm của thước cặp cơ

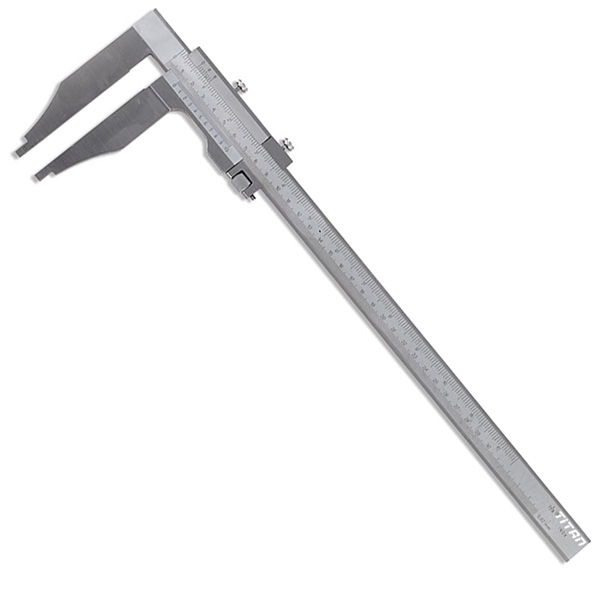

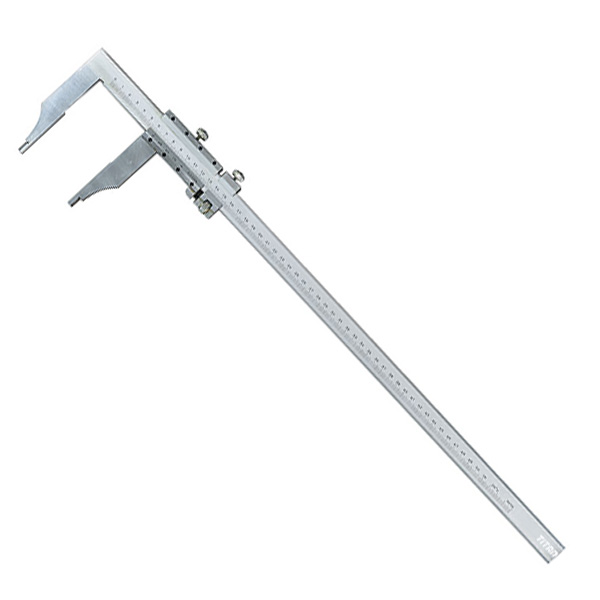

- Ngàm cặp đơn vế: Thường được sử dụng cho các thước kẹp có thang đo lớn, phù hợp với việc đo những đối tượng có kích thước lớn. Ngàm cặp đơn vế giúp việc điều chỉnh và định vị đối tượng đo được dễ dàng hơn.

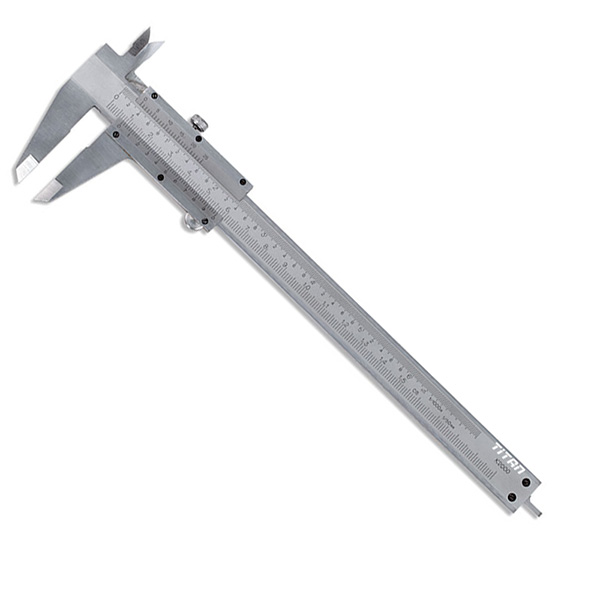

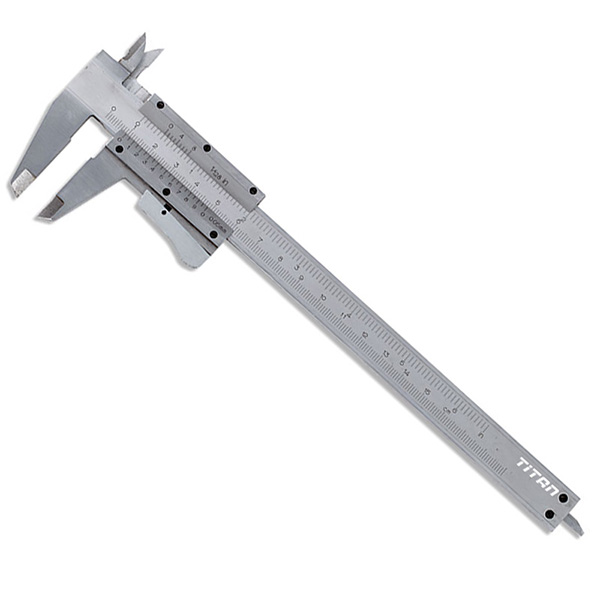

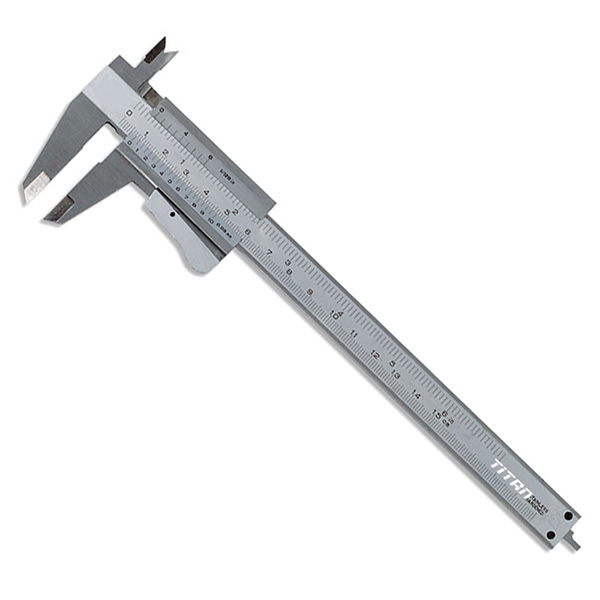

- Ngàm kẹp đôi vế: Phổ biến ở các thước kẹp có thang đo dưới 300mm, thích hợp cho việc đo chính xác kích thước nhỏ và trung bình. Một số thước kẹp lớn cũng được trang bị ngàm cặp đôi vế để tăng tính linh hoạt.
Cơ cấu hãm của thước kẹp cơ
- Vít chỉnh tinh: Một số thước kẹp được trang bị vít chỉnh tinh, cho phép người dùng điều chỉnh thước kẹp một cách chính xác hơn khi đo.
- Khóa thước: Sự khác biệt giữa việc sử dụng vít khóa và thumb roll (bánh xe cơ khí) để khóa thước kẹp cũng là yếu tố quan trọng. Vít khóa cung cấp khả năng khóa chắc chắn, trong khi thumb roll cho phép điều chỉnh nhanh và linh hoạt hơn.
Tiêu chuẩn và chất liệu
- Tiêu chuẩn DIN 862: Các thước kẹp cơ khí chất lượng cao thường đáp ứng tiêu chuẩn DIN 862, đảm bảo độ chính xác và độ tin cậy trong quá trình sử dụng.
- Chất liệu: Thước kẹp thường được làm từ inox để tăng độ bền và khả năng chống gỉ. Một số thước kẹp cao cấp hơn có ngàm kẹp được làm từ tungsten carbide, một chất liệu cực kỳ cứng cáp, giúp tăng độ chính xác và tuổi thọ của ngàm cặp khi đo các vật liệu cứng.
Việc lựa chọn thước kẹp cơ khí phù hợp không chỉ phụ thuộc vào kích thước đối tượng cần đo mà còn phụ thuộc vào mức độ chính xác cần thiết, điều kiện làm việc và yêu cầu cụ thể về tiêu chuẩn. Sự hiểu biết về các yếu tố này giúp tối ưu hóa quá trình lựa chọn và sử dụng thước kẹp, đảm bảo đạt được kết quả đo lường chính xác nhất.
Cách đọc trị số trên thước kẹp cơ
Để đọc trị số trên thước kẹp cơ khí, bạn cần thực hiện theo các bước sau:
- Đọc giá trị chính: Đầu tiên, xác định giá trị chính bằng cách đọc số liệu trên thước chính mà ngàm cố định của thước kẹp chỉ tới. Đây là số liệu đo lớn nhất trước vạch số 0 của thước Vernier.
- Tìm vạch vernier đầu tiên trùng khớp: Sau đó, tìm vạch trên thước Vernier phụ mà trùng khít nhất với một vạch nào đó trên thước chính. Số này cho biết giá trị phần lẻ.
- Kết hợp hai giá trị: Cộng giá trị chính với giá trị phần lẻ thu được từ thước Vernier để xác định trị số tổng cộng. Ví dụ, nếu giá trị chính là 10mm và giá trị phần lẻ là 0.28mm, trị số tổng cộng sẽ là 10.28mm.
Lưu ý, độ chính xác của thước kẹp cơ khí phụ thuộc vào độ phân giải của thước Vernier, thường là 0.02mm hoặc 0.01mm tùy thuộc vào thiết kế của thước kẹp. Đọc trị số đòi hỏi sự chú ý và thực hành để tăng cường độ chính xác và nhanh nhẹn trong quá trình sử dụng.
