Mảnh dao tiện hợp kim

Mảnh dao tiện hợp kim hình thoi 80° (trigon) FERVI WNMG

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý
Xuất xứ: Ý

Mảnh dao tiện hợp kim WNMG hình thoi 80° trigon phù hợp tiện dọc, tiện mặt đầu và vát cạnh chi tiết tròn xoay. Kiểu âm hai mặt cắt cho tới 6 lưỡi mỗi mảnh giúp giảm chi phí gia công. Bán kính mũi 0,8 mm cỡ 080408 đảm bảo cạnh cắt khỏe cho nguyên công thô và bán tinh. FERVI cung cấp các mác N không phủ, M25 và M35 có phủ. Các mác này đáp ứng thép nhóm P, thép không gỉ nhóm M và gang nhóm K. Mảnh dao lắp vừa cán tiện chuẩn WNMG, dùng tốt trên máy tiện CNC và máy tiện vạn năng.

SKU: WNMG080408M25-
Có 3 biến thể
464.000,0 đ
Trạng thái kho: Tuỳ theo mã hàng
Giá tham khảo, gồm VAT
Mô tả

Mảnh dao tiện hợp kim WNMG có dạng tam giác cân góc 80°, còn gọi là trigon, kiểu âm. Hai mặt cắt cho tới 6 lưỡi sử dụng trên mỗi mảnh. Góc 80° kết hợp độ cứng vững của mảnh vuông với tính linh hoạt của mảnh tam giác. Nhờ vậy người vận hành tiện dọc, tiện mặt đầu và vát cạnh mà không phải đổi dao.

Cạnh cắt khỏe giúp mảnh chịu được chế độ tiện thô và bán tinh mặt ngoài. Dòng WNMG của FERVI dùng trên máy tiện CNC và máy tiện vạn năng. Phạm vi vật liệu gồm thép nhóm P, thép không gỉ nhóm M và gang nhóm K. Ở cỡ 080408, bán kính mũi đạt 0,8 mm. Mảnh có bản không phủ ký hiệu N và bản phủ M25, M35. Hãy chọn mác theo vật liệu phôi và độ ổn định của nguyên công.

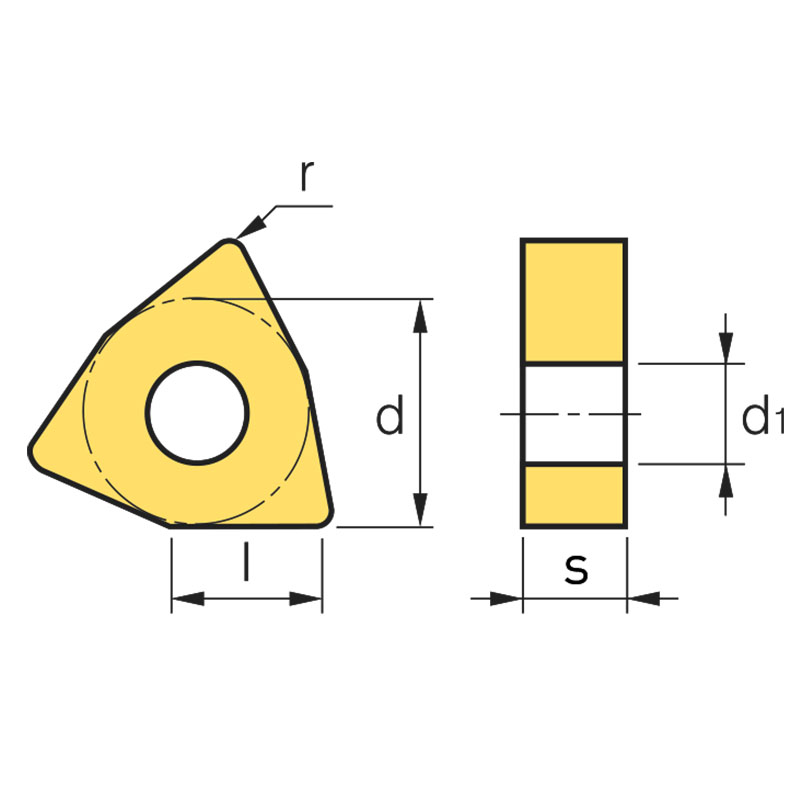

Cấu tạo mảnh dao tiện hợp kim WNMG FERVI

Hình học và lưỡi cắt

Biên dạng trigon 80° tạo góc mũi đủ dày để chịu lực cắt lớn. Kiểu âm cho phép lật mảnh, khai thác cả hai mặt. Tổng cộng có tới 6 vị trí cắt trên một mảnh, giúp giảm chi phí trên mỗi chi tiết. Lỗ kẹp trung tâm lắp vừa các cán tiện chuẩn WNMG thông dụng trên thị trường.

  • Hình dạng tam giác cân 80°, kiểu trigon
  • Mảnh kiểu âm, hai mặt cắt
  • Tối đa 6 lưỡi cắt sử dụng
  • Bán kính mũi 0,8 mm ở cỡ 080408
  • Lắp trên cán tiện chuẩn WNMG
  • Vật liệu hợp kim cứng, có bản không phủ và bản phủ

Cùng một mảnh xử lý được nhiều bước tiện liên tiếp trong một lần gá. Điều này rút ngắn thời gian thay dao và hạn chế sai lệch do gá lại. Với thép nhóm P và gang nhóm K, mác phủ thường cho tuổi bền cao hơn. Khi tiện thép không gỉ nhóm M, nên cân nhắc chế độ cắt và độ cứng vững của hệ thống gá.

Mác và phạm vi vật liệu gia công

FERVI cung cấp mảnh WNMG ở mác N không phủ cùng các mác phủ M25 và M35. Bản không phủ hợp với các nguyên công cần lưỡi sắc. Bản phủ tăng khả năng chống mài mòn khi cắt liên tục. Việc chọn mác dựa trên nhóm vật liệu phôi, chiều sâu cắt và mức rung của máy.

  • Mác N: hợp kim cứng không phủ
  • Mác M25 và M35: hợp kim cứng có phủ
  • Nhóm P: thép các loại
  • Nhóm M: thép không gỉ
  • Nhóm K: gang
  • Dùng cho máy tiện CNC và máy tiện vạn năng

Ứng dụng thường gặp

Mảnh WNMG phục vụ tiện dọc trục, tiện mặt đầu và vát cạnh trên chi tiết tròn xoay. Xưởng cơ khí dùng mảnh cho bước tiện thô và bán tinh mặt ngoài. Các chi tiết điển hình gồm trục, bạc, mặt bích và phôi rèn. Khi gia công loạt lớn trên máy CNC, số lưỡi cắt trên mỗi mảnh giúp giảm số lần thay dao. Các mảnh tiện và cán dao liên quan được xếp trong thư mục "Chưa phân loại" trên website.

Lưu ý khi sử dụng

Siết vít kẹp đúng lực để mảnh tì đều trên đế cán dao. Kiểm tra bề mặt tựa trước khi lắp, tránh phoi bám làm kênh mảnh. Xoay sang lưỡi mới ngay khi thấy vết mòn lan rộng. Chọn chiều sâu cắt và lượng chạy dao phù hợp với bán kính mũi 0,8 mm để giữ độ bóng bề mặt ổn định.


Thuyết minh kỹ thuật

  • Mảnh dao tiện hợp kim cứng, tiêu chuẩn ISO WNMG
  • Hình dạng tam giác cân 80°, kiểu trigon
  • Mảnh kiểu âm, hai mặt cắt sử dụng
  • Tối đa 6 lưỡi cắt trên mỗi mảnh
  • Góc mũi dày, chịu lực cắt lớn
  • Kết hợp độ cứng vững mảnh vuông và linh hoạt mảnh tam giác
  • Lỗ kẹp trung tâm, lắp cán tiện chuẩn WNMG
  • Bản không phủ mác N: lưỡi sắc
  • Bản phủ mác M25, M35: chống mài mòn cao
  • Nhóm vật liệu gia công: P (thép)
  • Nhóm vật liệu gia công: M (thép không gỉ)
  • Nhóm vật liệu gia công: K (gang)
  • Công dụng: tiện dọc trục, tiện mặt đầu
  • Công dụng: vát cạnh chi tiết tròn xoay
  • Phù hợp tiện thô và bán tinh mặt ngoài
  • Dùng trên máy tiện CNC và máy tiện vạn năng
  • Chi tiết điển hình: trục, bạc, mặt bích, phôi rèn
  • Giảm số lần thay dao khi gia công loạt lớn
