Mảnh dao tiện hợp kim

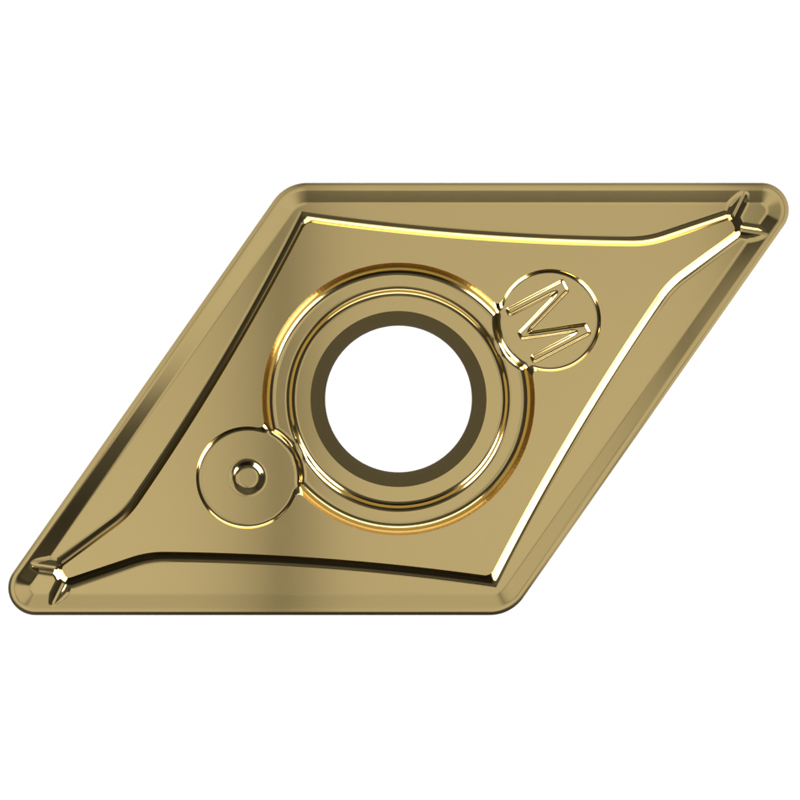

Mảnh dao tiện hợp kim hình thoi 55° FERVI DNMG

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý
Xuất xứ: Ý

Mảnh dao tiện hợp kim hình thoi 55° FERVI DNMG dùng tiện thô và bán tinh mặt ngoài. Dùng được trên máy CNC lẫn máy vạn năng. Kiểu kẹp âm giúp thân mảnh dày và cứng vững khi bóc lượng dư lớn. Kết cấu hai mặt cắt cho phép đảo mảnh, tăng số lưỡi sử dụng. Góc mũi 55° phù hợp tiện chép hình và tiện biên dạng cong. Cỡ 150608 có bán kính mũi 0,8 mm, lắp vừa cán tiện chuẩn DNMG. Gia công tốt thép nhóm P và thép không gỉ nhóm M.

SKU: DNMG150608M25-
Có 3 biến thể
592.000,0 đ - 667.000,0 đ
Trạng thái kho: Tuỳ theo mã hàng
Giá tham khảo, gồm VAT
Mô tả

Mảnh dao tiện DNMG của FERVI có dạng hình thoi 55°, kiểu kẹp âm, cắt được trên hai mặt. Nhờ hai mặt cắt, một mảnh cho nhiều lưỡi sử dụng trước khi thay mới. Góc mũi 55° đủ hẹp để tiện chép hình và tiện biên dạng. Cùng lúc đó, thân mảnh vẫn giữ độ cứng vững cho tiện thô và bán tinh mặt ngoài.

Cạnh cắt của mảnh chịu tải và chịu va đập tốt, phù hợp nguyên công có cắt gián đoạn. Phạm vi vật liệu gồm thép nhóm P và thép không gỉ nhóm M. Mảnh lắp trên cán tiện chuẩn DNMG, dùng được trên máy tiện CNC và máy tiện vạn năng. Cỡ 150608 có bán kính mũi 0,8 mm. Người dùng chọn mác N không phủ hoặc mác phủ M25-M35 theo vật liệu và độ ổn định của nguyên công.

Cấu tạo và thông số mảnh dao tiện DNMG hình thoi 55°

Hình học lưỡi cắt và kiểu kẹp

Hình thoi 55° tạo mũi nhọn vừa phải, cho phép dao chạy theo biên dạng cong mà không cần đổi dao. Kiểu âm nghĩa là mặt cắt không có góc trước dương, nên mảnh dày và khỏe hơn. Kết cấu hai mặt giúp đảo mảnh khi một mặt đã mòn hết lưỡi. Mặt kẹp phẳng ăn khớp với đế cán tiện DNMG thông dụng trên thị trường.

  • Hình dạng: mảnh hình thoi, góc mũi 55°
  • Kiểu hình học: kẹp âm, cắt được hai mặt
  • Số lưỡi: nhiều lưỡi trên một mảnh nhờ đảo mặt
  • Bán kính mũi cỡ 150608: 0,8 mm
  • Kiểu cán lắp: cán tiện chuẩn DNMG
  • Mác vật liệu: N không phủ, M25-M35 có phủ

Cạnh cắt khỏe giúp mảnh chịu được lực cắt lớn khi bóc lượng dư nhiều. Với nguyên công có va đập, chọn mác phủ M25-M35 để tăng khả năng chống mài mòn trên thép không gỉ. Khi tiện thép kết cấu ở chế độ ổn định, bản không phủ N vẫn cho đường cắt sạch. Cần kiểm tra độ cứng vững của hệ dao trước khi tăng chiều sâu cắt.

Phạm vi vật liệu gia công

Nhóm P gồm các loại thép kết cấu và thép hợp kim thông dụng trong cơ khí chế tạo. Nhóm M là thép không gỉ, loại vật liệu dễ bám dính và hóa bền bề mặt khi cắt. Mảnh DNMG xử lý được cả hai nhóm này ở chế độ thô và bán tinh. Việc chọn đúng mác và bán kính mũi ảnh hưởng trực tiếp tới tuổi bền lưỡi.

  • Thép nhóm P: tiện thô và bán tinh mặt ngoài
  • Thép không gỉ nhóm M: ưu tiên mác phủ
  • Nguyên công cắt gián đoạn: cạnh cắt chịu va đập
  • Máy áp dụng: máy tiện CNC và máy tiện vạn năng

Mảnh thuộc dòng dụng cụ cắt gia công kim loại, hiện được xếp tại thư mục "Chưa phân loại" trên website. Khi đặt hàng, cần đối chiếu ký hiệu cán tiện đang dùng với ký hiệu mảnh. Sai lệch kiểu kẹp làm mảnh không ngồi khít trong ổ, gây rung và vỡ lưỡi. Nên thay vít kẹp và tấm đệm khi có dấu hiệu biến dạng.

Ứng dụng thường gặp

Mảnh DNMG dùng nhiều trong tiện trục bậc, tiện mặt ngoài phôi thép và tiện biên dạng cong. Xưởng cơ khí dùng mảnh cho bước bóc thô phôi rèn, phôi đúc hoặc thép cán. Trong gia công inox, mảnh phục vụ tiện thô và bán tinh các chi tiết dạng trụ. Trên máy CNC, mảnh chạy theo đường chép hình để tạo dạng côn và dạng cung. Các bước tiện sửa lại chi tiết đã nhiệt luyện nhẹ cũng dùng được hình học này.

Lưu ý khi chọn mảnh

Chọn mác theo vật liệu phôi và mức ổn định của nguyên công là bước quyết định tuổi bền. Bán kính mũi 0,8 mm cho độ bền mũi khá tốt ở chế độ bán tinh. Khi hệ dao thiếu cứng vững, nên giảm chiều sâu cắt thay vì tăng bước tiến.


Thuyết minh kỹ thuật

  • Mảnh dao tiện hợp kim cứng, hình thoi, góc mũi 55°
  • Hình học kẹp âm, không góc trước dương
  • Kết cấu hai mặt cắt, đảo mặt khi mòn lưỡi
  • Nhiều lưỡi cắt trên một mảnh
  • Thân mảnh dày, độ cứng vững cao
  • Cạnh cắt chịu tải và chịu va đập tốt
  • Mặt kẹp phẳng, ăn khớp đế cán tiện
  • Kiểu cán lắp: cán tiện chuẩn DNMG
  • Mác vật liệu: N không phủ hoặc phủ M25–M35
  • Phạm vi gia công: thép nhóm P, thép không gỉ nhóm M
  • Công dụng: tiện thô và bán tinh mặt ngoài
  • Công dụng: tiện chép hình, tiện biên dạng cong
  • Phù hợp nguyên công cắt gián đoạn
  • Ứng dụng: tiện trục bậc, phôi rèn, phôi đúc, thép cán
  • Máy áp dụng: máy tiện CNC và máy tiện vạn năng
