Máy tiện vạn năng

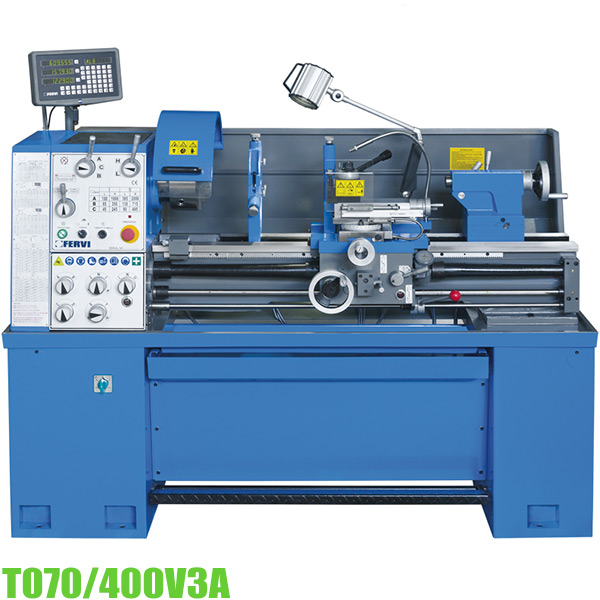

Máy tiện vạn năng T070/400V3A, 1000mm, màn hình hiển thị lớn

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý
Xuất xứ: Trung Quốc
Máy tiện vạn năng T070/400V3A có khoảng cách giữa mâm cặp và đầu chống tâm 1000 mm. Đường kính tiện lớn nhất qua băng máy 400 mm với chiều cao tâm 200 mm. Động cơ 3 pha 400V/50Hz công suất 1,5/2,4kW vận hành ổn định. Máy trang bị mâm cặp 3 chấu tự định tâm ø200 mm và nhiều phụ kiện đi kèm.
SKU: T070-400V3A
Trạng thái kho: Hết hàng
Vui lòng liên hệ để được báo giá và tình trạng hàng.
Mô tả

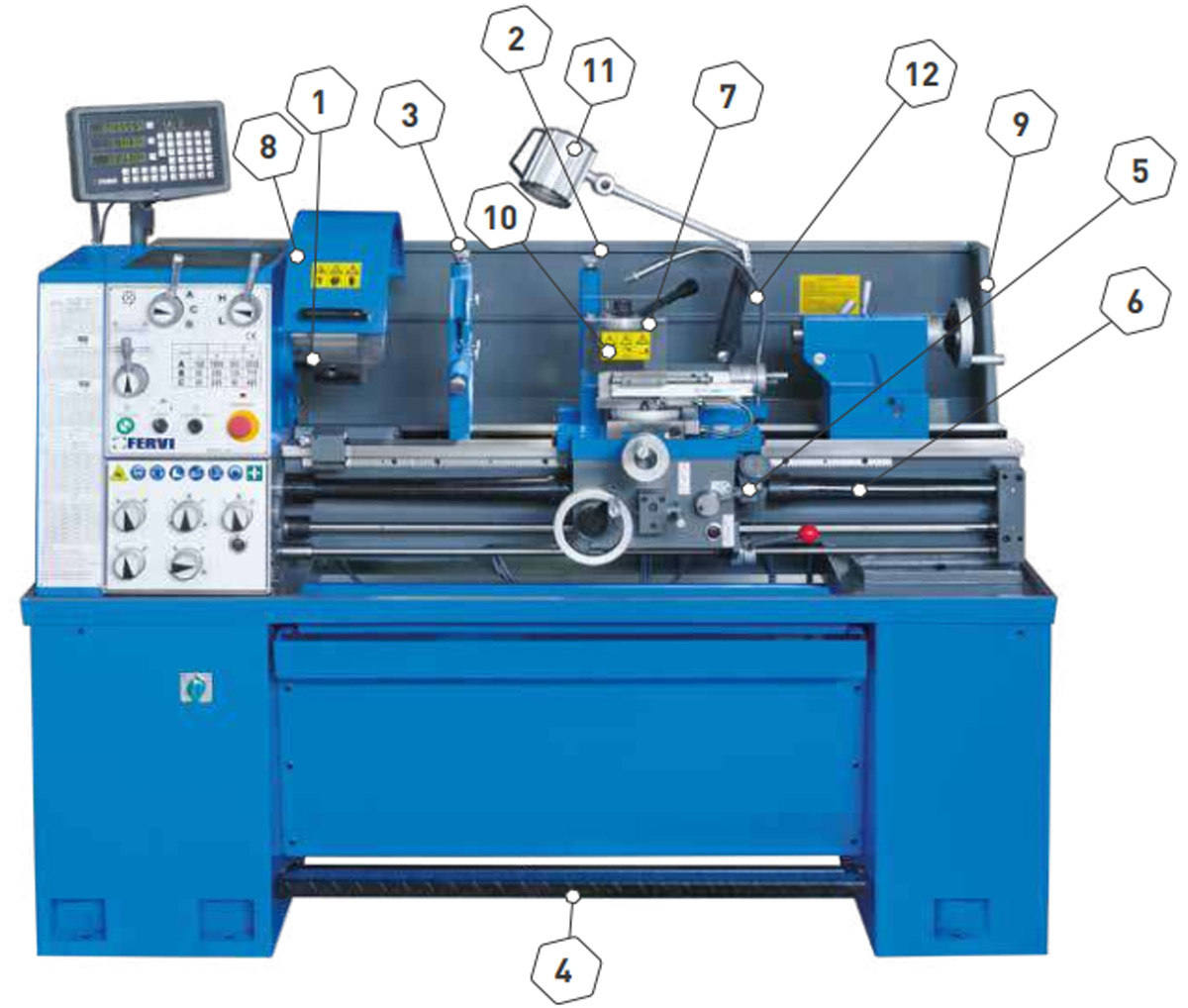

Cấu tạo chi tiết của máy tiện:

cấu tạo chi tiết máy tiện T070/400V3A

  1. Mâm cặp 3 chấu tự định tâm ø200 mm
  2. Giá đỡ di động
  3. Giá đỡ cố định
  4. Chân phanh
  5. Bàn cặp quay ren
  6. Tấm bảo vệ trục vít me
  7. Tấm bảo vệ ổ dao
  8. Tấm bảo vệ mâm cặp
  9. Vách ngăn chống văng
  10. Ổ thay dao nhanh T0AE
  11. Đèn làm việc
  12. Hệ thống làm mát

Thông số kỹ thuật T070/400V3A

  • Chiều cao từ băng máy đến tâm mâm cặp: 200 mm
  • Đường kính tiện lớn nhất qua băng máy: 400 mm
  • Đường kính tiện lớn nhất qua bàn xe dao: Ø258 mm
  • Đường kính tiện lớn nhất qua hầu: 550 mm
  • Khoảng cách giữa mâm cặp và đầu chống tâm: 1000 mm
  • Đường kính trục mâm cặp: 55 mm
  • Mâm cặp chính: Camlock D1-5
  • Đầu côn kẹp chống tâm: MT6
  • Lượng ăn dao dọc: 0,06 ÷ 2,78 mm/rev
  • Lượng ăn dao ngang: 0,01 ÷ 0,72 mm/rev
  • Dãy ren hệ mét: 0,8 ÷ 14 mm
  • Dãy ren hệ inch: 2 ÷ 28 TPI
  • Đầu ụ chống tâm: MT4
  • Mô tơ dẫn động 3F: 400V 50Hz 1,5/2,4kW
  • Khối lượng: 800 kg
  • Kích thước đóng gói: 1930 x 760 x 1600h mm

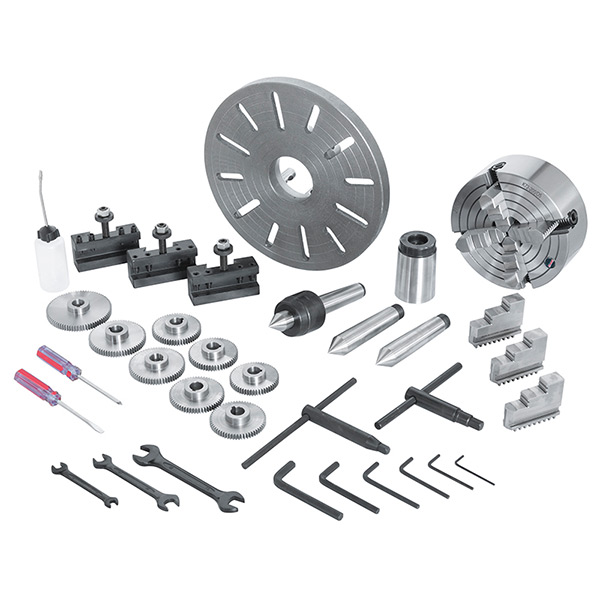

Linh kiện đi kèm:

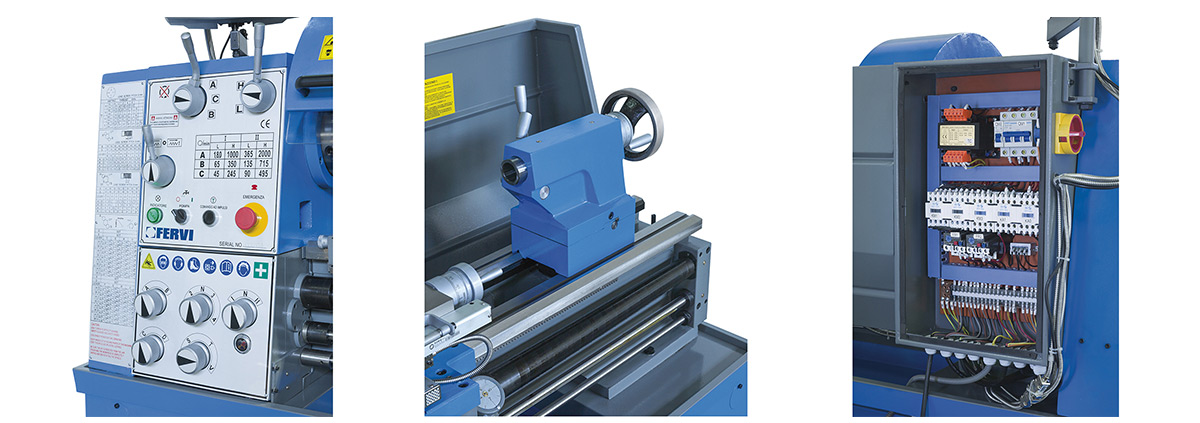

hình ảnh chi tiết máy tiện T070/400V3A

  • Mâm cặp 3 chấu tự định tâm ø200 mm
  • Mâm cặp 4 chấu độc lập ø320 mm
  • Ống lót giảm MT 6/4
  • Mâm cặp hoa mai ø320 mm
  • Giá đỡ di động
  • Giá đỡ cố định
  • Đầu chống tâm cố định MT4
  • Đầu chống tâm di động MT4
  • Chân phanh
  • Bàn cặp quay ren
  • Tấm che trục vít me
  • Tấm bảo vệ mâm cặp
  • Vách ngăn chống văng
  • Ổ thay dao nhanh T0AE
  • Đèn làm việc
  • Hệ thống làm mát

Thuyết minh kỹ thuật

  • Máy tiện vạn năng truyền động bánh răng
  • Động cơ 2 cấp tốc độ
  • Đầu đọc kỹ thuật số 3 trục, màn hình lớn
  • Chiều cao tâm trục đến băng máy: 200 mm
  • Đường kính tiện lớn nhất qua băng máy: 400 mm
  • Đường kính tiện lớn nhất qua bàn xe dao: Ø258 mm
  • Đường kính tiện lớn nhất qua hầu: 550 mm
  • Khoảng cách giữa hai mũi tâm: 1000 mm
  • Đường kính lỗ trục chính: 55 mm
  • Kiểu đầu trục chính: Camlock D1-5
  • Côn trục chính: MT6, kèm ống lót giảm MT6/4
  • Côn nòng ụ động: MT4
  • Lượng ăn dao dọc: 0,06 ÷ 2,78 mm/vòng
  • Lượng ăn dao ngang: 0,01 ÷ 0,72 mm/vòng
  • Dải ren hệ mét: 0,8 ÷ 14 mm
  • Dải ren hệ inch: 2 ÷ 28 TPI
  • Động cơ 3 pha: 400V/50Hz, 1,5/2,4 kW
  • Mâm cặp 3 chấu tự định tâm Ø200 mm
  • Mâm cặp 4 chấu độc lập Ø320 mm
  • Mâm cặp hoa mai (mặt phẳng) Ø320 mm
  • Giá đỡ di động và giá đỡ cố định
  • Mũi tâm cố định MT4 và mũi tâm quay MT4
  • Ổ dao thay nhanh T0AE
  • Bàn cặp quay ren, chân phanh dừng khẩn
  • Tấm che trục vít me, tấm bảo vệ mâm cặp
  • Vách ngăn
