Máy tiện mini FERVI 0716 mâm cặp ∅100mm, chiều cao trục 90mm

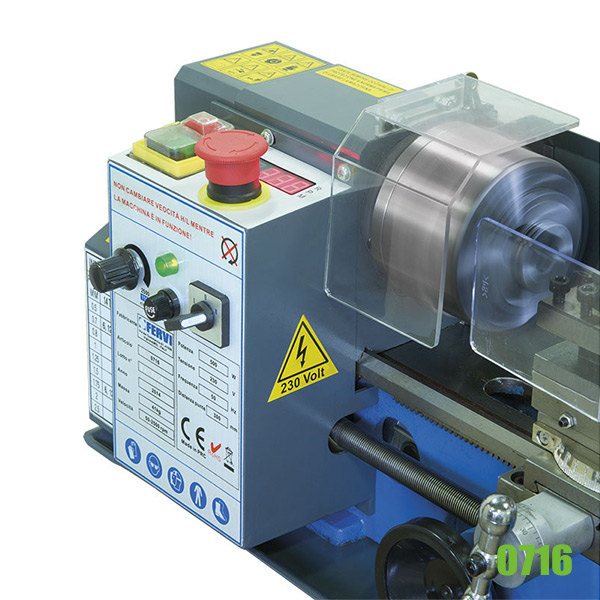

Máy tiện FERVI 0716 là máy nhỏ nhất trong cả catalogue máy tiện của hãng. Chiều cao tâm chỉ 90 mm và một người bê được. Máy đặt lên bàn nguội là chạy, không cần móng hay chân đế riêng. Tốc độ trục chính đổi vô cấp và hiện số trên màn hình. Bảng ghi hai dải, 100 đến 1.100 và 200 đến 2.500 vòng mỗi phút. Giới hạn trên 2.500 vòng là mức cao nhất của cả dải máy tiện FERVI. Đường kính phôi nhỏ cần vòng quay cao để giữ đủ tốc độ cắt.

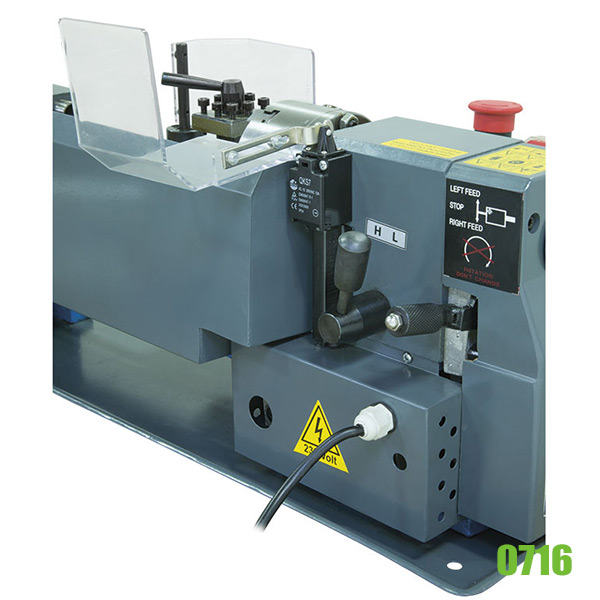

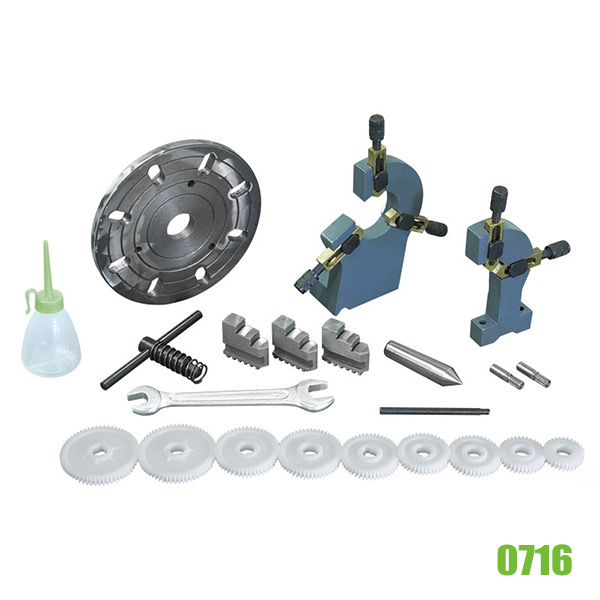

Máy có bộ tiến dao dọc tự động, thứ không phải máy mini nào cũng có. Đường kính quay 170 mm trên băng máy và 110 mm trên bàn dao ngang. Khoảng cách hai mũi tâm 300 mm. Côn lỗ trục chính Morse MT3, ụ động côn MT2. Dải ren hệ mét chạy từ 0,5 đến 2,5 mm. Lưu ý quan trọng khi chọn mua: máy không có dải ren hệ inch. Công việc đụng tới ren inch phải bước lên từ model 0657 trở đi. Mô tơ 230 V công suất 0,5 kW. Gói phụ kiện gồm mâm ba chấu đảo Ø100 mm, mặt bích Ø160 mm và hai giá đỡ. Ổ dao bốn mặt cố định kẹp thân dao cao tối đa 10 mm.

Cấu tạo và khả năng gia công của máy tiện mini để bàn

Hệ thống trục chính và mâm cặp

Lỗ suốt trục chính 20 mm, đầu côn lỗ MT3 cho phép gắn mũi khoan, mũi doa hoặc phụ kiện mở rộng. Mâm cặp ∅100 mm đi kèm mặt bích gắn ∅160 mm, kẹp chặt phôi tròn hoặc phôi vuông nhỏ. Chiều cao tâm 90 mm tạo không gian làm việc thoải mái cho chi tiết có đường kính trung bình. Đầu chống tâm cố định MT2 hỗ trợ kẹp phôi dài, giảm rung động khi tiện.

• Đầu côn lỗ trục chính MT3
• Đầu chống tâm cố định MT2
• Mâm cặp ∅100 mm, mặt bích ∅160 mm
• Chiều cao tâm 90 mm
• Lỗ suốt trục chính 20 mm

Giá đỡ di động và giá đỡ cố định cho phép điều chỉnh vị trí dao tiện theo chiều dài phôi. Bàn cặp quay ren tích hợp, hỗ trợ gia công ren hệ mét mà không cần thay đổi bánh răng phức tạp. Hành trình dọc và ngang đủ lớn để tiện chi tiết dài tới 300 mm.

Hệ thống truyền động và điều tốc

Mô tơ 0,5 kW nguồn 230V dẫn động qua hệ thống đai hai cấp. Cấp thấp 100÷1100 rpm phù hợp tiện thép, gang, vật liệu cứng. Cấp cao 200÷2500 rpm dùng cho nhôm, đồng, nhựa, gỗ. Chuyển cấp bằng tay, đơn giản, không cần công cụ đặc biệt. Băng máy chịu lực tốt, giảm rung khi gia công tốc độ cao.

• Hai cấp tốc độ: 100÷1100 rpm / 200÷2500 rpm
• Công suất mô tơ 0,5 kW
• Nguồn điện 230V 50Hz
• Chuyển cấp thủ công

Hệ thống truyền động đai giảm tiếng ồn, bảo trì đơn giản. Băng máy gang đúc chắc chắn, hấp thụ rung động tốt. Bàn xe dao di chuyển mượt mà trên ray trượt mài chính xác, đảm bảo độ song song khi tiện dọc.

Khả năng gia công ren và ứng dụng thực tế

Gia công ren hệ mét và inch

Bàn cặp quay ren tích hợp cho phép cắt 9 dãy ren hệ mét từ 0,5 đến 2,5 mm, đáp ứng hầu hết tiêu chuẩn ren thông dụng M3 đến M20. Hệ inch từ 8 đến 48 TPI phục vụ gia công ren ống, ren máy nhập khẩu. Chuyển đổi bước ren qua hộp số hoặc bánh răng thay, không cần tháo lắp phức tạp.

• 9 dãy ren hệ mét: 0,5÷2,5 mm
• Bàn cặp quay ren tích hợp
• Chuyển đổi bước ren đơn giản

Độ chính xác ren đạt cấp 6H đến 7H, phù hợp sản xuất linh kiện cơ khí nhỏ, sửa chữa thiết bị, chế tạo mô hình. Dao tiện ren gắn trên giá dao cố định, điều chỉnh góc cắt dễ dàng. Tốc độ quay thấp khi cắt ren giúp bề mặt nhẵn, giảm mài mòn dao.

Ứng dụng trong xưởng nhỏ và đào tạo

Máy tiện mini để bàn FERVI 0716 phù hợp xưởng cơ khí nhỏ, garage sửa chữa ô tô, xe máy, chế tạo phụ tùng thay thế. Kích thước nhỏ gọn, dễ bố trí trên bàn làm việc hoặc giá đỡ di động. Trọng lượng 40 kg cho phép một người di chuyển khi cần. Trong đào tạo nghề, thiết bị này giúp học viên làm quen với nguyên lý tiện, thực hành gia công trục, lỗ, ren, mặt đầu. Chi phí vận hành thấp, bảo trì đơn giản, phù hợp cơ sở dạy nghề quy mô vừa và nhỏ.
