Máy tiện

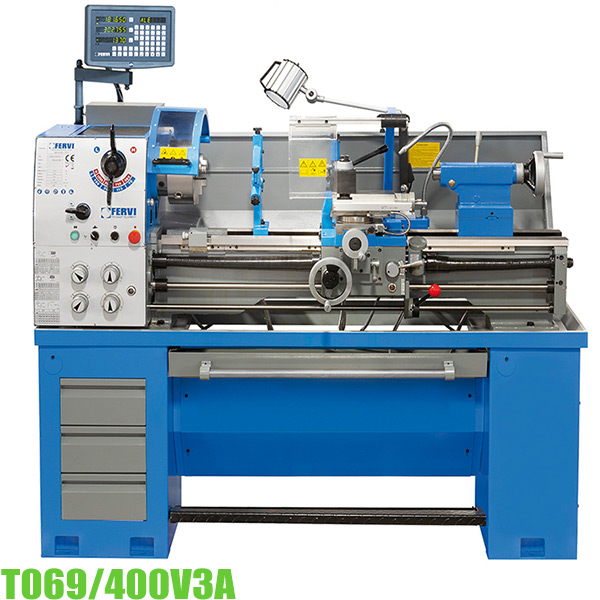

Máy tiện cơ T069/400V3A mâm cặp Ø190 mm, bàn làm việc 1000mm

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý
Máy tiện cơ T069/400V3A dùng mâm cặp 3 chấu tự định tâm đường kính 190 mm. Bàn làm việc dài 1000 mm phù hợp gia công chi tiết dài. Động cơ 3 pha 400V cho trục chính tốc độ 70-2000 rpm và tiện được ren hệ mét lẫn hệ inch. Đi kèm giá đỡ di động, giá đỡ cố định và hệ thống làm mát.
SKU: T069-400V3A
576.504.000,0 đ
Trạng thái kho: Hết hàng
Giá tham khảo, gồm VAT
Mô tả

Máy tiện FERVI T069-400V3A là bản có bộ hiển thị số ba trục của dòng T069. Hậu tố 3A trong tên model chính là dấu hiệu đó. Màn hình đọc vị trí bàn xe dao, bàn dao ngang và nòng ụ động. Nó cho số thay vì bắt người thợ đếm vạch trên tay quay. Khác biệt lớn nhất nằm ở loạt chi tiết giống nhau. Đếm vạch thì sai số mỗi lần cắt cộng dồn lại qua từng chi tiết. Đọc số thì mỗi lần cắt đều quay về cùng một gốc toạ độ.

Máy nặng 640 kg, dùng hộp số bánh răng chứ không phải biến tần. Dải tốc độ trục chính chạy từ 70 đến 2.000 vòng mỗi phút. Chiều cao tâm 190 mm cho đường kính quay 380 mm trên băng máy. Trên bàn dao ngang là 225 mm, qua hốc băng đã tháo là 503 mm. Khoảng cách hai mũi tâm 1.000 mm, lỗ suốt trục chính 51 mm. Đầu trục chính Camlock D1-5, côn lỗ Morse MT6, ụ động côn MT4. Mô tơ 400 V ba pha, công suất 1,5 kW. Dải ren hệ mét từ 0,4 đến 7 mm, hệ inch từ 4 đến 56 TPI. Gói phụ kiện gồm mâm ba chấu đảo Ø200 mm và mâm bốn chấu đảo Ø200 mm.

Máy tiện cơ mâm cặp Ø200 mm, bàn làm việc 1000mm

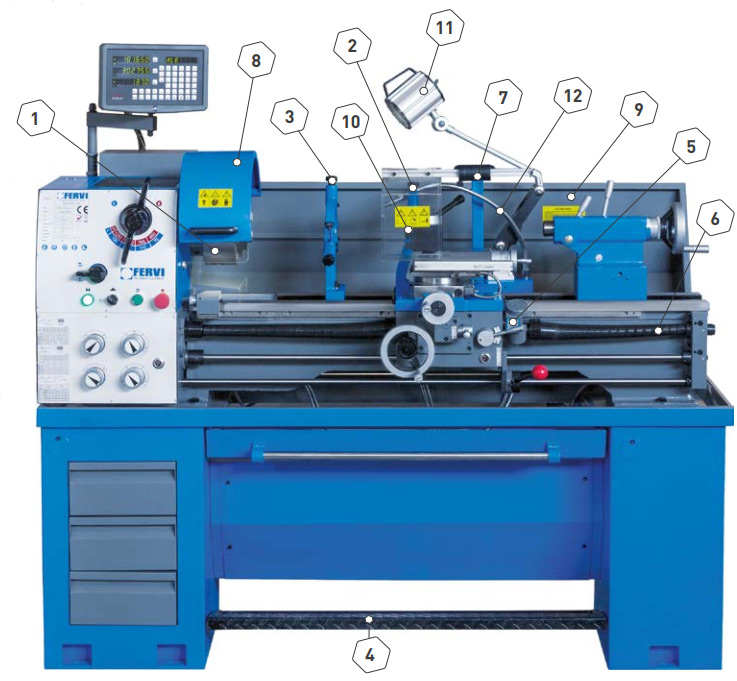

cấu tạo máy tiện cơ khí T069/400V3A

  1. Mâm cặp 3 chấu tự định tâm ø200 mm
  2. Giá đỡ di động
  3. Giá đỡ cố định
  4. Chân phanh
  5. Bàn cặp quay ren
  6. Tấm bảo vệ trục vít me
  7. Tấm bảo vệ ổ dao
  8. Tấm bảo vệ mâm cặp
  9. Vách ngăn chống văng
  10. Ổ thay dao nhanh T0AE
  11. Đèn làm việc
  12. Hệ thống làm mát

Thông số máy tiện cơ khí vạn năng Fervi

  • Chiều cao từ băng máy đến tâm mâm cặp: 190 mm
  • Đường kính tiện lớn nhất qua băng máy: 380 mm
  • Đường kính tiện lớn nhất qua bàn xe dao: 225 mm
  • Đường kính tiện lớn nhất qua hầu: 503 mm
  • Khoảng cách giữa mâm cặp và đầu chống tâm: 1000 mm
  • Đường kính trục mâm cặp: 52 mm
  • Mâm cặp chính: Camlock D1-5
  • Đầu côn kẹp chống tâm: MT6
  • Dãy tốc độ trục chính: 70 ÷ 2000 rpm
  • Lượng ăn dao dọc: 0,052 ÷ 1,392 mm/rev
  • Lượng ăn dao ngang: 0,014 ÷ 0,380 mm/rev
  • Dãy ren hệ mét: 0,4 ÷ 7 mm
  • Dãy ren hệ inch: 4 ÷ 56 TPI
  • Đầu ụ chống tâm: MT4
  • Mô tơ dẫn động 3F: 400V 50Hz 1,5kW
  • Khối lượng: 650kg
  • Kích thước đóng gói: 1930 x 760 x 1600h mm

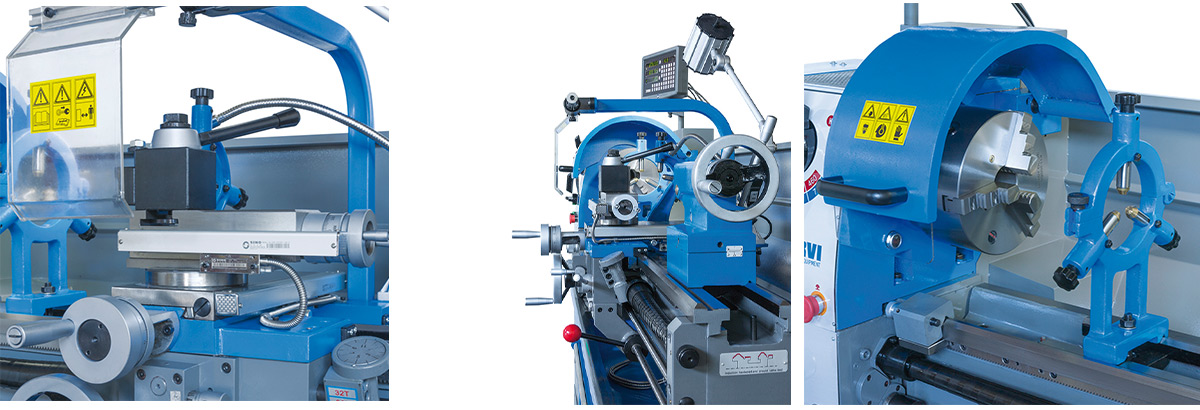

chi tiết máy tiện T069/400V3A

Linh kiện đi kèm:

  • Mâm cặp 3 chấu tự định tâm ø200 mm
  • Ống lót giảm MT6/4
  • Mâm cặp hoa mai ø320 mm
  • Giá đỡ di động
  • Giá đỡ cố định
  • Đầu chống tâm cố định MT4
  • Đầu chống tâm di động MT4
  • Chân phanh
  • Bàn cặp quay ren
  • Tấm bảo vệ trục vít me
  • Tấm bảo vệ mâm cặp
  • Vách ngăn chống văng
  • Ổ thay dao nhanh T0AE
  • Đèn làm việc
  • Hệ thống làm mát
