Mâm cặp máy tiện

Mâm cặp 3 chấu tự định tâm FERVI M075A, Ø80 đến Ø400 mm

★ 0.0 (0 đánh giá)

Đã bán: 0

Nhập khẩu từ: Ý

Mâm cặp 3 chấu tự định tâm FERVI M075A, tám cỡ từ Ø80 đến Ø400 mm. Ba chấu ăn đồng thời bằng một chìa vặn nên phôi tròn tự vào tâm. Kèm ba bộ chấu: chấu trong, chấu ngoài và chấu mềm. Chấu thuận kẹp ngoài từ 2 đến 210 mm. Lỗ suốt Ø16 đến Ø145 mm.

SKU: M075Ax

Có 8 biến thể

9.236.000,0 đ - 67.470.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Catalogue PDF

Mô tả

Mâm cặp ba chấu tự định tâm là đồ gá cơ bản nhất trên máy tiện. Vặn một chìa là ba chấu tiến vào cùng lúc, nên phôi tròn tự nằm đúng tâm trục chính mà thợ không phải rà đồng hồ so. Dòng M075A của FERVI phủ tám cỡ từ Ø80 đến Ø400 mm, từ máy tiện bàn nhỏ tới máy tiện xưởng.

Điểm riêng của M075A so với các dòng khác là đi kèm BA bộ chấu chứ không phải hai: ngoài chấu trong và chấu ngoài còn có thêm bộ chấu mềm để thợ tự tiện lại theo biên dạng chi tiết của mình. Nhờ vậy cùng một mâm vừa chạy được hàng loạt phôi tròn thông thường, vừa gá được chi tiết đòi hỏi kẹp chắc mà không để lại vết hằn. Lỗ suốt giữa mâm từ Ø16 đến Ø145 mm cho phép luồn phôi thanh dài qua trục chính.

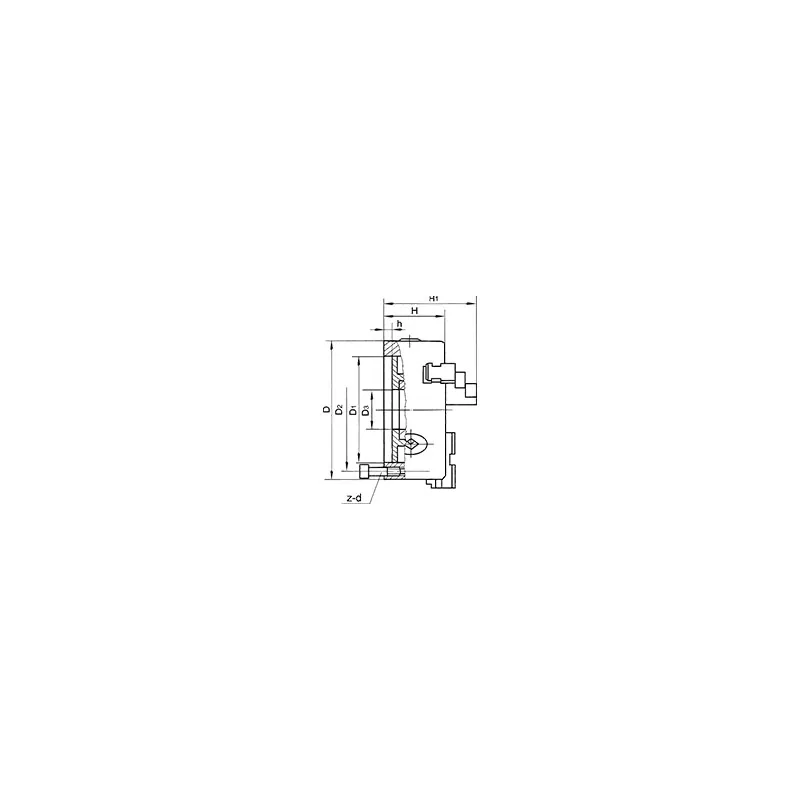

Bảng cỡ bên dưới ghi đủ ba dải đường kính kẹp được, lỗ suốt, chiều cao và các kích thước lắp lên mặt bích trục chính, để đối chiếu trước khi đặt hàng.

Mâm cặp 3 chấu tự định tâm FERVI M075A,
Ø80 đến Ø400 mm

Điểm riêng của M075A là đi kèm BA bộ chấu chứ không phải hai. Ngoài chấu trong và chấu ngoài còn có bộ chấu mềm để thợ tự tiện theo biên dạng phôi. Lỗ suốt giữa mâm cho phôi dài xuyên qua, Ø16 mm ở mâm Ø80 và Ø145 mm ở mâm Ø400. Mâm Ø400 nặng 71 kg, cần cẩu nhỏ khi thay.

Bảng cỡ

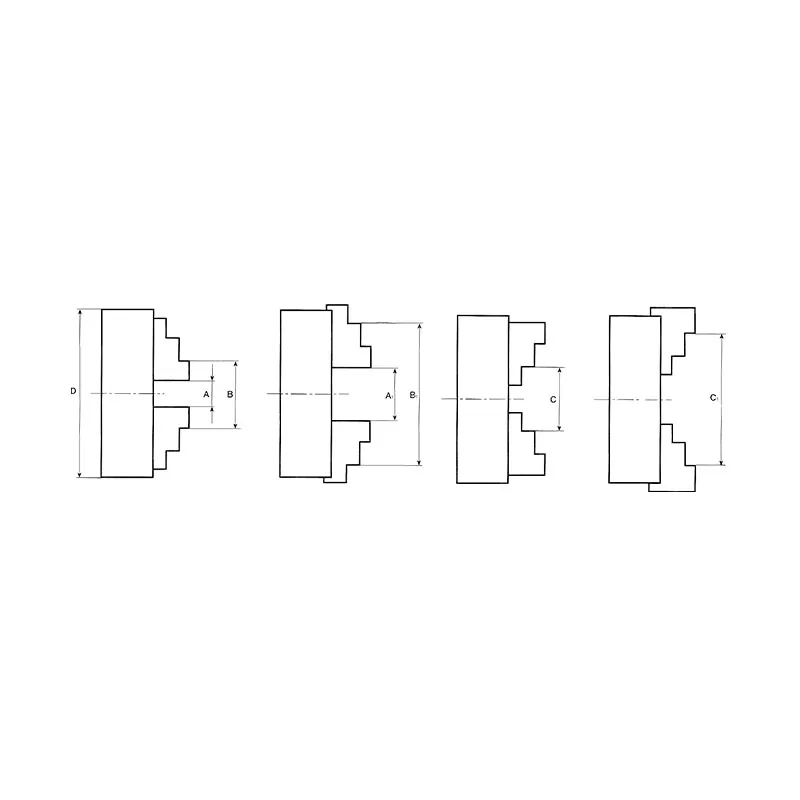

Đường kính mâm D	Kẹp ngoài, chấu thuận	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ suốt D3	Chiều cao H	Khối lượng	Mã hàng
80 mm	2 - 22 mm	25 - 70 mm	22 - 63 mm	16 mm	50 mm	1,9 kg	M075A-080
100 mm	2 - 30 mm	30 - 90 mm	30 - 80 mm	22 mm	55 mm	3,2 kg	M075A-100
125 mm	2,5 - 40 mm	38 - 125 mm	38 - 110 mm	30 mm	58 mm	5,0 kg	M075A-125
160 mm	3 - 55 mm	50 - 160 mm	55 - 145 mm	45 mm	65 mm	8,8 kg	M075A-160
200 mm	4 - 85 mm	65 - 200 mm	65 - 200 mm	65 mm	75 mm	15,5 kg	M075A-200
250 mm	6 - 110 mm	80 - 250 mm	90 - 250 mm	80 mm	80 mm	25,7 kg	M075A-250
320 mm	11,5 - 145 mm	95 - 320 mm	110 - 320 mm	100 mm	95 mm	47,5 kg	M075A-320
400 mm	15 - 210 mm	120 - 400 mm	120 - 400 mm	145 mm	101,5 mm	71,0 kg	M075A-400

Thuyết minh kỹ thuật

Mâm cặp tự định tâm cho máy tiện
Công dụng: kẹp phôi tròn, kẹp đồng tâm bằng một chìa vặn
Dẫn hướng đơn, chấu liền khối
Ba bộ chấu: chấu trong, chấu ngoài và chấu mềm
Kẹp đồng tâm ba chấu
Kèm chìa vặn và bu lông bắt chấu
Vật liệu: thép
Mặt bích sau có lỗ ren bắt vào trục chính
Ứng dụng: máy tiện vạn năng, máy tiện ren vít

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Chiều cao	Gờ định tâm D2	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ ren	Phạm vi kẹp (mm)	Trọng lượng	Vòng lỗ bắt D1	Đk lỗ	Đường kính	Đầu vuông
⋮⋮	M075A-160	14.100.000,0 đ	65mm	142 mm	50 - 160 mm	55 - 145 mm	3-M8	3 - 55 mm	8.800g	130 mm	45 mm	Ø160mm	10.00 mm
⋮⋮	M075A-080	9.236.000,0 đ	50mm	66 mm	25 - 70 mm	22 - 63 mm	3-M6	2 - 22 mm	1.900g	55 mm	16 mm	Ø80mm	8.00 mm
⋮⋮	M075A-100	10.148.000,0 đ	55mm	84 mm	30 - 90 mm	30 - 80 mm	3-M8	2 - 30 mm	3.200g	72 mm	22 mm	Ø100mm	8.00 mm
⋮⋮	M075A-125	10.943.000,0 đ	58mm	108 mm	38 - 125 mm	38 - 110 mm	3-M8	2,5 - 40 mm	5.000g	95 mm	30 mm	125mm	10.00 mm
⋮⋮	M075A-200	20.142.000,0 đ	75mm	180 mm	65 - 200 mm	65 - 200 mm	3-M10	4 - 85 mm	15.500g	165 mm	65 mm	200mm	12 mm
⋮⋮	M075A-250	24.486.000,0 đ	80mm	226 mm	80 - 250 mm	90 - 250 mm	3-M12	6 - 110 mm	25.700g	206 mm	80 mm	250mm	12 mm
⋮⋮	M075A-320	44.896.000,0 đ	95mm	290 mm	95 - 320 mm	110 - 320 mm	3-M16	11,5 - 145 mm	47.500g	270 mm	100 mm	320mm	13 mm
⋮⋮	M075A-400	67.470.000,0 đ	101.5mm	368 mm	120 - 400 mm	120 - 400 mm	3-M16	15 - 210 mm	71.000g	340 mm	145 mm	400mm	14.0 mm
