Mâm cặp 3 chấu tự định tâm camlock FERVI M078A, Ø160 đến Ø400 mm

Đã bán: 0

Nhập khẩu từ: Ý

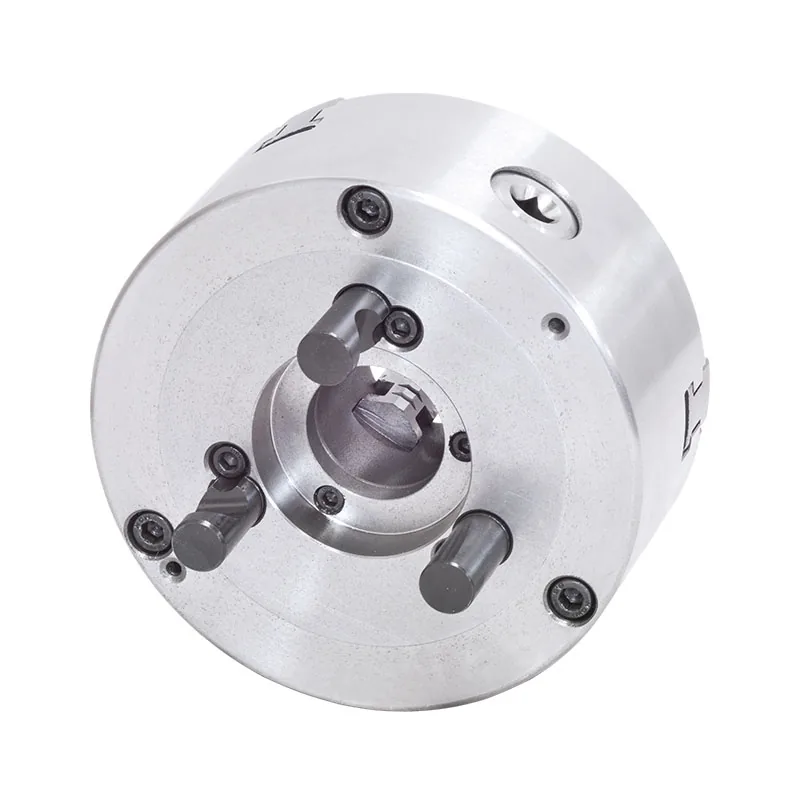

Mâm cặp 3 chấu tự định tâm camlock FERVI M078A, chín bản từ Ø160 đến Ø400 mm. Mặt sau có chốt camlock DIN 55029 nên tháo lắp mâm chỉ cần xoay cam, không phải vặn bu lông. Ngõng lắp D1-4, D1-5, D1-6 và D1-8. Kèm ba bộ chấu và chìa vặn.

SKU: M078Ax

Có 9 biến thể

11.610.000,0 đ - 70.448.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Catalogue PDF

Mô tả

Trên máy tiện đời mới, trục chính thường làm theo kiểu camlock chuẩn DIN 55029: mặt bích có các chốt côn, chỉ cần xoay vài cam một phần tư vòng là mâm khoá chặt, tháo ra cũng nhanh như vậy. Dòng M078A của FERVI là mâm cặp ba chấu tự định tâm đã làm sẵn mặt sau theo kiểu đó, nên lắp thẳng vào trục chính mà không cần mặt bích trung gian.

Bỏ được mặt bích nghĩa là bớt một lớp dung sai, mâm chạy đồng tâm hơn và chiều dài nhô ra khỏi trục chính cũng ngắn lại. Dòng này có chín bản, từ mâm Ø160 đến Ø400 mm, với bốn cỡ ngõng camlock D1-4, D1-5, D1-6 và D1-8. Cùng một đường kính mâm có thể có hai ba bản ngõng khác nhau, nên kích thước phải tra trước tiên là CỠ NGÕNG của trục chính chứ không phải đường kính mâm.

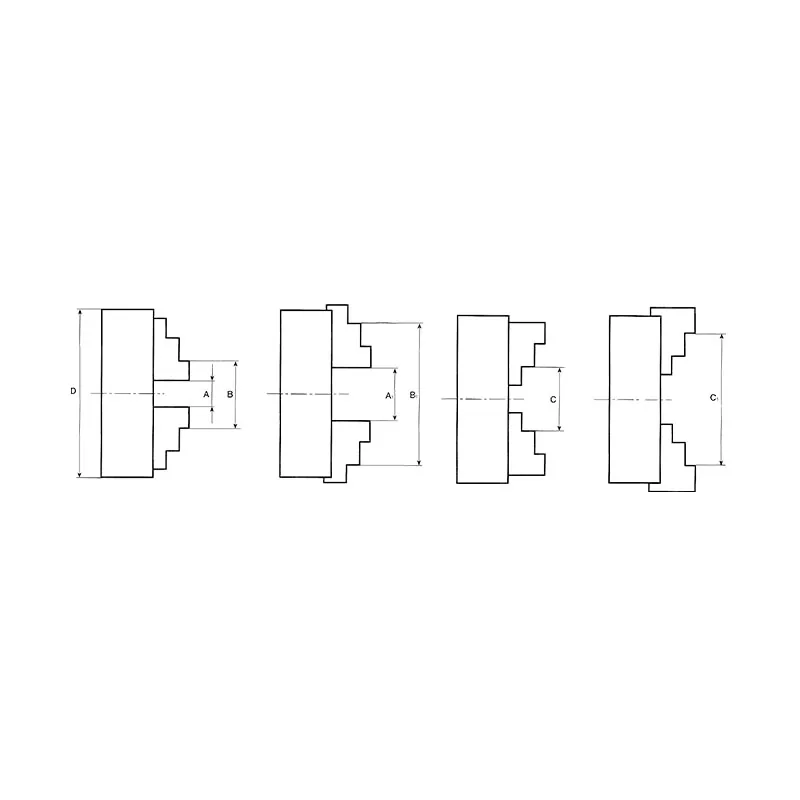

Mâm kèm ba bộ chấu và chìa vặn; bảng cỡ bên dưới ghi đủ ngõng lắp, ba dải đường kính kẹp được, lỗ suốt và khối lượng từng bản.

Mâm cặp 3 chấu tự định tâm camlock FERVI M078A,
ngõng lắp camlock D1-4 đến D1-8

Chọn bản theo ngõng trục chính của máy chứ không chỉ theo đường kính mâm. Ø200 có hai bản D1-4 và D1-5; Ø250 có ba bản D1-5, D1-6 và D1-8; Ø320 có hai bản D1-6 và D1-8. Ngõng lớn hơn chịu mô men cắt nặng hơn nhưng phải khớp đúng mũi trục máy. Bản Ø400 chỉ có một ngõng D1-8, nặng 82 kg.

Bảng cỡ

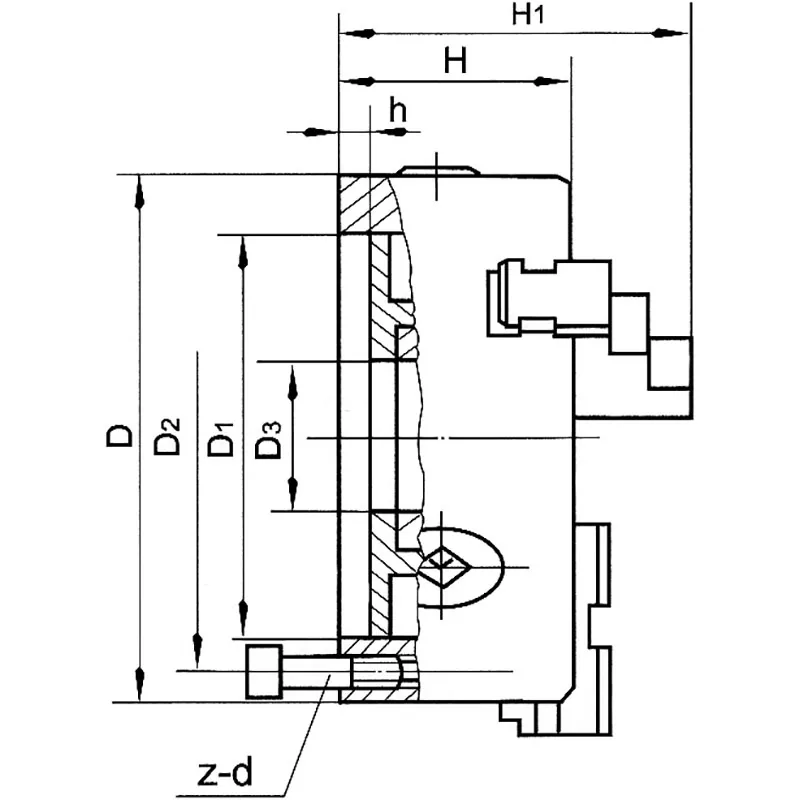

Đường kính mâm D	Ngõng camlock	Kẹp ngoài, chấu thuận	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ suốt D3	Khối lượng	Mã hàng
160 mm	D1-4	3 - 55 mm	50 - 160 mm	55 - 145 mm	40 mm	10,6 kg	M078A-160-D1-4
200 mm	D1-4	4 - 85 mm	65 - 200 mm	65 - 200 mm	50 mm	17,0 kg	M078A-200-D1-4
200 mm	D1-5	4 - 85 mm	65 - 200 mm	65 - 200 mm	50 mm	20,1 kg	M078A-200-D1-5
250 mm	D1-5	6 - 110 mm	80 - 250 mm	90 - 250 mm	70 mm	32,0 kg	M078A-250-D1-5
250 mm	D1-6	6 - 110 mm	80 - 250 mm	90 - 250 mm	80 mm	32,0 kg	M078A-250-D1-6
250 mm	D1-8	6 - 110 mm	80 - 250 mm	90 - 250 mm	80 mm	32,0 kg	M078A-250-D1-8
320 mm	D1-6	11,5 - 145 mm	95 - 320 mm	110 - 320 mm	102 mm	51,0 kg	M078A-320-D1-6
320 mm	D1-8	11,5 - 145 mm	95 - 320 mm	110 - 320 mm	102 mm	51,0 kg	M078A-320-D1-8
400 mm	D1-8	15 - 210 mm	120 - 400 mm	120 - 400 mm	130 mm	82,0 kg	M078A-400-D1-8

Thuyết minh kỹ thuật

Mâm cặp tự định tâm cho máy tiện, lắp nhanh kiểu camlock
Công dụng: kẹp phôi tròn đồng tâm, tháo lắp mâm không cần vặn bu lông
Mặt sau có chốt camlock theo tiêu chuẩn DIN 55029
Ngõng côn ngắn ăn thẳng vào trục chính, khoá bằng cam xoay
Dẫn hướng đơn, chấu liền khối
Ba bộ chấu: chấu trong, chấu ngoài và chấu mềm
Kèm chìa vặn và bu lông bắt chấu
Vật liệu: thép
Ứng dụng: máy tiện có mũi trục camlock

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Gờ định tâm D2	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ ren	Ngõng camlock	Phạm vi kẹp (mm)	Trọng lượng	Vòng lỗ bắt D1	Đk lỗ	Đường kính	Đầu vuông
⋮⋮	M078A-160-D1-4	11.610.000,0 đ	82,6 mm	50 - 160 mm	55 - 145 mm	3-M10	D1-4	3 - 55 mm	10.600g	63,513 mm	40 mm	Ø160mm	10.00 mm
⋮⋮	M078A-200-D1-4	16.325.000,0 đ	82,6 mm	65 - 200 mm	65 - 200 mm	3-M10	D1-4	4 - 85 mm	17.000g	63,513 mm	50 mm	200mm	12 mm
⋮⋮	M078A-200-D1-5	16.325.000,0 đ	104,8 mm	65 - 200 mm	65 - 200 mm	6-M12	D1-5	4 - 85 mm	20.100g	82,563 mm	50 mm	200mm	12 mm
⋮⋮	M078A-250-D1-5	21.036.000,0 đ	104,8 mm	80 - 250 mm	90 - 250 mm	6-M12	D1-5	6 - 110 mm	32.000g	82,563 mm	70 mm	250mm	12 mm
⋮⋮	M078A-250-D1-6	21.036.000,0 đ	133,4 mm	80 - 250 mm	90 - 250 mm	6-M16	D1-6	6 - 110 mm	32.000g	106,375 mm	80 mm	250mm	12 mm
⋮⋮	M078A-250-D1-8	21.036.000,0 đ	171,4 mm	80 - 250 mm	90 - 250 mm	6-M20	D1-8	6 - 110 mm	32.000g	139,719 mm	80 mm	250mm	12 mm
⋮⋮	M078A-320-D1-6	43.144.000,0 đ	133,4 mm	95 - 320 mm	110 - 320 mm	6-M16	D1-6	11,5 - 145 mm	51.000g	106,375 mm	102 mm	320mm	13 mm
⋮⋮	M078A-320-D1-8	43.144.000,0 đ	171,4 mm	95 - 320 mm	110 - 320 mm	6-M20	D1-8	11,5 - 145 mm	51.000g	139,719 mm	102 mm	320mm	13 mm
⋮⋮	M078A-400-D1-8	70.448.000,0 đ	171,4 mm	120 - 400 mm	120 - 400 mm	6-M20	D1-8	15 - 210 mm	82.000g	139,719 mm	130 mm	400mm	14.0 mm
