Mâm cặp máy tiện

Mâm cặp 4 chấu tự định tâm camlock FERVI M079A, Ø160 đến Ø400 mm

Đã bán: 0

Nhập khẩu từ: Ý

Mâm cặp 4 chấu tự định tâm camlock FERVI M079A, chín bản từ Ø160 đến Ø400 mm. Bốn chấu ăn cùng lúc nên kẹp được cả phôi vuông. Mặt sau có chốt camlock DIN 55029 nên tháo lắp mâm chỉ cần xoay cam, không phải vặn bu lông; ngõng lắp D1-4 đến D1-8. Kèm ba bộ chấu và chìa vặn.

SKU: M079Ax

Có 9 biến thể

13.541.000,0 đ - 75.643.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Catalogue PDF

Mô tả

Dòng M079A của FERVI là mâm cặp BỐN chấu tự định tâm làm sẵn mặt sau theo kiểu camlock chuẩn DIN 55029. Nó gộp hai ưu điểm: bốn chấu ăn đồng thời nên kẹp được cả phôi vuông lẫn phôi tròn mà vẫn tự vào tâm, còn mặt sau camlock thì lắp thẳng vào trục chính máy tiện đời mới, chỉ xoay vài cam một phần tư vòng là xong, không cần mặt bích trung gian.

Bỏ được mặt bích nghĩa là bớt một lớp dung sai và mâm nhô ra khỏi trục chính ngắn hơn. Dòng này có chín bản, từ mâm Ø160 đến Ø400 mm, với bốn cỡ ngõng D1-4, D1-5, D1-6 và D1-8. Cùng một đường kính mâm thường có hai ba bản ngõng khác nhau, nên việc đầu tiên khi chọn hàng là tra CỠ NGÕNG trên trục chính của máy, sau đó mới tới đường kính mâm.

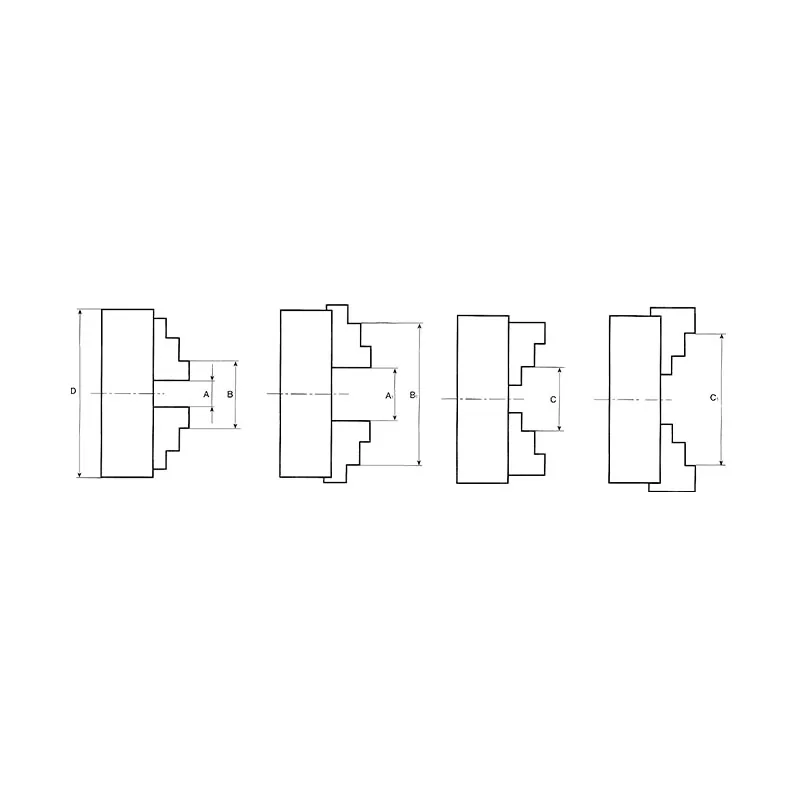

Hàng giao kèm ba bộ chấu và chìa vặn; bảng cỡ bên dưới ghi đủ ngõng lắp, ba dải đường kính kẹp được, lỗ suốt và khối lượng của từng bản.

Mâm cặp 4 chấu tự định tâm camlock FERVI M079A,
ngõng lắp camlock D1-4 đến D1-8

So với bản 3 chấu cùng cỡ, bản 4 chấu nặng hơn chừng 4 đến 10 phần trăm vì thân mâm dày hơn để mở thêm rãnh chấu, Ø400 lên 90 kg. Bù lại phôi vuông và phôi chữ nhật vào tâm ngay, không phải rà từng chấu. Dải ngõng camlock D1-4 đến D1-8 trùng với bản M078A nên lắp lẫn được trên cùng một máy.

Bảng cỡ

Đường kính mâm D	Ngõng camlock	Kẹp ngoài, chấu thuận	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ suốt D3	Khối lượng	Mã hàng
160 mm	D1-4	3 - 55 mm	50 - 160 mm	55 - 145 mm	40 mm	11,0 kg	M079A-160-D1-4
200 mm	D1-4	4 - 85 mm	65 - 200 mm	65 - 200 mm	50 mm	19,0 kg	M079A-200-D1-4
200 mm	D1-5	4 - 85 mm	65 - 200 mm	65 - 200 mm	50 mm	19,0 kg	M079A-200-D1-5
250 mm	D1-5	6 - 110 mm	80 - 250 mm	90 - 250 mm	70 mm	35,0 kg	M079A-250-D1-5
250 mm	D1-6	6 - 110 mm	80 - 250 mm	90 - 250 mm	80 mm	35,0 kg	M079A-250-D1-6
250 mm	D1-8	6 - 110 mm	80 - 250 mm	90 - 250 mm	80 mm	35,0 kg	M079A-250-D1-8
320 mm	D1-6	11,5 - 145 mm	95 - 320 mm	110 - 320 mm	102 mm	56,0 kg	M079A-320-D1-6
320 mm	D1-8	11,5 - 145 mm	95 - 320 mm	110 - 320 mm	102 mm	56,0 kg	M079A-320-D1-8
400 mm	D1-8	15 - 210 mm	120 - 400 mm	120 - 400 mm	130 mm	90,0 kg	M079A-400-D1-8

Thuyết minh kỹ thuật

Mâm cặp tự định tâm cho máy tiện, lắp nhanh kiểu camlock
Công dụng: kẹp phôi tròn đồng tâm, tháo lắp mâm không cần vặn bu lông
Mặt sau có chốt camlock theo tiêu chuẩn DIN 55029
Ngõng côn ngắn ăn thẳng vào trục chính, khoá bằng cam xoay
Dẫn hướng đơn, chấu liền khối
Ba bộ chấu: chấu trong, chấu ngoài và chấu mềm
Kèm chìa vặn và bu lông bắt chấu
Vật liệu: thép
Ứng dụng: máy tiện có mũi trục camlock

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Gờ định tâm D2	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ ren	Ngõng camlock	Phạm vi kẹp (mm)	Trọng lượng	Vòng lỗ bắt D1	Đk lỗ	Đường kính	Đầu vuông
⋮⋮	M079A-160-D1-4	13.541.000,0 đ	82,6 mm	50 - 160 mm	55 - 145 mm	3-M10	D1-4	3 - 55 mm	11.000g	63,513 mm	40 mm	Ø160mm	10.00 mm
⋮⋮	M079A-200-D1-4	18.587.000,0 đ	82,6 mm	65 - 200 mm	65 - 200 mm	3-M10	D1-4	4 - 85 mm	19.000g	63,513 mm	50 mm	200mm	12 mm
⋮⋮	M079A-200-D1-5	18.587.000,0 đ	104,8 mm	65 - 200 mm	65 - 200 mm	6-M12	D1-5	4 - 85 mm	19.000g	82,563 mm	50 mm	200mm	12 mm
⋮⋮	M079A-250-D1-5	23.371.000,0 đ	104,8 mm	80 - 250 mm	90 - 250 mm	6-M12	D1-5	6 - 110 mm	35.000g	82,563 mm	70 mm	250mm	12 mm
⋮⋮	M079A-250-D1-6	23.371.000,0 đ	133,4 mm	80 - 250 mm	90 - 250 mm	6-M16	D1-6	6 - 110 mm	35.000g	106,375 mm	80 mm	250mm	12 mm
⋮⋮	M079A-250-D1-8	23.371.000,0 đ	171,4 mm	80 - 250 mm	90 - 250 mm	6-M20	D1-8	6 - 110 mm	35.000g	139,719 mm	80 mm	250mm	12 mm
⋮⋮	M079A-320-D1-6	46.300.000,0 đ	133,4 mm	95 - 320 mm	110 - 320 mm	6-M16	D1-6	11,5 - 145 mm	56.000g	106,375 mm	102 mm	320mm	13 mm
⋮⋮	M079A-320-D1-8	46.300.000,0 đ	171,4 mm	95 - 320 mm	110 - 320 mm	6-M20	D1-8	11,5 - 145 mm	56.000g	139,719 mm	102 mm	320mm	13 mm
⋮⋮	M079A-400-D1-8	75.643.000,0 đ	171,4 mm	120 - 400 mm	120 - 400 mm	6-M20	D1-8	15 - 210 mm	90.000g	139,719 mm	130 mm	400mm	14.0 mm
