Trang chủ Mâm cặp máy tiện Mâm cặp 4 chấu tự định tâm FERVI M076A, Ø80 đến Ø400 mm

Mâm cặp máy tiện

Mâm cặp 4 chấu tự định tâm FERVI M076A, Ø80 đến Ø400 mm

★ 0.0 (0 đánh giá)

Đã bán: 0

Nhập khẩu từ: Ý

Mâm cặp 4 chấu tự định tâm FERVI M076A, tám cỡ từ Ø80 đến Ø400 mm. Bốn chấu ăn đồng thời nên kẹp được cả phôi vuông lẫn phôi tròn mà vẫn vào tâm. Kèm ba bộ chấu: chấu trong, chấu ngoài và chấu mềm. Chấu thuận kẹp ngoài từ 2 đến 210 mm. Lỗ suốt Ø16 đến Ø145 mm.

SKU: M076Ax

Có 8 biến thể

10.219.000,0 đ - 79.151.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Catalogue PDF

Mô tả

Mâm cặp bốn chấu tự định tâm giải quyết đúng việc mà mâm ba chấu chịu thua: kẹp phôi tiết diện VUÔNG. Bốn chấu ăn đồng thời bằng một chìa vặn, nên cả phôi vuông lẫn phôi tròn đều tự vào tâm mà không phải rà từng chấu như mâm độc lập. Dòng M076A của FERVI phủ tám cỡ từ Ø80 đến Ø400 mm, dùng trên máy tiện vạn năng và máy tiện ren vít.

Mâm đi kèm BA bộ chấu: chấu trong, chấu ngoài và chấu mềm; bộ chấu mềm để thợ tự tiện lại theo biên dạng chi tiết, kẹp chắc mà không bấm hằn lên mặt đã gia công. Thân mâm bằng gang, dẫn hướng đơn, lỗ suốt giữa mâm từ Ø16 đến Ø145 mm cho phép luồn phôi thanh dài xuyên qua trục chính.

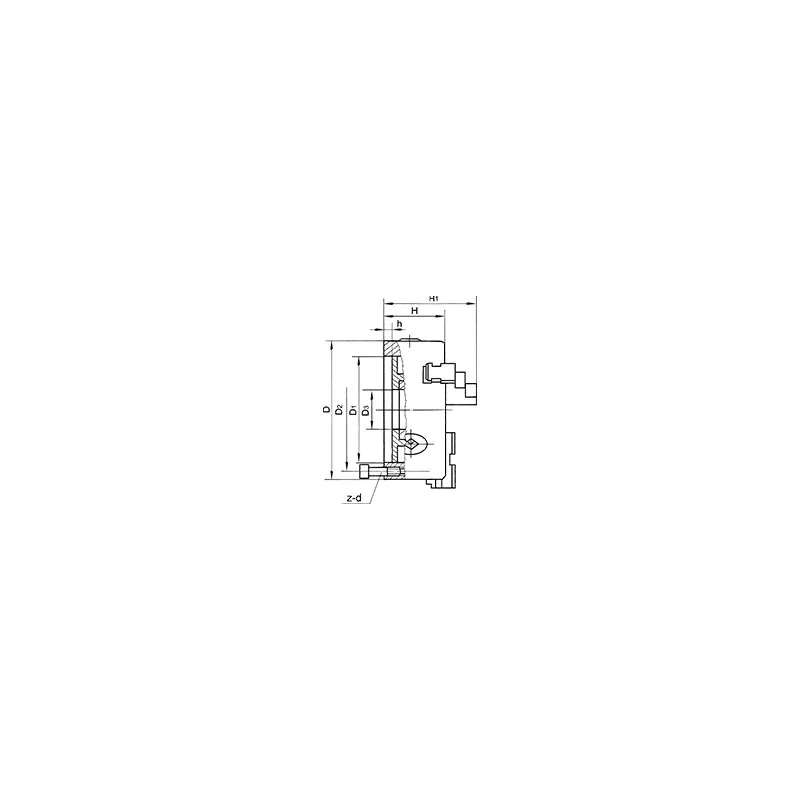

Khi chọn mâm cần đối chiếu ba kích thước ở mặt sau là vòng lỗ bắt, gờ định tâm và cỡ ren lỗ bắt với mặt bích trục chính của máy; bảng cỡ bên dưới ghi đủ các con số đó cùng ba dải đường kính kẹp được của từng cỡ mâm.

Mâm cặp 4 chấu tự định tâm FERVI M076A,
Ø80 đến Ø400 mm

Bốn chấu ăn cùng lúc là điểm khác bản mâm 4 chấu độc lập: phôi VUÔNG vào tâm ngay, không phải rà từng chấu. Đổi lại không lệch tâm có chủ ý được. Cùng cỡ mâm thì bản 4 chấu nặng hơn bản 3 chấu chừng 10 đến 40 phần trăm, mâm Ø400 lên tới 94 kg.

Bảng cỡ

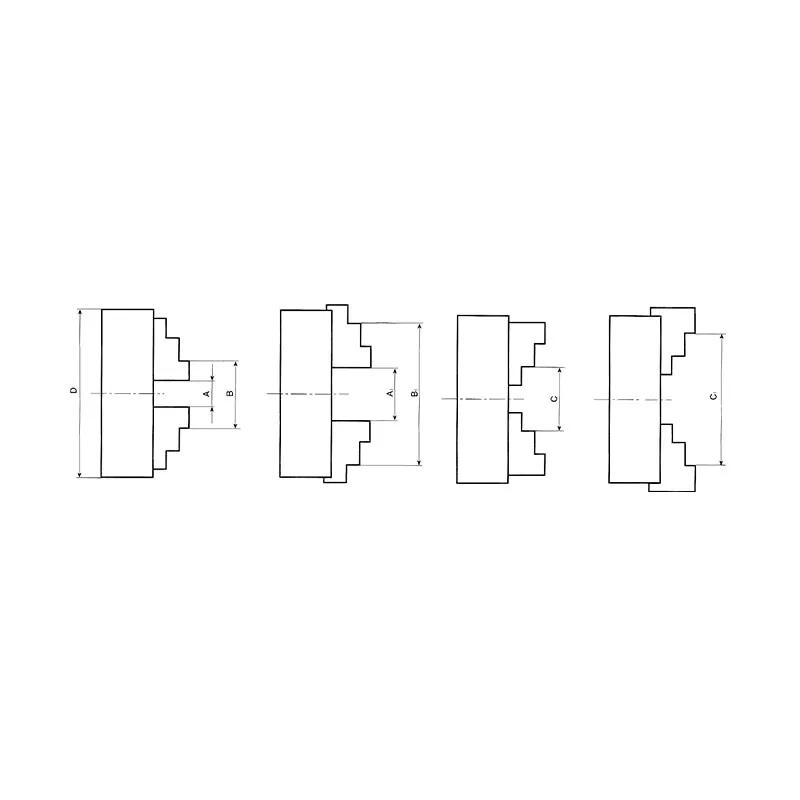

Đường kính mâm D	Kẹp ngoài, chấu thuận	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ suốt D3	Chiều cao H	Khối lượng	Mã hàng
80 mm	2 - 22 mm	25 - 70 mm	22 - 63 mm	16 mm	50 mm	2,1 kg	M076A-080
100 mm	2 - 30 mm	30 - 90 mm	30 - 80 mm	22 mm	55 mm	3,6 kg	M076A-100
125 mm	2,5 - 40 mm	38 - 125 mm	38 - 110 mm	30 mm	58 mm	5,9 kg	M076A-125
160 mm	3 - 55 mm	50 - 160 mm	55 - 145 mm	45 mm	65 mm	9,7 kg	M076A-160
200 mm	4 - 85 mm	65 - 200 mm	65 - 200 mm	65 mm	75 mm	20,3 kg	M076A-200
250 mm	6 - 110 mm	80 - 250 mm	90 - 250 mm	80 mm	80 mm	28,3 kg	M076A-250
320 mm	11,5 - 145 mm	95 - 320 mm	110 - 320 mm	100 mm	95 mm	67,0 kg	M076A-320
400 mm	15 - 210 mm	120 - 400 mm	120 - 400 mm	145 mm	101,5 mm	94,0 kg	M076A-400

Thuyết minh kỹ thuật

Mâm cặp tự định tâm cho máy tiện
Công dụng: kẹp phôi tròn, kẹp đồng tâm bằng một chìa vặn
Dẫn hướng đơn, chấu liền khối
Ba bộ chấu: chấu trong, chấu ngoài và chấu mềm
Kẹp đồng tâm bốn chấu, ăn cả phôi vuông
Kèm chìa vặn và bu lông bắt chấu
Vật liệu: thép
Mặt bích sau có lỗ ren bắt vào trục chính
Ứng dụng: máy tiện vạn năng, máy tiện ren vít

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Chiều cao	Gờ định tâm D2	Kẹp ngoài, chấu đảo	Kẹp trong	Lỗ ren	Phạm vi kẹp (mm)	Trọng lượng	Vòng lỗ bắt D1	Đk lỗ	Đường kính	Đầu vuông
⋮⋮	M076A-160	15.582.000,0 đ	65mm	142 mm	50 - 160 mm	55 - 145 mm	3-M8	3 - 55 mm	9.700g	130 mm	45 mm	Ø160mm	10.00 mm
⋮⋮	M076A-080	10.219.000,0 đ	50mm	66 mm	25 - 70 mm	22 - 63 mm	3-M6	2 - 22 mm	2.100g	55 mm	16 mm	Ø80mm	8.00 mm
⋮⋮	M076A-100	10.757.000,0 đ	55mm	84 mm	30 - 90 mm	30 - 80 mm	3-M8	2 - 30 mm	3.600g	72 mm	22 mm	Ø100mm	8.00 mm
⋮⋮	M076A-125	11.796.000,0 đ	58mm	108 mm	38 - 125 mm	38 - 110 mm	3-M8	2,5 - 40 mm	5.900g	95 mm	30 mm	125mm	10.00 mm
⋮⋮	M076A-200	25.745.000,0 đ	75mm	180 mm	65 - 200 mm	65 - 200 mm	3-M10	4 - 85 mm	20.300g	165 mm	65 mm	200mm	12 mm
⋮⋮	M076A-250	33.016.000,0 đ	80mm	226 mm	80 - 250 mm	90 - 250 mm	3-M12	6 - 110 mm	28.300g	206 mm	80 mm	250mm	12 mm
⋮⋮	M076A-320	54.719.000,0 đ	95mm	290 mm	95 - 320 mm	110 - 320 mm	3-M16	11,5 - 145 mm	67.000g	270 mm	100 mm	320mm	13 mm
⋮⋮	M076A-400	79.151.000,0 đ	101.5mm	368 mm	120 - 400 mm	120 - 400 mm	3-M16	15 - 210 mm	94.000g	340 mm	145 mm	400mm	14.0 mm
