Máy phay đứng trục côn F050, kiểu ISO40, phay trên gang max ∅50mm

Máy phay đứng FERVI F050 là bản tiêu chuẩn của thân máy nhỏ trong dải máy phay FERVI. Trục chính dùng côn ISO 40 theo DIN 2080. Đây là chuẩn côn lớn, giữ dao chắc khi cắt nặng, và là chuẩn chung của cả bảy máy phay trong thư mục. Tốc độ trục chính đổi bằng hộp số tám cấp, từ 115 đến 1.750 vòng mỗi phút. Đổi cấp bằng cần gạt, phải dừng trục chính. Bản biến tần F050I cùng thân máy thì đổi vô cấp, không phải dừng.

Bàn máy 800 × 240 mm, hành trình dọc 380 mm và ngang 220 mm, rãnh T rộng 14 mm. Trục dọc có mô tơ 325 W chạy điện, hai trục còn lại quay tay. Tải bàn tối đa 300 kg. Máy phay mặt tối đa Ø100 mm và phay ngón Ø32 mm. Khoan trên gang đạt Ø50 mm, trên thép S235JR đạt Ø30 mm, đều tính khi đã khoan mồi. Nòng trục chính Ø90 mm, hành trình 120 mm. Đầu phay nghiêng ±45° và thân đầu xoay ±180°.

Mô tơ 400 V hai cấp công suất 0,85 và 1,5 kW. Gói kèm máy khá đầy. Có đế khay hứng phoi, hệ thống tưới nguội, đèn LED và bộ hiển thị số ba trục. Kèm thêm ê tô máy 160 mm, bộ bạc kẹp ER32 tám chiếc và bạc giảm ISO40 sang MT3. Đầu cặp khoan 3 đến 16 mm cùng trục gá B18 cũng đi theo máy. Máy nặng 930 kg, kích thước 1.380 × 1.200 × 2.100 mm.

Máy phay đứng FERVI F050 là bản tiêu chuẩn của thân máy nhỏ trong dải máy phay FERVI. Trục chính dùng côn ISO 40 theo DIN 2080. Đây là chuẩn côn lớn, giữ dao chắc khi cắt nặng, và là chuẩn chung của cả bảy máy phay trong thư mục. Tốc độ trục chính đổi bằng hộp số tám cấp, từ 115 đến 1.750 vòng mỗi phút. Đổi cấp bằng cần gạt, phải dừng trục chính. Bản biến tần F050I cùng thân máy thì đổi vô cấp, không phải dừng.

Bàn máy 800 × 240 mm, hành trình dọc 380 mm và ngang 220 mm, rãnh T rộng 14 mm. Trục dọc có mô tơ 325 W chạy điện, hai trục còn lại quay tay. Tải bàn tối đa 300 kg. Máy phay mặt tối đa Ø100 mm và phay ngón Ø32 mm. Khoan trên gang đạt Ø50 mm, trên thép S235JR đạt Ø30 mm, đều tính khi đã khoan mồi. Nòng trục chính Ø90 mm, hành trình 120 mm. Đầu phay nghiêng ±45° và thân đầu xoay ±180°.

Mô tơ 400 V hai cấp công suất 0,85 và 1,5 kW. Gói kèm máy khá đầy. Có đế khay hứng phoi, hệ thống tưới nguội, đèn LED và bộ hiển thị số ba trục. Kèm thêm ê tô máy 160 mm, bộ bạc kẹp ER32 tám chiếc và bạc giảm ISO40 sang MT3. Đầu cặp khoan 3 đến 16 mm cùng trục gá B18 cũng đi theo máy. Máy nặng 930 kg, kích thước 1.380 × 1.200 × 2.100 mm.

Máy phay đứng cỡ lớn bàn máy kích thước 800x240 mm. Động cơ 1500W với 8 cấp tốc độ từ 115-1750rpm có thể điều chỉnh. Đường kính khoan tối đa trên gang 50mm có khoan mồi trước. Trục chính côn kiểu IS040 hoặc DIN2080. Có màn hình lớn hiển thị thông số 3 trục và cài đặt. Đầy đủ phụ kiện như đèn pin, tấm bảo hộ mua về dùng ngay.

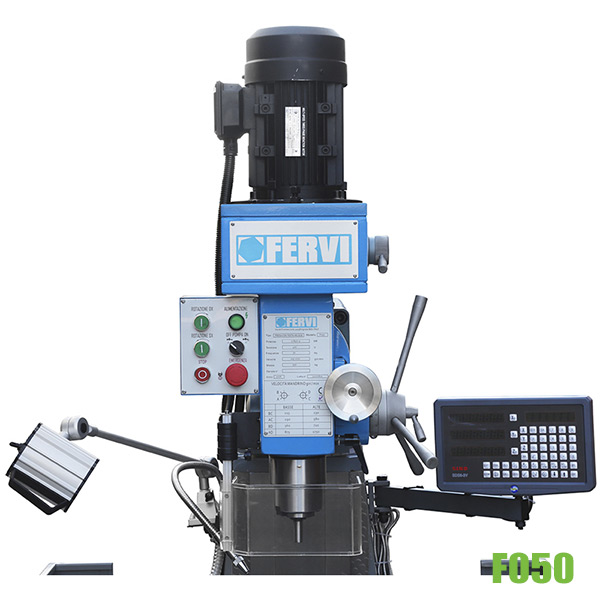

1. Động cơ cảm ứng với quạt làm mát
2. Bảng hiển thị thông số 3 trục
3. Đèn làm việc

Máy phay đứng trục côn kiểu ISO40, phay trên gang max ∅50mm

• Đường kính khoan tối đa trên gang với lỗ khoan mồi trước: Ø50 mm
• Đường kính dao phay mặt tối đa: Ø100 mm
• Đường kính dao phay ngón tối đa: Ø32 mm

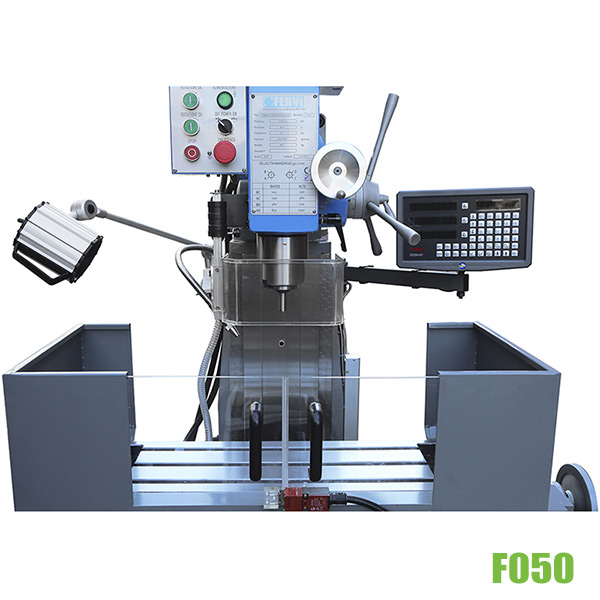

• Lỗ côn trục chính: ISO40 – DIN2080
• Hành trình trục chính (trục đứng): 120 mm
• Góc xoay đầu phay sang trái và phải: ± 90°
• Góc xoay đầu máy theo trục đứng: ± 180°

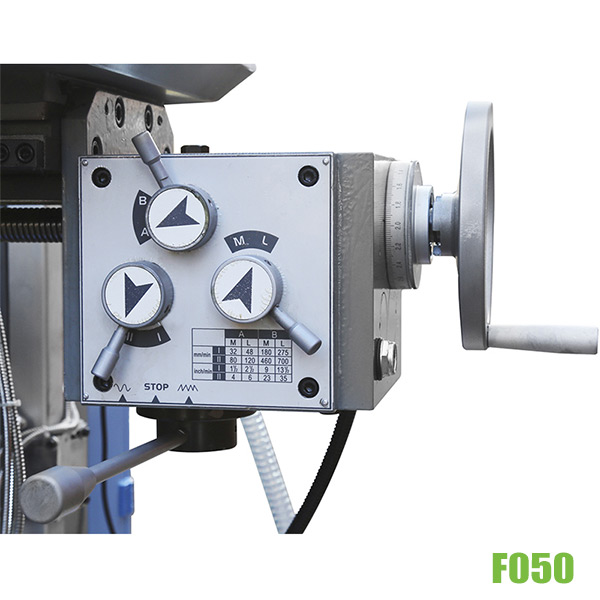

• Tốc độ quay trục chính: 8 cấp 115 ÷ 1750 rpm
• Động cơ dẫn động 3F: 400V 50Hz 0,85-1,5kW
• Kích thước bàn máy: 800 x 240 mm
• Hành trình dọc của bàn máy (trục X): 380 mm
• Hành trình ngang của bàn máy (trục Y): 220 mm
• Rãnh chữ T: 14 mm
• Khối lượng tổng: 930 kg
• Kích thước đóng gói: 1340 x 1150 x 2100 mm
