Máy phay đứng FERVI F060V, max gang Ø60mm, ngón Ø35mm

Máy phay đứng cỡ lớn động cơ mạnh mẽ 2250W. Hai dãy tốc độ 60 ÷ 500 |500 ÷ 3600 rpm, bàn làm việc rộng lớn 1246 x 230 mm. Trang bị màn hình đọc 3 trục xyz lớn để cài đặt và lưu trữ. Trục chính côn theo chuẩn quốc tế ISO 40, chuẩn Đức DIN2080. Motor cấp động 3 pha 400 V 50 Hz. Đường kính phay max trên gang có khoan mồi là 60mm. Cho nhu cầu chuyên nghiệp với các phôi kim loại cỡ lớn.

Máy phay đứng này có thiết kế linh hoạt với bộ biến tốc cơ khí và bàn làm việc có khả năng di chuyển theo cả ba trục. Nó thích hợp cho các công việc gia công cơ khí chính xác như phay mặt, phay rãnh, khoan lỗ và doa lỗ trên nhiều loại vật liệu khác nhau.

Ứng dụng

• Gia công chi tiết kim loại trong ngành cơ khí chế tạo.
• Chế tạo khuôn mẫu, phụ tùng máy móc.
• Sản xuất các bộ phận cơ khí yêu cầu độ chính xác cao.
• Sử dụng trong các xưởng cơ khí vừa và lớn, các nhà máy sản xuất linh kiện.

Tính năng cơ bản của máy phay đứng FERVI F060V

1. Hệ thống truyền động biến tốc cơ khí: Dải tốc độ trục chính rộng (60-3600 vòng/phút) phù hợp cho nhiều loại dao phay và vật liệu khác nhau.
2. Trục chính chuẩn ISO 40 – DIN 2080: Hỗ trợ nhiều loại dao cắt với đường kính lớn (dao phay mặt 100 mm, dao phay ngón 35 mm).
3. Khả năng khoan lớn:
   • Trên gang (có lỗ mồi): 60 mm
   • Trên thép S235JR (có lỗ mồi): 24 mm
4. Hệ thống bàn làm việc linh hoạt:
   • Bàn làm việc kích thước 1246 x 230 mm, có thể chịu tải lên đến 400 kg.
   • Trục X di chuyển 850 mm, trục Y 310 mm, trục Z có hành trình 457 mm.

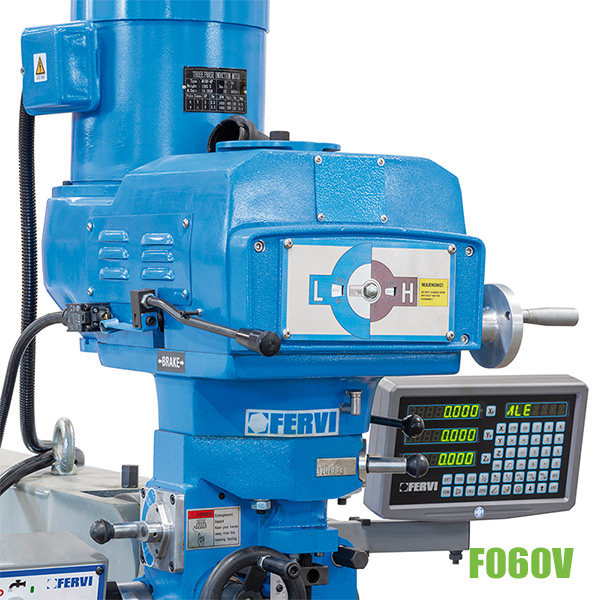

5. Đọc tọa độ số DRO 3 trục: Giúp gia công chính xác hơn, hạn chế sai số.
6. Bộ điều chỉnh tốc độ trục chính và bàn làm việc:
   • Ba mức tốc độ di chuyển bàn theo phương X, Y (42 – 262 mm/phút).
   • Điều chỉnh cấp tốc hành trình theo phương Z từ 0 đến 457 mm/phút.
7. Đầu phay xoay linh hoạt:
   • Nghiêng trái/phải ±45°
   • Quay trục chính ±90°
   • Quay thân đầu phay ±180°
8. Hệ thống làm mát và bôi trơn: Bơm tưới nguội và hệ thống bôi trơn bằng bơm tay giúp gia tăng tuổi thọ dao cụ.
9. Cấu trúc máy chắc chắn: Tổng trọng lượng 1000 kg, đảm bảo độ ổn định khi gia công.

Máy phay này phù hợp cho các xưởng gia công cơ khí cần một thiết bị mạnh mẽ, chính xác, có thể đảm nhận nhiều tác vụ khác nhau từ phay, khoan đến doa lỗ trên các loại vật liệu cứng.

1. Động cơ dẫn động
2. Đèn làm việc

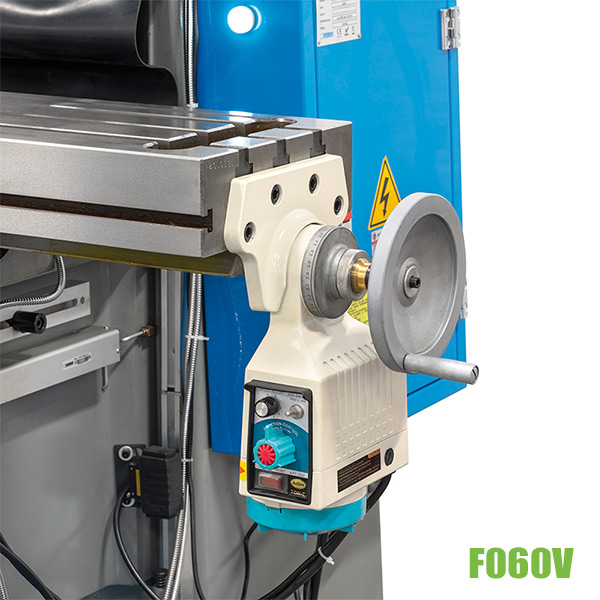

3. Động cơ bàn máy trục dọc (trục X)
4. Động cơ bàn máy trục ngang (trục Y)
5. Động cơ bàn máy trục đứng (trục Z)
6. Hệ thống làm mát
7. Bảng hiển thị thông số 3 trục

Linh kiện đi kèm:

• Hệ thống bôi trơn các trục trượt bằng bơm tay
• Đế máy có khay chứa phoi
• Đèn LED
• Hệ thống làm mát
• Bảng hiển thị thông số 3 trục

Máy phay đứng khoan max trên gang Ø60mm
phay ngón Ø35mm

• Loại máy: Máy phay đứng FERVI F060V, biến tốc cơ khí
• Tốc độ trục chính: (2 cấp) 60 – 500 | 500 – 3600 vòng/phút
• Chuẩn côn trục chính: ISO 40 – DIN 2080
• Hành trình trục chính: 127 mm
• Độ dịch chuyển quill: 86 mm
• Đầu phay nghiêng trái/phải: ± 45°
• Đầu phay xoay trục chính: ± 90°
• Thân đầu phay xoay: ± 180°
• Khả năng phay: Dao phay mặt: tối đa 100 mm. Dao phay ngón: tối đa 35 mm
• Khả năng khoan: Trên gang (có lỗ mồi): 60 mm. Trên thép S235JR (có lỗ mồi): 24 mm
• Khoảng cách trục chính – bàn: 45 – 395 mm
• Khoảng cách trục chính – cột: 215 – 450 mm
• Bàn làm việc: 1246 x 230 mm
• Tải trọng bàn làm việc: 400 kg
• Hành trình bàn làm việc: Trục X: 850 mm. Trục Y: 310 mm. Trục Z: 0 – 457 mm
• Rãnh bàn làm việc: 16 mm
• Tốc độ di chuyển bàn (X,Y): 42 – 262 mm/phút
• Tốc độ di chuyển bàn (Z): 0 – 457 mm/phút
• Cấp độ ăn dao: 0.04 – 0.08 – 0.15 mm/vòng
• Công suất motor chính: 2.25 kW (400V – 50Hz)
• Công suất motor bàn (X,Y): 180 W (400V – 50Hz)
• Công suất motor bàn (Z): 100 W (400V – 50Hz)
• Công suất bơm làm mát: 90 W (400V – 50Hz)
• Kích thước máy: 1680 x 1500 x 2100 mm
• Trọng lượng máy: 1000 kg
• Kích thước đóng gói: 1720 x 1550 x 2400 mm
• Trọng lượng đóng gói: 1119 kg
• Mã EAN: 8012667356125

Khi mua máy phay FERVI F060V này cần chú ý điều gì?

Khi mua máy phay FERVI F060V, có một số yếu tố quan trọng cần lưu ý để đảm bảo phù hợp với nhu cầu gia công và khả năng vận hành trong xưởng. Dưới đây là các điểm cần quan tâm:

1. Yêu cầu về nguồn điện

• Máy hoạt động với nguồn 400V – 50Hz (điện 3 pha), cần kiểm tra xem xưởng có hệ thống điện phù hợp hay không. Nếu chỉ có nguồn 220V, cần trang bị thêm bộ chuyển đổi.

2. Không gian lắp đặt

• Kích thước máy: 1680 x 1500 x 2100 mm, do đó cần đảm bảo có đủ không gian đặt máy.
• Trọng lượng máy 1000 kg, cần chuẩn bị nền móng chắc chắn để tránh rung lắc khi gia công.

3. Khả năng vận hành và bảo trì

• Hệ thống bôi trơn bàn trượt sử dụng bơm tay, cần kiểm tra và bổ sung dầu định kỳ để tránh hao mòn.
• Hệ thống làm mát bằng bơm tưới nguội yêu cầu kiểm tra dung dịch làm mát thường xuyên.
• Đầu phay có thể nghiêng và quay nhiều góc độ, cần siết chặt ốc cố định trước khi vận hành để đảm bảo độ chính xác.

4. Phụ kiện đi kèm và cần mua thêm

Phụ kiện có sẵn khi mua máy:

• Bàn máy có máng hứng phoi.
• Hệ thống làm mát và bơm tưới nguội.
• Đèn LED chiếu sáng khu vực gia công.
• Đồng hồ hiển thị tốc độ cơ khí.
• Hệ thống đo hành trình 3 trục DRO.
• Trục chạy motor có chế độ tốc độ nhanh.
• Bàn xoay với chế độ trung tính.
• Hệ thống bôi trơn dẫn hướng với bơm tay.

Phụ kiện cần mua thêm tùy nhu cầu:

• Bộ gá dao phay ISO 40 – DIN 2080 để kẹp dao chắc chắn.
• Ê tô máy phay phù hợp với kích thước bàn 1246 x 230 mm.
• Bộ dao phay mặt và dao phay ngón đường kính tối đa 100 mm và 35 mm.
• Dầu bôi trơn và dung dịch làm mát để duy trì hiệu suất máy.

5. Khả năng chịu tải và vật liệu gia công

• Máy có thể chịu tải tối đa 400 kg, phù hợp với các chi tiết có kích thước vừa và lớn.
• Phù hợp để gia công gang, thép kết cấu (S235JR) và các hợp kim kim loại khác.
• Độ sâu cắt và tốc độ cần điều chỉnh phù hợp với vật liệu để đảm bảo độ chính xác.

6. Đào tạo vận hành

• Máy có nhiều chức năng phức tạp như tự động chạy bàn, thay đổi tốc độ cơ khí, nghiêng đầu phay, nên người vận hành cần được đào tạo để sử dụng đúng cách.
• Hệ thống DRO 3 trục giúp gia công chính xác hơn, nhưng cần biết cách đọc và cài đặt tọa độ.

7. Bảo hành và dịch vụ kỹ thuật

• Cần kiểm tra chính sách bảo hành từ nhà cung cấp.
• Hỏi về dịch vụ hỗ trợ kỹ thuật trong trường hợp cần sửa chữa hoặc thay thế linh kiện.

Việc xem xét kỹ những yếu tố trên sẽ giúp đảm bảo máy phay FERVI F060V phù hợp với yêu cầu sản xuất và vận hành ổn định trong thời gian dài.

DRO (Digital Readout) – Bộ hiển thị tọa độ số

DRO (Digital Readout) là hệ thống hiển thị kỹ thuật số dùng để đo và hiển thị vị trí của các trục trên máy công cụ như máy phay, máy tiện, máy mài. Hệ thống này giúp người vận hành theo dõi chính xác tọa độ và di chuyển bàn máy hoặc dao cắt đến vị trí mong muốn mà không cần dùng thước đo cơ khí.

Chức năng của DRO trên máy phay FERVI F060V

• Hiển thị vị trí 3 trục (X, Y, Z): Giúp xác định tọa độ bàn làm việc chính xác.
• Tăng độ chính xác gia công: Giảm sai số so với phương pháp đo thủ công.
• Hỗ trợ đặt gốc tọa độ (zeroing): Dễ dàng thiết lập điểm tham chiếu khi gia công.
• Tối ưu hóa thao tác di chuyển bàn máy: Hiển thị thông tin theo thời gian thực, hỗ trợ gia công phức tạp.

DRO là một công cụ quan trọng giúp nâng cao độ chính xác và hiệu suất gia công, đặc biệt khi làm việc với các chi tiết cần dung sai chặt chẽ.
