Máy khoan TR01/200, hướng tâm trụ chính ∅200mm, bàn máy 400x400mm

Máy khoan đứng cỡ lớn trục chính côn CM4, hành trình trục max 240mm. Khả năng khoan max trên gang Ø50mm, khoan trên thép hợp kim thấp Ø40mm. Motor cấp động 400 V 50 Hz 1,5 kW, 6 cấp tốc độ từ 75 ÷ 1220 rpm. Có tính năng ăn dao xuống tự động 3 cấp 0,1 – 0,16 – 0,25 mm/g.

Trục chính đường kính 200mm chắc chắn, bàn làm việc 400 x 400mm giúp khoan các phôi lớn. Đầy đủ phụ kiện như hệ thống làm mát, đèn pin, tấm chống văng. Trọng lượng lớn lên tới 1200kg, cho nhu cầu sử dụng chuyên nghiệp như nhà máy sản xuất ô tô, xưởng cơ khí.

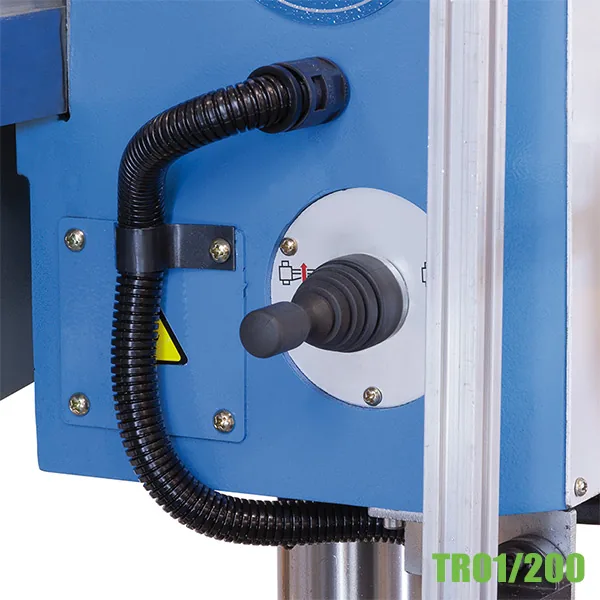

1. Động cơ dẫn động cần khoan (cánh tay hướng tâm)
2. Đèn làm việc và hệ thống làm mát

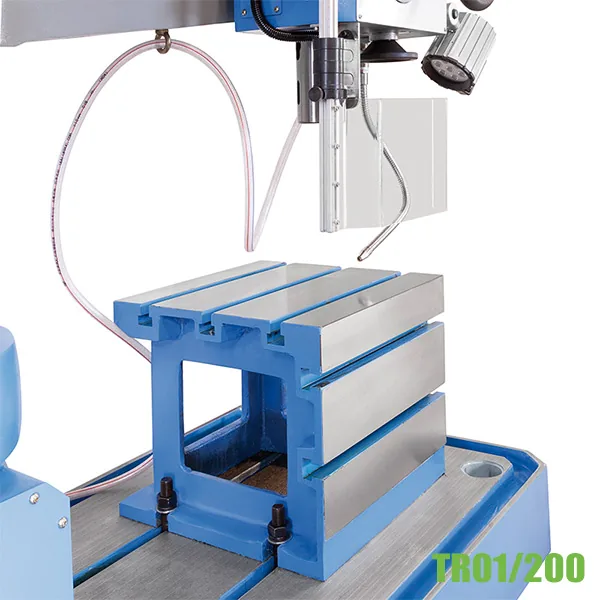

3. Bàn máy
4. Đầu máy

Máy khoan hướng tâm trụ chính ∅200mm

• Đường kính khoan tối đa trên gang với lỗ khoan mồi trước: Ø50 mm
• Đường kính khoan tối đa trên thép (thép Carbon hợp kim thấp S235JR) với lỗ khoan mồi trước: Ø40 mm
• Đường kính tối đa có thể khoan tiếp: Ø36 mm
• Lỗ côn trục chính: MT4
• Hành trình trục chính: 240 mm
• Tốc độ trục chính: 6 cấp 75 ÷ 1220 rpm (vòng/phút)

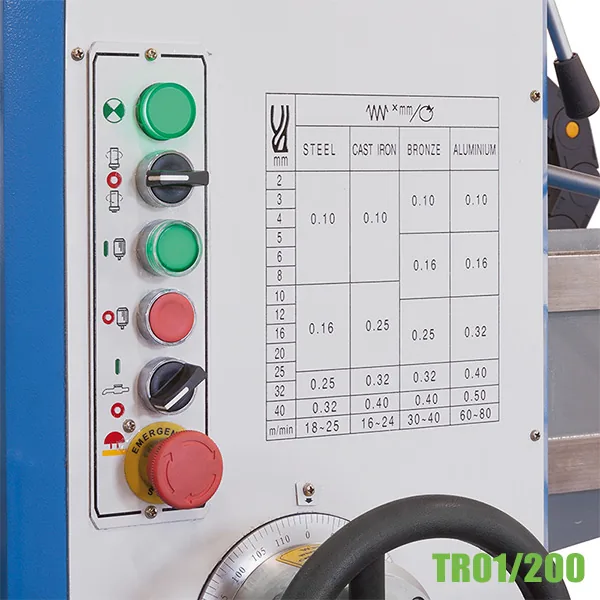

• Lượng ăn tự động: 3 cấp 0,1 – 0,16 – 0,25 mm/g
• Đường kính nòng trục: Ø70 mm
• Khoảng cách giữa bề mặt trụ thân máy với tâm trục chính: 1020 mm
• Khoảng cách từ mũi trục chính đến bàn máy: 860 mm
• Khoảng cách từ mũi trục chính đến mặt đế máy: 1210 mm
• Đường kính trụ thân máy: Ø200 mm
• Rãnh chữ T: 18 mm
• Kích thước khối của bàn máy: 400 x 400 x 350 mm
• Kích thước đế máy: 1370 x 700 mm
• Động cơ dẫn động trục chính: 400V 50Hz 1,5kW
• Động cơ nâng hạ cần khoan: 400V 50Hz 750W
• Động cơ hệ thống làm mát: 400V 50Hz 90W
• Kích thước máy: 1760 x 770 x 2100 mm
• Khối lượng: 1200 kg
• Kích thước đóng gói: 1750 x 740 x 2140 mm

Linh kiện đi kèm

• Bầu kẹp mũi khoan B18 từ Ø3- Ø13mm (kèm tay khóa)
• Chuôi côn: đuôi gắn đầu máy: MT4 – đuôi gắn bầu kẹp mũi: B18
• Áo côn giảm MT 4/3
• Áo côn giảm MT 3/2
