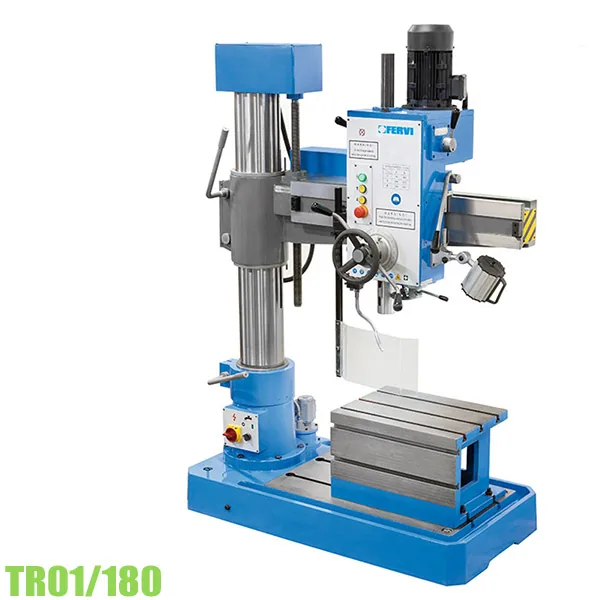

Máy khoan cần FERVI TR01/180, hành trình 220mm, trục chính côn MT4

Tình trạng:

Cho phép đặt hàng trước

Mã: TR01/180

Máy khoan hướng tâm công suất lớn có thể đảo chiều quay, chế độ ăn tự động, hệ thống làm mát, được trang bị đèn LED làm việc. Fervi Italia.

Cho phép đặt hàng trước

Mô tả

Máy khoan cần FERVI TR01/180, thuộc dòng máy đứng cỡ lớn tự hướng tâm, nặng 880kg. Hành trình trục max 220mm giúp khoan thủng các phôi độ dày lớn. Đường kính trụ 180mm, bàn làm việc 550x392mm. Trục chính côn kiểu MT4 có thể tra cứu để ra thông số. Motor cấp động 400 V 50 Hz 1,5 kW, tôc độ vòng quay 75-1220rpm chia làm 6 cấp có thể điều chỉnh.

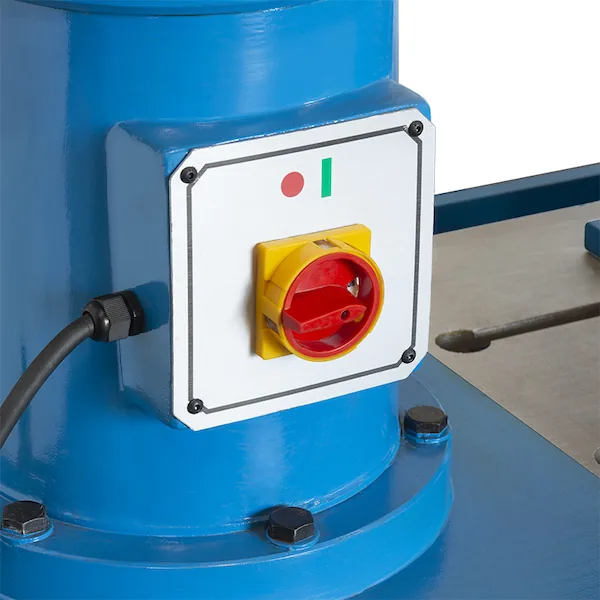

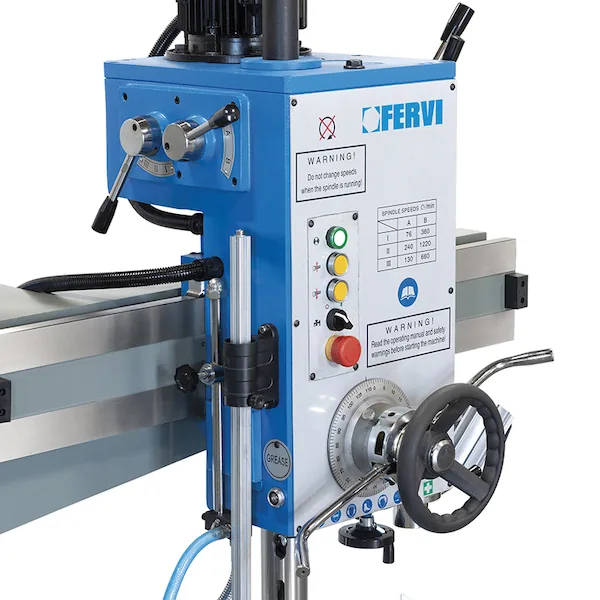

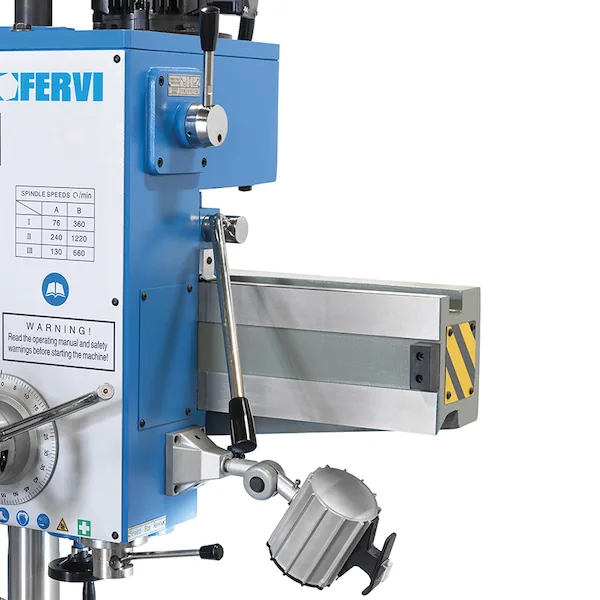

Nút ngừng khẩn cấp trên máy khoan cần Arm Drilling FERVI TR01/180 Ray trượt trên máy khoan cần FERVI TR01/180 Hộp điều khiển máy khoan cần Arm Drilling FERVI TR01/180

Được trang bị khả năng ăn dao xuống tự động 3 cấp 0,1 – 0,16 – 0,25 mm/rev. Hệ thống làm mát với motor 0,40 kW tích hợp trên thân. Khoan trên gang max ∅40mm, trên thép hợp kim thấp max ∅32mm, khoan tiếp max ∅28 mm.

Máy khoan cần FERVI TR01/180

  • Đường kính khoan max trên gang với lỗ khoan mồi: Ø40 mm.
  • Đường kính khoan max trên thép (thép Carbon hợp kim thấp S235JR) với lỗ khoan mồi: Ø32 mm.
  • Đường kính tối đa có thể khoan tiếp: Ø28 mm.
  • Lỗ côn trục chính: MT4.
  • Đầu kẹp mũi khoan: 3÷16 mm B16.
  • Tốc độ trục chính: 6 cấp 75÷220 rpm (vòng/phút).
  • Hành trình trục chính: 220 mm.
  • Hành trình nồng trục chính: 65mm.
  • Đường kính trụ thân máy: Ø180 mm.
  • Khoảng cách từ trụ thân máy với tâm trục chính: 350 ÷ 870 mm.
  • Khoảng cách từ mũi trục chính đến bàn máy: 0 ÷ 640 mm.
  • Khoảng cách từ mũi trục chính đến đế máy: 310 ÷ 980 mm.
  • Lượng ăn: 3 cấp 0,1 – 0,16 – 0,25 mm/rev.
  • Kích thước khối của bàn máy: 550x390x350 mm.
  • Rãnh chữ T: 18 mm.
  • Kích thước đế máy: 1300 x 650 mm.
  • Động cơ trục chính: 400V 50Hz 1,5kW.
  • Động cơ nâng hạ cần khoan: 400V 50Hz 0,55kW.
  • Động cơ hệ thống làm mát: 400V 50Hz 0,40kW.
  • Kích thước máy: 1400 x 650 x 1900h mm.
  • Khối lượng net 1050 kg.
  • Kích thước đóng gói: 1500 x 830 x 2000h mm
  • Khối lượng tổng: 1150kg.

Phụ kiện đi kèm theo máy

  • Đầu kẹp mũi khoan B16 từ Ø3- 16mm (kèm tay khóa).
  • Đầu kết nối MT4 – B16.
  • Áo côn giảm MT 4/3.
  • Bộ làm mát, bàn máy.

Máy khoan cần, thường được biết đến với tên tiếng Anh là “Radial Arm Drilling Machine” hoặc “Radial Drilling Machine”, là một loại máy khoan chủ yếu được sử dụng trong các ngành công nghiệp chế tạo máy để khoan lỗ vào các chi tiết lớn và nặng.

Cấu tạo và đặc điểm chính của máy khoan cần

  1. Cần (Arm): Đây là bộ phận nổi bật nhất của máy. Cần cho phép đầu khoan di chuyển dọc theo chiều dọc của nó, giúp tăng cường phạm vi làm việc và linh hoạt hơn trong việc xác định vị trí khoan.
  2. Đầu khoan (Drilling Head): Đây là nơi chứa mũi khoan và các cơ cấu truyền động. Đầu khoan có thể di chuyển dọc theo cần và điều chỉnh độ sâu khoan.
  3. Cột (Column): Là bộ phận dọc và cứng chịu tải của toàn bộ máy. Nó hỗ trợ cần và cho phép cần di chuyển lên và xuống.
  4. Bàn làm việc (Worktable): Một bề mặt cố định hoặc có thể điều chỉnh được sử dụng để đặt và cố định nguyên liệu cần khoan.
  5. Chân máy (Base): Phần dưới cùng của máy, giúp cố định máy trên sàn và chịu tải của toàn bộ cấu trúc máy.
  6. Hệ thống truyền động (Drive Mechanism): Gồm động cơ, bánh răng, và dây curoa giúp truyền động từ động cơ đến mũi khoan.

Một số đặc điểm nổi bật và ưu điểm của máy khoan cần:

  • Linh hoạt: Nhờ vào cơ cấu di chuyển của cần và đầu khoan, máy này có khả năng khoan trên các bề mặt rộng lớn mà không cần phải di chuyển vật liệu.
  • Đa năng: Có thể sử dụng để khoan, mở rộng lỗ, và một số tác vụ gia công khác.
  • Phạm vi làm việc rộng: Máy khoan cần thích hợp cho việc khoan lỗ trên các bộ phận lớn nhờ vào phạm vi làm việc rộng của nó.

Tuy nhiên, do kích thước lớn và trọng lượng nặng, máy khoan cần thường được cài đặt tại một vị trí cố định trong xưởng và không thích hợp cho việc di chuyển thường xuyên.

Danh mục:
Thông tin bổ sung
Trọng lượng 880000 g
Kích thước 1400 × 650 × 1900 mm
Nhà sản xuất

Xuất xứ

Made in China
