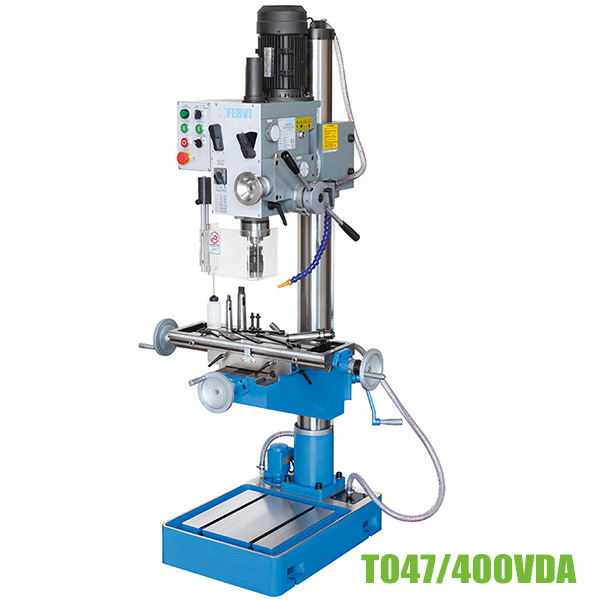

Máy khoan phay T047/400VDA công suất 1500W, bàn 585x190mm

Máy khoan, phay vạn năng motor cấp động 3 pha 400V, 50Hz 1,1-1,5kW. Có thể điều chỉnh 12 cấp tốc độ từ 75-3200RPM tùy vào vật liệu và đường kính. Được trang bị khả năng ăn xuống tự động 3 cấp 0,1-0,18-0,26mm/g. Bàn máy 585x190mm giúp thao tác với các phôi tầm trung, hành trình của trục max 120mm. Cho khả năng khoan Ø40mm trên gang, trên thép C60 Ø32mm cần khoan mồi trước. Trục chính côn kiểu CM4, trọng lượng tổng 390kg thích hợp cho gara, nhà xưởng.

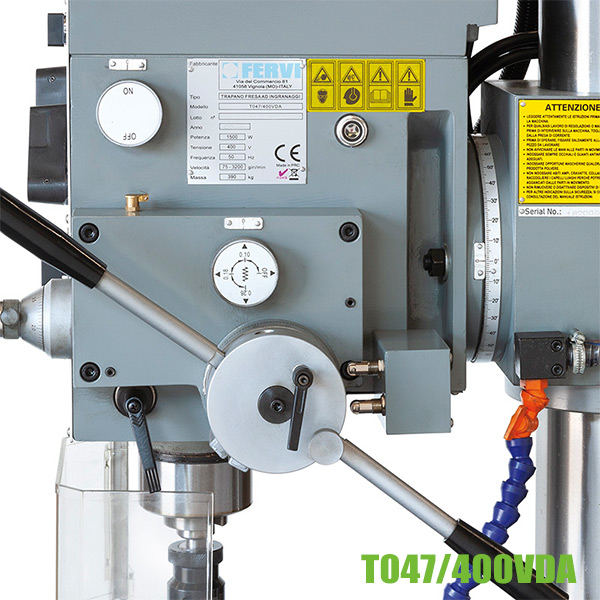

1. Động cơ cảm ứng
2. Cụm xoay đầu máy
3. Tấm bảo vệ bầu gắn dao

1. Geared Milling Drilling Machine: Đây là một loại máy khoan và phay có hộp số. Máy này sử dụng hệ thống bánh răng để truyền động từ động cơ đến trục chính, cho phép thay đổi tốc độ cắt một cách chính xác. Máy có khả năng thực hiện cả hai công việc phay và khoan.
2. Reversible: Tính năng này cho phép máy quay cả hai hướng (thuận và nghịch). Điều này hữu ích trong nhiều ứng dụng, như làm sạch mũi khoan hoặc thực hiện các hoạt động cắt đặc biệt.
3. Automatic Down Feed: Tính năng này tự động cấp liệu cho công cụ cắt (mũi khoan hoặc dao phay) xuống phôi làm việc. Điều này giúp duy trì độ chính xác cao và giảm thiểu sự can thiệp của người vận hành.
4. Coolant System: Hệ thống làm mát là thiết bị quan trọng giúp giảm nhiệt sinh ra trong quá trình cắt, tăng tuổi thọ của công cụ cắt và cải thiện chất lượng bề mặt sản phẩm gia công.

Máy này thường được sử dụng trong các xưởng cơ khí, xưởng sản xuất, và trường học để thực hiện các công việc như khoan, phay, và các hoạt động cắt kim loại khác.

Máy khoan phay T047/400VDA

• Đường kính khoan tối đa trên gang với lỗ khoan mồi trước: Ø40mm
• Khả năng khoan tối đa trên thép C60: Ø32mm
• Đường kính dao phay mặt tối đa: Ø80mm
• Đường kính dao phay ngón tối đa: Ø25mm
• Đường kính lỗ lớn nhất có thể ta rô: Ø22mm
• Lỗ côn trục chính: MT4
• Hành trình trục chính: 130mm
• Đường kính nòng trục: Ø76mm
• Khoảng cách giữa bề mặt trụ thân máy với tâm trục chính: 260mm
• Đường kính trụ thân máy: Ø115mm
• Đầu khoan xoay trái và phải: ± 60°
• Tốc độ quay trục chính: 12 cấp 75 ÷ 3200 rpm
• Lượng ăn dao tự động: 3 dãy 0,1 – 0,18 – 0,26 mm/g
• Động cơ dẫn động 3F, 2 cấp tốc độ: 400V 50Hz 1,1/1,5 kW
• Rãnh chữ T: 12 mm

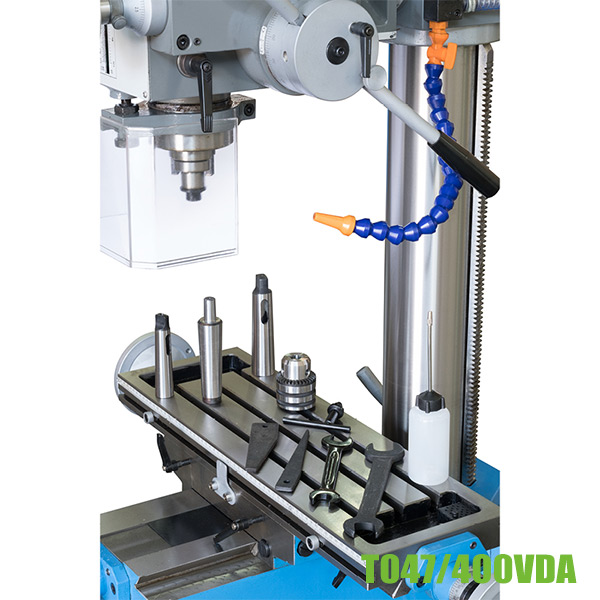

• Kích thước bàn máy: 585 x 190 mm
• Kích thước đế máy: 648 x 412 mm
• Kích thước tổng: 740 x 790 x 1960h mm
• Khối lượng tổng: 390 kg
• Hành trình bàn máy dọc (trục X): 360mm
• Hành trính bàn máy ngang (trục Y): 250mm
