Mâm cặp 3 chấu tự định tâm FERVI M049A, Ø80 đến Ø400 mm

★ 0.0 (0 đánh giá)

Đã bán: 0

Nhập khẩu từ: Ý

Mâm cặp 3 chấu tự định tâm FERVI M049A có tám cỡ từ Ø80 đến Ø400 mm. Ba chấu ăn đồng thời bằng một chìa vặn nên phôi tròn tự vào tâm trục chính. Hàng giao kèm một bộ chấu đảo và một tay quay chữ T. Lỗ suốt Ø16 đến Ø145 mm. Hàng chính hãng FERVI, nhập khẩu từ Ý.

SKU: M049A-

Có 8 biến thể

6.281.000,0 đ - 52.883.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Mâm cặp ba chấu tự định tâm là đồ gá cơ bản nhất của máy tiện. Vặn một chìa là ba chấu tiến vào cùng lúc nên phôi tròn tự nằm đúng tâm trục chính, thợ không phải rà đồng hồ so trước mỗi lần gá. Dòng M049A của FERVI phủ tám cỡ từ Ø80 đến Ø400 mm, từ máy tiện bàn nhỏ tới máy tiện xưởng cỡ trung.

Hàng giao kèm một bộ chấu đảo và một tay quay chữ T, nên mua về là chạy được ngay: chấu lắp thuận kẹp phôi nhỏ, tháo ra quay ngược lại thì kẹp được phôi lớn gần bằng đường kính mâm. Lỗ suốt giữa mâm từ Ø16 đến Ø145 mm cho phép luồn phôi thanh dài xuyên qua trục chính, rất tiện khi tiện hàng loạt chi tiết ngắn từ một cây thép dài.

Khi chọn mâm cần đối chiếu ba kích thước ở mặt sau là vòng lỗ bắt, gờ định tâm và cỡ ren lỗ bắt với mặt bích trục chính của máy. Bộ chấu mềm thay thế cho dòng này là các mã M049A có đuôi ST hoặc GBD.

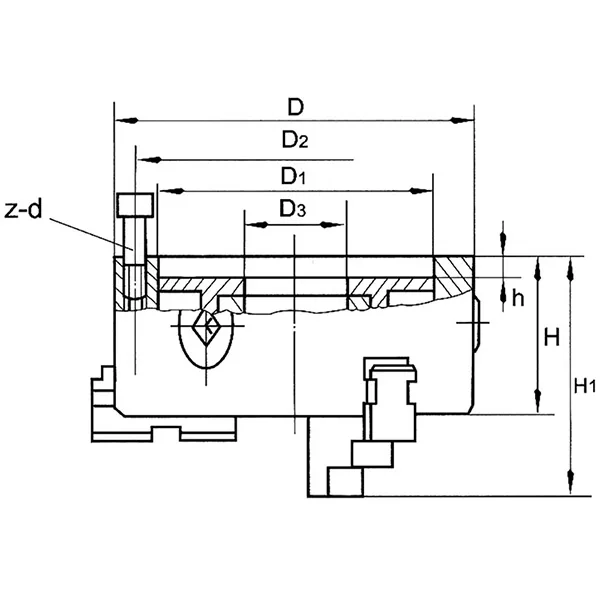

Bản vẽ kích thước mâm cặp 3 chấu

Mâm cặp 3 chấu M049 tự định tâm cho máy tiện 80-400mm

Hình ảnh bản vẽ kỹ thuật này sẽ giúp bạn hiểu các thông số của mâm cặp 3 chấu tự định tâm ở 2 bảng bên dưới:

Model	D	D1	D2	D3	H1	H	h	Lỗ ren	Size tay quay	Weight
M049A/080	80 mm	55 mm	66 mm	16 mm	66 mm	50 mm	3,5 mm	3-M6 mm	8 mm	2 kg
M049A/100	100 mm	72 mm	84 mm	22 mm	74,5 mm	55 mm	3,5 mm	3-M8 mm	8 mm	3,3 kg
M049A/125	125 mm	95 mm	108 mm	30 mm	78 mm	55 mm	3,5 mm	3-M8 mm	10 mm	4,8 kg
M049A/160	160 mm	130 mm	142 mm	40 mm	95 mm	65 mm	5 mm	3-M8 mm	12 mm	9,1 kg
M049A/200	200 mm	165 mm	180 mm	60 mm	109 mm	75 mm	5 mm	3-M10 mm	12 mm	15,7 kg
M049A/250	250 mm	206 mm	226 mm	80 mm	120 mm	80 mm	5 mm	3-M12 mm	12 mm	30 kg
M049A/320	320 mm	270 mm	290 mm	100 mm	152,5 mm	95 mm	11 mm	3-M16 mm	13 mm	47,5 kg
M049A/400	400 mm	340 mm	368 mm	130 mm	158 mm	100 mm	6 mm	3-M16 mm	17 mm	74 kg

Thuyết minh kỹ thuật

Mâm cặp 3 chấu tự định tâm cho máy tiện
Tám cỡ Ø80, Ø100, Ø125, Ø160, Ø200, Ø250, Ø320 và Ø400 mm
Ba chấu ăn đồng thời bằng một chìa vặn
Kèm một bộ chấu đảo và một tay quay chữ T
Lỗ suốt Ø16 mm ở cỡ Ø80 đến Ø145 mm ở cỡ Ø400
Lỗ bắt vít 3-M6 ở cỡ nhỏ đến 3-M16 ở cỡ lớn
Bộ chấu mềm thay thế: mã M049A kèm đuôi ST hoặc GBD

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

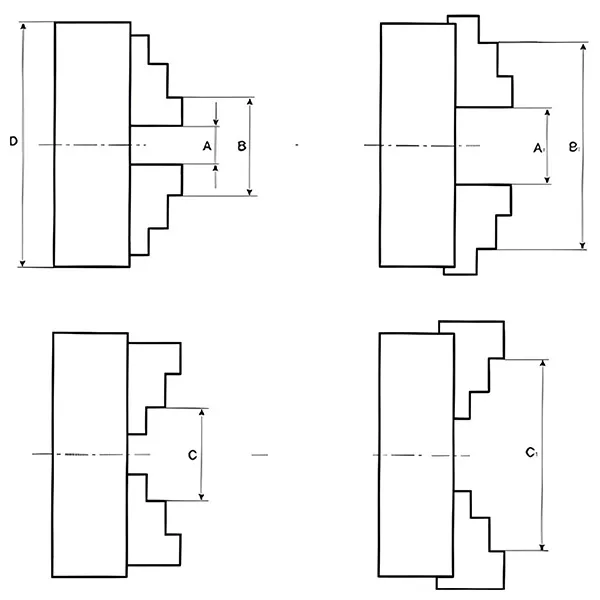

	Mã SKU	Giá (VND)	Khoảng kẹp A - A1	Khoảng kẹp B - B1	Khoảng kẹp C - C1	Lỗ ren	Đường kính mâm cặp
⋮⋮	M049A-080	6.281.000,0 đ	2 - 22 mm	25 - 70 mm	22 - 63 mm	3 M6 mm	80 mm
⋮⋮	M049A-100	7.063.000,0 đ	2 - 30 mm	30 - 90 mm	30 - 80 mm	3 M8 mm	100 mm
⋮⋮	M049A-125	7.357.000,0 đ	2,5 - 40 mm	38 - 125 mm	38 - 110 mm	3 M8 mm	125 mm
⋮⋮	M049A-160	11.956.000,0 đ	3 - 55 mm	50 - 160 mm	55 - 145 mm	3 M8 mm	160 mm
⋮⋮	M049A-200	15.215.000,0 đ	4 - 85 mm	65 - 200 mm	65 - 200 mm	3 M10 mm	200 mm
⋮⋮	M049A-250	17.280.000,0 đ	6 - 110 mm	80 - 250 mm	90 - 250 mm	3 M12 mm	250 mm
⋮⋮	M049A-320	35.854.000,0 đ	10 - 140 mm	95 - 320 mm	100 - 320 mm	3 M16 mm	320 mm
⋮⋮	M049A-400	52.883.000,0 đ	15 - 210 mm	120 - 400 mm	120 - 400 mm	3 M6 mm	400 mm
