Bàn trượt máy phay

Bàn trượt máy phay 2 trục FERVI T015-E, bước chia là 0,01 mm, hành trình 50 × 80 mm

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý
Xuất xứ: Trung Quốc

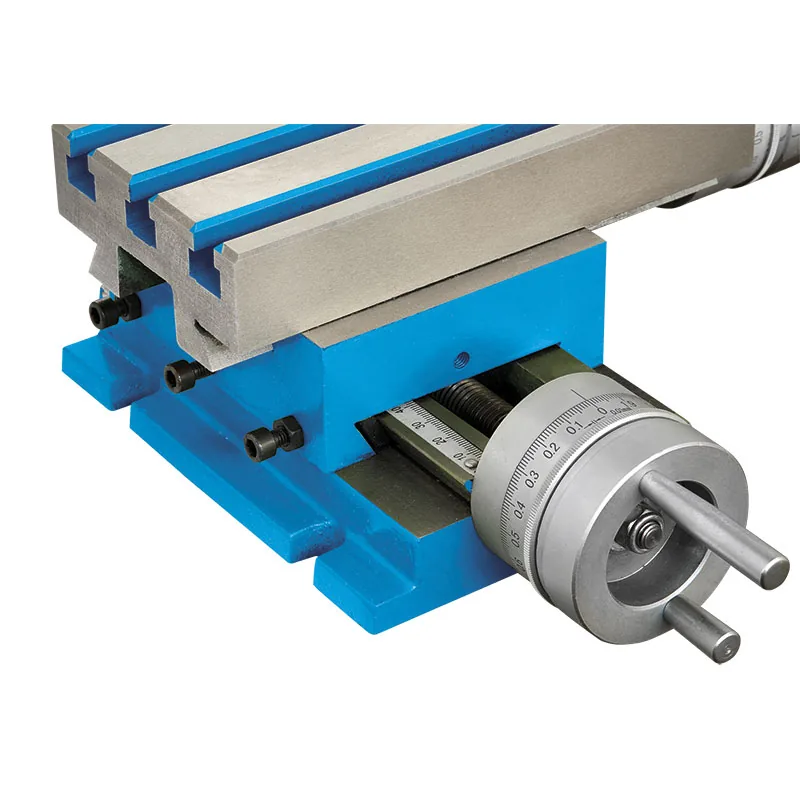

Bàn trượt chữ thập FERVI T015-E cho phép dịch chuyển chi tiết gia công theo hai phương vuông góc X và Y với hành trình 50 × 80 mm. Vòng chia trên tay quay điều chỉnh được, giá trị chia 0,01 mm giúp theo dõi chính xác lượng dịch chuyển. Kết cấu gang chắc chắn, phù hợp gá phôi trên máy phay để định vị, khoan nhiều lỗ theo khoảng cách định trước hoặc phay rãnh tại vị trí xác định. Khối lượng 10 kg đảm bảo độ ổn định khi vận hành.

SKU: T015-E
11.000.000,0 đ
Trạng thái kho: Hết hàng
Giá tham khảo, gồm VAT
Mô tả

Bàn trượt chữ thập FERVI T015-E phục vụ gá và dịch chuyển chi tiết gia công theo hai trục vuông góc trên máy phay. Hành trình 50 × 80 mm đáp ứng phạm vi định vị phổ biến trong xưởng cơ khí. Hai tay quay điều khiển hai trục vít, cho phép người vận hành căn chỉnh vị trí phôi theo phương dọc và ngang. Vòng chia trên tay quay điều chỉnh được về vị trí tham chiếu, giá trị chia 0,01 mm thuận tiện theo dõi lượng dịch chuyển từng bước nhỏ.

Kết cấu gang đảm bảo độ cứng vững và khả năng chịu tải trong quá trình gia công. Chiều cao 104 mm, kích thước đế 185 × 130 mm tạo diện tích gá đặt ổn định. Rãnh T rộng 10 mm cho phép kẹp chặt chi tiết bằng bu-lông và đai ốc. Khối lượng 10 kg giúp hạn chế rung động khi máy phay hoạt động.

Cấu tạo và cơ chế hoạt động

Hệ thống trục vít và tay quay

Hai trục vít dẫn động bàn trượt theo phương X và Y. Mỗi trục gắn một tay quay có vòng chia điều chỉnh được. Vòng chia giá trị 0,01 mm cho phép đọc chính xác lượng dịch chuyển. Người vận hành quay tay để tiến hoặc lùi bàn theo từng bước nhỏ. Cơ cấu này phù hợp với công việc yêu cầu định vị chính xác như khoan lỗ theo tọa độ hoặc phay rãnh theo kích thước bản vẽ.

  • Hành trình trục X: 50 mm
  • Hành trình trục Y: 80 mm
  • Giá trị chia tay quay: 0,01 mm
  • Vòng chia điều chỉnh được về vị trí tham chiếu
  • Hai tay quay độc lập điều khiển hai phương

Kết cấu trục vít ren tinh giúp giảm độ rơ và tăng độ lặp lại khi căn vị trí. Vòng chia có thể xoay để đặt lại điểm không, thuận tiện khi cần đo lường tương đối từ một vị trí chuẩn. Cơ chế này hỗ trợ gia công nhiều chi tiết giống nhau mà không cần dùng thước đo bên ngoài.

Mặt bàn và hệ thống rãnh T

Mặt bàn gang gia công phẳng, có rãnh T rộng 10 mm chạy dọc theo chiều dài. Rãnh này cho phép lắp bu-lông T và đai ốc để kẹp chặt chi tiết hoặc ê-tô. Kích thước bàn 100 × 185 mm cung cấp diện tích gá đặt đủ cho phôi nhỏ và vừa. Chiều cao tổng thể 104 mm giúp bàn nằm trong phạm vi làm việc của hầu hết máy phay để bàn.

  • Chiều rộng rãnh T: 10 mm
  • Kích thước mặt bàn: 100 × 185 mm
  • Chiều cao tổng thể: 104 mm
  • Vật liệu: gang

Bề mặt gang có độ cứng cao, chống mài mòn tốt khi tiếp xúc với chi tiết kim loại. Rãnh T tiêu chuẩn tương thích với hầu hết bộ kẹp chặt phổ biến trên thị trường. Kích thước đế 173 × 130 mm tạo diện tích tiếp xúc rộng với bàn máy, giảm ứng suất cục bộ.

Ứng dụng thường gặp

Bàn trượt chữ thập FERVI T015-E phù hợp với các công việc yêu cầu dịch chuyển chi tiết theo hai phương trên máy phay. Định vị phôi trước khi phay mặt hoặc rãnh là ứng dụng phổ biến nhất. Khoan nhiều lỗ theo ma trận hình chữ nhật cũng thuận tiện nhờ khả năng đọc chính xác lượng dịch chuyển.

Phay rãnh then, rãnh then hoa hoặc rãnh dẫn hướng đòi hỏi căn chỉnh tọa độ chính xác, bàn trượt này đáp ứng tốt. Gia công chi tiết nhỏ như khuôn mẫu, đồ gá hoặc chi tiết máy chính xác cũng hưởng lợi từ khả năng điều chỉnh từng bước 0,01 mm.

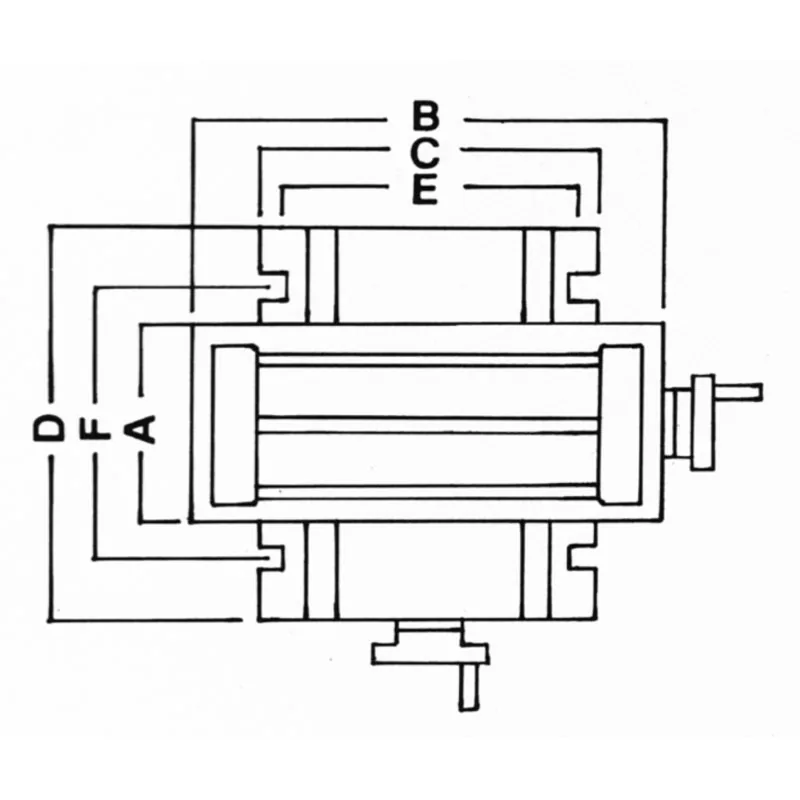

Thông số kỹ thuật chi tiết

  • Kích thước A: 100 mm
  • Kích thước B: 185 mm
  • Kích thước C: 130 mm
  • Kích thước D: 173 mm
  • Kích thước E: 102 mm
  • Kích thước F: 100 mm
  • Khối lượng tịnh: 10 kg
  • Kích thước đóng gói: 300 × 300 × 190 mm
  • Khối lượng gộp: 11,13 kg

Thuyết minh kỹ thuật

  • Vật liệu kết cấu: gang
  • Hành trình trục X: 50 mm
  • Hành trình trục Y: 80 mm
  • Giá trị chia tay quay: 0,01 mm
  • Chiều rộng rãnh T: 10 mm
  • Chiều cao tổng thể: 104 mm
  • Kích thước A: 100 mm
  • Kích thước B: 185 mm
  • Kích thước C: 130 mm
  • Kích thước D: 173 mm
  • Kích thước E: 102 mm
  • Kích thước F: 100 mm
  • Khối lượng tịnh: 10 kg
  • Kích thước đóng gói: 300 × 300 × 190 mm
  • Khối lượng gộp: 11,13 kg
