Mâm cặp 3 chấu M005-, cho máy tiện Fervi M005
Mã SP: M005-Mâm cặp cho máy tiện ren của Fervi, để khắc ren cho các trục lớn đường kính từ 65-260mm. Có thể điều chỉnh bước ren tùy ý, chính hãng Fervi Italia.
Mô tả
Mâm cặp 3 chấu là phụ kiện gá quan trọng chuyên dụng trên máy tiện, nó dùng để kẹp chặt và truyền chuyển động quay ở tốc độ cao cho chi tiết khi gia công. Cơ cấu và cách hoạt động là 3 chấu tự định tâm, chuyển động ra hoặc vào cùng nhau, đảm bảo kẹp phôi đồng tâm với trục chính máy tiện. Hàng chính hãng FERVI Italia.
Thông số chi tiết:
Model | D | D1 | D2 | D3 | H1 | H | h |
M005/200 | 200 mm | 165 mm | 180 mm | 65 mm | 122 mm | 75 mm | 5 mm |
M005/250 | 250 mm | 206 mm | 226 mm | 80 mm | 135 mm | 80 mm | 5 mm |
M005/320 | 320 mm | 270 mm | 290 mm | 100 mm | 135 mm | 90 mm | 6 mm |
M005/400 | 400 mm | 340 mm | 368 mm | 130 mm | 172 mm | 100 mm | 6 mm |
M005/500 | 500 mm | 440 mm | 465 mm | 200 mm | 202 mm | 115 mm | 6 mm |
M005/630 | 630 mm | 560 mm | 595 mm | 260 mm | 218 mm | 130 mm | 7 mm |

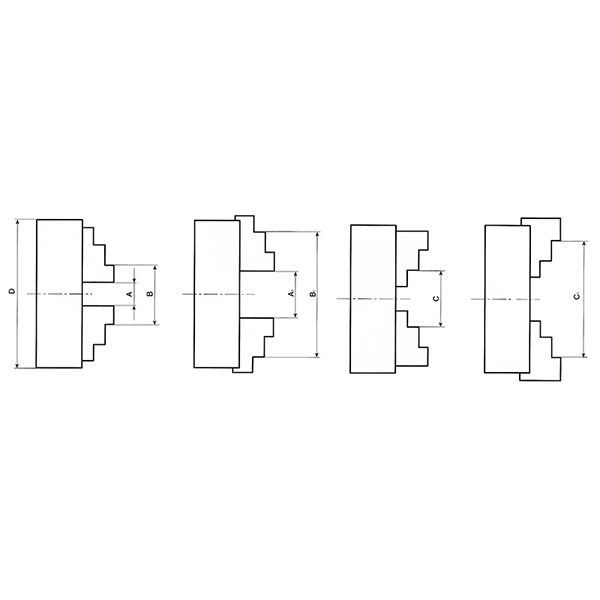

Model | z-d | Spanner square | D | A – A1 | B – B1 | C – C1 | EAN Code | Weight |
M005/200 | 3-M10 mm | 12 mm | 200 mm | 4 – 85 mm | 65 – 200 mm | 65 – 200 mm | 8.0127E+12 | 18 kg |
M005/250 | 3-M12 mm | 12 mm | 250 mm | 6 – 110 mm | 80 – 250 mm | 90 – 250 mm | 8.0127E+12 | 29 kg |
M005/320 | 3-M16 mm | 14 mm | 320 mm | 10 – 140 mm | 95 – 315 mm | 100 – 315 mm | 8.0127E+12 | 55 kg |
M005/400 | 3-M16 mm | 17 mm | 400 mm | 15 – 210 mm | 120 – 400 mm | 120 – 400 mm | 8.0127E+12 | 80 kg |
M005/500 | 6-M16 mm | 17 mm | 500 mm | 25 – 280 mm | 150 – 500 mm | 150 – 500 mm | 8.0127E+12 | 120 kg |
M005/630 | 6-M16 mm | 19 mm | 630 mm | 50 – 350 mm | 170 – 630 mm | 170 – 630 mm | 8.0127E+12 | 200 kg |
Mã sp | Mua | Đường kính | |
---|---|---|---|
M005/200 | 200 mm | ||
M005/250 | 250 mm | ||
M005/320 | 320 mm | ||
M005/400 | 400 mm | ||
M005/500 | 500 mm | ||
M005/630 | 630 mm |
- Chờ nhập 4-8 tuần
Thông tin bổ sung
Nhà sản xuất | |
---|---|
Xuất xứ | Made in China |
