Trang chủ Mâm cặp máy tiện Mâm cặp 4 chấu tự định tâm FERVI M449A, Ø80 đến Ø400 mm

Mâm cặp máy tiện

Mâm cặp 4 chấu tự định tâm FERVI M449A, Ø80 đến Ø400 mm

★ 0.0 (0 đánh giá)

Đã bán: 0

Nhập khẩu từ: Ý

Mâm cặp 4 chấu tự định tâm FERVI M449A có tám cỡ từ Ø80 đến Ø400 mm. Bốn chấu ăn đồng thời nên kẹp được cả phôi vuông lẫn phôi tròn mà vẫn vào tâm. Hàng giao kèm một bộ chấu đảo và một tay quay chữ T. Lỗ suốt Ø16 đến Ø145 mm. Hàng chính hãng FERVI, nhập khẩu từ Ý.

SKU: M449-

Có 8 biến thể

7.193.000,0 đ - 58.262.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Mâm cặp bốn chấu tự định tâm làm được việc mà mâm ba chấu chịu thua: kẹp phôi tiết diện vuông mà vẫn tự vào tâm. Bốn chấu ăn đồng thời bằng một chìa vặn, nên cả phôi vuông lẫn phôi tròn đều nằm đúng tâm trục chính mà không phải rà từng chấu như mâm độc lập. Dòng M449A của FERVI phủ tám cỡ từ Ø80 đến Ø400 mm, dùng trên máy tiện vạn năng và máy tiện ren vít.

Hàng giao kèm một bộ chấu đảo và một tay quay chữ T: chấu lắp thuận kẹp phôi nhỏ, quay ngược lại thì kẹp được phôi lớn gần bằng đường kính mâm, không phải sắm thêm bộ chấu thứ hai. Lỗ suốt giữa mâm từ Ø16 đến Ø145 mm cho phép luồn phôi thanh dài xuyên qua trục chính.

Trước khi đặt hàng cần đo ba kích thước ở mặt sau là vòng lỗ bắt, gờ định tâm và cỡ ren lỗ bắt, đối chiếu với mặt bích trục chính của máy mình đang dùng.

Mâm cặp 4 chấu tự định tâm FERVI M449A, Ø80 đến Ø400 mm

Mâm cặp 4 chấu M449, tự định tâm 80-400mm. FERVI Italia

Bản vẽ mâm cặp 4 chấu M449, tự định tâm 80-400mm

Bản vẽ kích thước mâm cặp 4 chấu tự

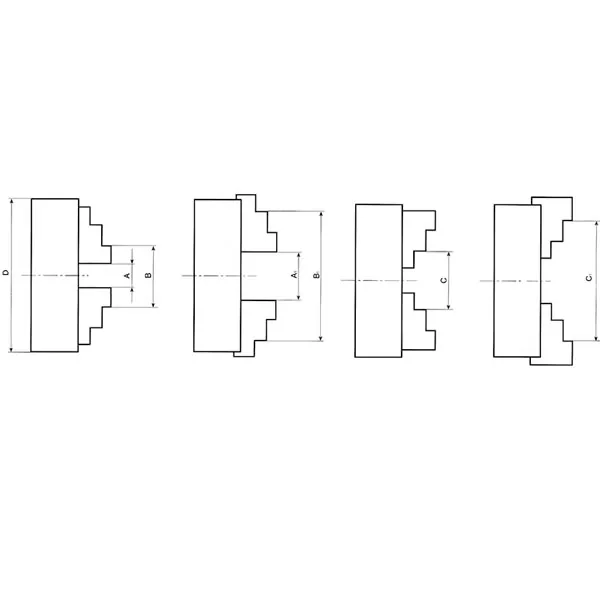

Bản vẽ khoảng kẹp của mâm cặp 3 chấu tự định tâm cho máy tiện FERVI Hình ảnh bản vẽ kỹ thuật này sẽ giúp bạn hiểu các thông số của mâm cặp ở 2 bảng bên dưới:

Model	D	D1	D2	D3	H1	H	h	Lỗ ren	Size tay quay	Weight
M449A/080	80 mm	55 mm	66 mm	16 mm	66 mm	50 mm	4 mm	3-M6 mm	8 mm	2 kg
M449A/100	100 mm	72 mm	84 mm	22 mm	75 mm	55 mm	4 mm	3-M8 mm	8 mm	2,04 kg
M449A/125	125 mm	95 mm	108 mm	30 mm	84 mm	58 mm	4 mm	3-M8 mm	10 mm	5,3 kg
M449A/160	160 mm	130 mm	142 mm	45 mm	95 mm	65 mm	5 mm	3-M8 mm	10 mm	9 kg
M449A/200	200 mm	165 mm	180 mm	65 mm	113 mm	75 mm	6 mm	3-M10 mm	12 mm	16 kg
M449A/250	250 mm	206 mm	226 mm	80 mm	124 mm	80 mm	5 mm	3-M12 mm	12 mm	28,1 kg
M449A/320	320 mm	270 mm	290 mm	100 mm	148,5 mm	95 mm	11 mm	3-M13 mm	13 mm	51 kg
M449A/400	400 mm	340 mm	368 mm	145 mm	155 mm	101,5 mm	7 mm	3-M14 mm	14 mm	79 kg

Thuyết minh kỹ thuật

Mâm cặp 4 chấu tự định tâm cho máy tiện
Tám cỡ Ø80, Ø100, Ø125, Ø160, Ø200, Ø250, Ø320 và Ø400 mm
Bốn chấu ăn đồng thời bằng một chìa vặn
Kẹp được cả phôi vuông lẫn phôi tròn mà vẫn vào tâm
Kèm một bộ chấu đảo và một tay quay chữ T
Lỗ suốt Ø16 mm ở cỡ Ø80 đến Ø145 mm ở cỡ Ø400
Bộ chấu mềm thay thế: mã M449A kèm đuôi ST hoặc GBD

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Khoảng kẹp A - A1	Khoảng kẹp B - B1	Khoảng kẹp C - C1	Lỗ ren	Đường kính mâm cặp
⋮⋮	M449A-100	7.193.000,0 đ	2.5 - 30mm	30 - 90 mm	30 - 80 mm	-	100 mm
⋮⋮	M449A-125	8.802.000,0 đ	2,5 - 40 mm	38 - 125 mm	38 - 110 mm	3 M8 mm	125 mm
⋮⋮	M449A-160	12.312.000,0 đ	3 - 55 mm	50 - 160 mm	55 - 145 mm	3 M8 mm	160 mm
⋮⋮	M449A-200	18.585.000,0 đ	4 - 85 mm	65 - 200 mm	65 - 200 mm	3 M10 mm	200 mm
⋮⋮	M449A-250	24.313.000,0 đ	6 - 110 mm	80 - 250 mm	90 - 250 mm	3 M12 mm	250 mm
⋮⋮	M449A-320	41.550.000,0 đ	11.5 - 145mm	95 - 320 mm	110 - 320mm	-	320 mm
⋮⋮	M449A-400	58.262.000,0 đ	15 - 210 mm	120 - 400 mm	120 - 400 mm	3 M6 mm	400 mm
⋮⋮	M449A-080	7.612.000,0 đ	2 - 22 mm	25 - 70 mm	22 - 63 mm	3 M6 mm	80 mm
