Mảnh dao tiện hợp kim

Mảnh dao tiện hợp kim hình tam giác FERVI TNMG

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý
Xuất xứ: Ý

Mảnh dao tiện hợp kim tam giác FERVI TNMG dùng tiện ngoài, mặt đầu và tiện thô. Cạnh mảnh 16 mm với bán kính mũi 0.40 mm cho lượng chạy dao vừa phải. Góc mũi 60 độ giúp mảnh cắt cứng vững hơn dạng hình thoi. Ba cạnh cắt mỗi mặt cho phép xoay dùng khi mòn. Phù hợp gia công thép, gang và thép không gỉ trên máy tiện CNC.

SKU: TNMG160404F15-
Có 7 biến thể
389.000,0 đ - 482.000,0 đ
Trạng thái kho: Tuỳ theo mã hàng
Giá tham khảo, gồm VAT
Bảng giá & Đặt hàng
Kéo thả để sắp xếp
Mã SKU Giá (VND) Mua Tồn kho Kích cỡ mảnh Vật liệu
TNMG160404F15 389.000,0 đ 160404 Hợp kim cứng
TNMG160404F25 389.000,0 đ 160404 Hợp kim cứng
TNMG160404N 389.000,0 đ 160404 Hợp kim cứng
TNMG160408M25 389.000,0 đ 160408 Hợp kim cứng
TNMG160408M35 389.000,0 đ 160408 Hợp kim cứng
TNMG160408N 389.000,0 đ 160408 Hợp kim cứng
TNMG220408N 482.000,0 đ 220408 Hợp kim cứng
Mô tả

Mãnh tiện hình tam giác kiểu TNMG dùng cho nguyên công tiện ngoài, tiện mặt đầu và tiện thô trên máy tiện. Mảnh có ba cạnh cắt đều nhau, góc mũi 60 độ, lỗ kẹp ở giữa để bắt vít lên cán dao. Khi một cạnh mòn, thợ chỉ cần xoay mảnh sang cạnh kế tiếp.

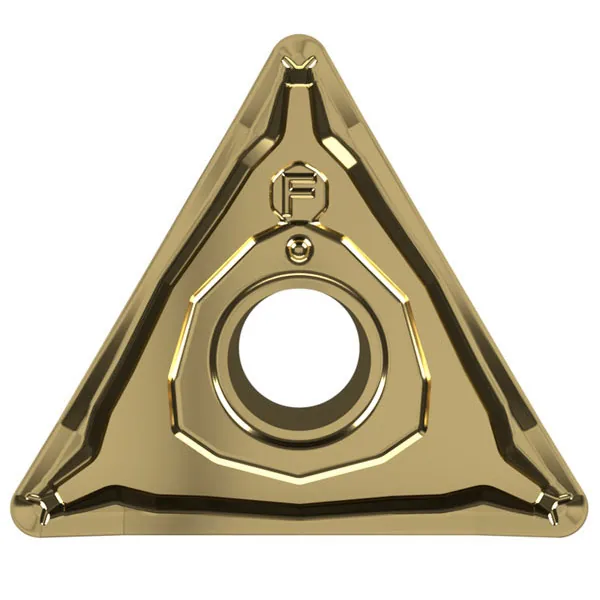

manh tien hinh tam giac tnmg160404f15 7566 0

Dòng TNMG160404 của FERVI có cạnh 16 mm và bán kính mũi 0.40 mm. Bán kính mũi nhỏ phù hợp lượng chạy dao vừa phải và yêu cầu độ bóng bề mặt. Vật liệu gia công phổ biến gồm thép, gang và thép không gỉ. Mã hàng cũng được xếp trong thư mục "Chưa phân loại" trên hệ thống danh mục.

Đặc điểm của mãnh tiện hình tam giác FERVI TNMG

Kết cấu và hình học cắt

manh tien hinh tam giac tnmg160404f15

Hình tam giác đều cho ba cạnh cắt trên mỗi mặt mảnh. Góc mũi 60 độ tạo độ cứng vững tốt hơn so với mảnh hình thoi góc nhọn. Lỗ định vị ở tâm giúp kẹp chắc bằng vít trên cán dao tiêu chuẩn. Mặt trên có rãnh bẻ phoi hỗ trợ thoát phoi khi tiện liên tục.

  • Kiểu mảnh: TNMG, hình tam giác đều
  • Góc mũi cắt: 60 độ
  • Cạnh mảnh: 16 mm
  • Đường kính lỗ kẹp: 9.52 mm
  • Chiều dài tổng: 16.50 mm
  • Bán kính mũi dao: 0.40 mm
  • Lắp bằng vít trên cán dao tiện theo hệ ISO

Mảnh cắt gắn lên đầu dao tiện và trực tiếp bóc vật liệu khỏi phôi quay. Khi cạnh cắt mòn, người vận hành tháo vít rồi xoay mảnh, không cần mài lại. Cách dùng này rút ngắn thời gian dừng máy và giữ kích thước gia công ổn định giữa các lần thay cạnh.

Thông số

TNMG160404N

TNMG160408N

TNMG220408N

Kích thước danh nghĩa

16 mm

16 mm

22 mm

Hình dạng

Tam giác 60°

Tam giác 60°

Tam giác 60°

Đường tròn nội tiếp (d)

9,52 mm

9,52 mm

12,70 mm

Chiều dài (l)

16,5 mm

16,5 mm

18,25 mm

Độ dày (t)

4,76 mm

4,76 mm

4,76 mm

Bán kính mũi (r)

0,4 mm

0,8 mm

0,8 mm

Đường kính lỗ (d1)

3,81 mm

3,81 mm

5,16 mm

Góc thoát

0°

0°

0°

Số lượng / hộp

10

10

10

Mã EAN

8012667006853

8012667006860

8012667006884

Cách chọn và sử dụng

Chọn cán dao có ổ lắp đúng kiểu TNMG cỡ 16 để mảnh tiếp xúc hết mặt đáy. Siết vít vừa lực để tránh nứt mảnh hợp kim. Chiều sâu cắt và lượng chạy dao nên đặt theo vật liệu phôi cùng công suất máy. Dùng dung dịch tưới nguội khi tiện thép không gỉ sẽ hạn chế nhiệt tại vùng cắt.

  • Ba cạnh cắt cho mỗi mặt, xoay lần lượt khi mòn
  • Phù hợp tiện ngoài, tiện mặt đầu, tiện thô và bán tinh
  • Lắp lẫn với cán dao tiện theo hệ ký hiệu ISO
  • Đóng gói theo số lượng tối thiểu 10 cái

Bảng biến thể phía trên liệt kê các cỡ mảnh và mác vật liệu đang có. Người mua đối chiếu ký hiệu trên cán dao sẵn dùng trước khi đặt hàng. Việc giữ đồng bộ một mác hợp kim trong xưởng giúp thông số cắt ổn định giữa các ca sản xuất.

Ứng dụng thường gặp

Mảnh tiện TNMG phục vụ gia công trục, bạc, chốt và các chi tiết tròn xoay trên máy tiện vạn năng hoặc máy tiện CNC. Xưởng cơ khí dùng để tiện thô phôi thép sau rèn, tiện mặt đầu và hạ đường kính. Ngành sửa chữa cơ khí dùng khi phục hồi trục truyền động. Xưởng chế tạo khuôn mẫu dùng cho bước gia công phôi trước khi nhiệt luyện.

Lưu ý khi đặt hàng

Kiểm tra bán kính mũi dao vì thông số này quyết định độ bóng bề mặt và lượng chạy dao cho phép. Mảnh cùng cỡ 16 mm nhưng khác mác hợp kim sẽ cho tuổi bền khác nhau trên từng vật liệu phôi. Nên đặt kèm vít kẹp và cờ lê tương thích với cán dao đang dùng.


Thuyết minh kỹ thuật

  • Kiểu mảnh: TNMG, hình tam giác đều
  • Góc mũi cắt: 60 độ
  • Ba cạnh cắt trên mỗi mặt mảnh
  • Xoay đổi cạnh khi mòn, không cần mài lại
  • Lỗ định vị tâm, kẹp bằng vít
  • Mặt trên có rãnh bẻ phoi, thoát phoi ổn định
  • Góc mũi 60 độ tăng độ cứng vững lưỡi cắt
  • Khả năng chống mài mòn cao
  • Lắp lẫn với cán dao tiện theo hệ ISO
  • Công dụng: tiện ngoài, tiện mặt đầu
  • Phù hợp tiện thô và bán tinh
  • Vật liệu gia công: thép, gang, thép không gỉ
  • Ứng dụng: trục, bạc, chốt, chi tiết tròn xoay
  • Dùng trên máy tiện vạn năng và máy tiện CNC
  • Khuyến nghị tưới nguội khi tiện thép không gỉ
  • Đóng gói tối thiểu: 10 cái
