EMAWX Máy xiết bulong đầu cong dẫn động bằng pin.

Mã: EMAWX

Máy xiết bu lông dẫn động bằng pin, thiết kế dạng cong 90 độ giữa motor dẫn động và hộp số. Độ chính xác lặp lại ± 3%, màn hình LCD lớn, thông số momen, góc trả lại được cài đặt và giám sát qua màn hình LCD, InnoTorc CHLB Đức

Giá từ: 243.000.000450.000.000
(Giá chỉ mang tính tham khảo)

Mô tả

Bộ tháo lắp bulong dẫn động bằng pin momen xoắn từ 20 – 6000 Nm.  Được ứng dụng trong các lĩnh vực khác nhau, giá trị mô men cài đặt và xiết chính xác, màn hình cài đặt thông số LCD thân thiện, sản xuất tại Đức.

Điểm đặc biệt của Series này đó là với thiết kế dạnh cong 90 độ giữa motor dẫn động và hộp số. Điều này sẽ giải quyết các khó khăn về không gian thao tác bị hạn chế của người vận hành.

Đặc tính kỹ thuật

  • Quá trình siết có kiểm soát mô men xoắn và góc quay
  • Có thể cài đặt trước số liệu và quá trình siết ốc thông qua kết nối Bluetooth
  • Hiệu suất mô men xoắn và độ chính xác cao
  • Phạm vi mô men xoắn từ 20 đến 6000 Nm
  • Thiết kế nhỏ gọn và trọng lượng thấp, thuận tiện và linh động cho các không gian hạn chế
  • Màn hình màu LCD lớn, các thông báo điều khiển và cảnh báo đa ngôn ngữ
  • Động cơ không chổi than với tính năng ngắt mô men xoắn điện tử

Ưu điểm

  • Hiệu suất mô men xoắn và độ chính xác cao: Mô men xoắn mạnh có thể siết chặt các loại vít và bu lông với mô men xoắn lên đến 6000 Nm, với độ lặp lại là ± 3%
  • Quá trình siết chặt có kiểm soát mô men xoắn và góc quay
  • Góc trả lại có thể điều chỉnh
  • Giá trị mô-men xoắn có thể được đặt trước, có các giá trị riêng cho khách hàng
  • Tùy chọn: giá trị mô-men xoắn vô cấp (tăng 1 Nm)
  • Tùy chọn: Có thể xác định trước số liệu về quá trình siết ốc thông qua kết nối Bluetooth
  • Vị trí vận hành: Bộ truyền động và hộp số được tách rời thông qua một khớp xoay. Điều này cho phép dễ dàng xoay bộ phận truyền động vào vị trí hoạt động tối ưu với một lực nhỏ nhất.
  • Bao gồm bộ sạc và hai cục pin hiệu suất cao Lithium-ion 18V 5.2Ah

Bảng thông số kỹ thuật

Thông số
EMAWX
 40 80 150 300 450 600
Size đầu vuông ¾” ¾” 1” (¾”) 1” 1½” (1”) 1½”
Mô men Min. (Nm) 20 50 100 200 300 400
Mô men Max. (Nm) 450 800 1500 3000 4500 6000

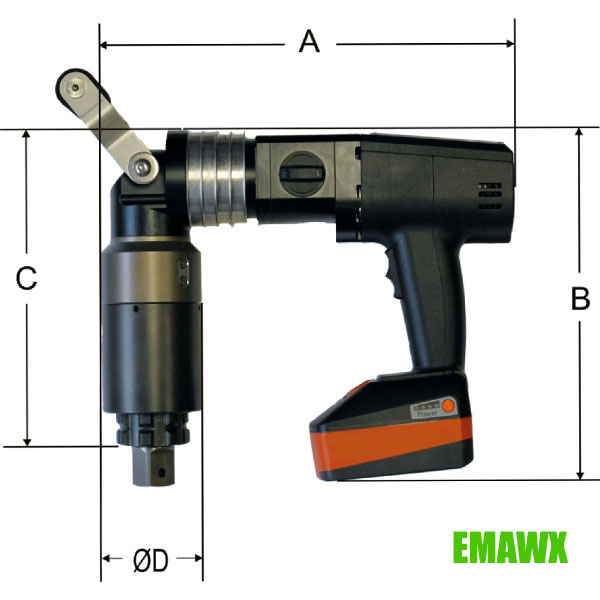

Chiều dài A (mm) 315
Chiều cao tổng B (mm) 270
Chiều cao C không tính đầu vuông (mm) 200 200 243 243 305 315
Đường kính hộp số D (mm) 77,0 90,0 102,0
Trọng lượng không có chân tỳ phản lực DMA (kg) 6,8 7,1 8,0 8,1 10,8 12,9
Tốc độ đầu ra cấp 1 18,0 9,0 5,0 2,5 1,5 1,0
Tốc độ đầu ra cấp 2 54,0 27,0 15,0 7,5 4,5 3,0

Chú ý trước khi sử dụng thiết bị:

  • Đọc kỹ hướng dẫn sử dụng trước khi sử dụng thiết bị, hãy làm quen các thao tác trên thiết bị trước khi vận hành thực tế
  • Không sử dụng thiết bị nếu không có mục đích, kết quả và cách sử dụng chính xác thiết bị
  • Đặc biệt, hãy làm quen với các hướng dẫn an toàn. Nếu không tuân thủ, chúng có thể gây tổn thương nặng cho cơ thể

Các biện pháp phòng ngừa trước khi sử dụng và lắp ráp thiết bị

  • Luôn luôn kiểm tra tổng thể thiết bị trước khi sử dụng, không sử dụng thiết bị hỏng. Việc sửa chữa chỉ được làm bởi NSX, gửi lại thiết bị hỏng trong bao bì nguyên cho NSX nếu bị hỏng.
  • Kiểm tra nguồn điện trước khi sạc, đảm bảo nguồn điện của bạn giống với nguồn cho phép của NSX trên bộ sạc
  • Chỉ sử dụng thiết bị cho mục đích đã định trước
  • Độ ồn khi làm việc có thể vượt quá 85 dB nên bạn phải luôn đeo thiết bị bảo vệ tai
  • Tuân thủ các quy định của Công ty, KCN, ngành công nghiệp, như mang giày bảo hộ lao động, mũ bảo hộ, găng tay…
  • Không sử dụng thiết bị trong môi trường dễ cháy nổ hoặc có chất dễ cháy như khí gas, sơn, hơi, bụi
  • Không sử dụng thiết bị khi trời mưa hoặc các môi trường ẩm ướt khác
  • Trước khi lắp pin, hãy lắm đầu socket và chân tỳ phản lực trước
  • Đầu socket, chốt và chân tỳ phản lực phải được cố định bằng bu lông. Đảm bảo các phụ kiện này nằm đúng vị trí. Không sử dụng phụ kiện hư hỏng

Sử dụng thiết bị đúng quy cách:

  • Không được giữ thiết bị ở phía trước bằng socket hoặc chân tỳ phản lực vì nguy cơ bị đè, xoắn và các thương tích khác. Trong mọi trường hợp, không được đưa tay vào khoảng trống giữa chân tỳ phản lực và điểm tỳ
  • Cài đặt mô-men xoắn mong muốn. Nên tháo bu lông với khoảng 25% mô men xoắn lớn hơn mô men xoắn dùng để siết
  • Đầu socket phải được đặt hoàn toàn vào đầu bu lông và không được nghiêng
  • Trục truyền động phải thẳng hàng và không lệch hướng so với trục của bu lông
  • Chân tỳ phản lực phải cố định chắc chắn trên bu lông liền kề hoặc trên một điểm cố định khác. Điểm tỳ phải ở cùng độ cao với bu lông. Chân tỳ phản lực phải nằm trên các bề mặt thẳng
  • Không được giữ nút khởi động với bất kỳ hình thức hỗ trợ nào. Luôn sẵn sàng để tắt thiết bị nếu có sự cố xảy ra
  • Nếu chân tỳ phản lực không được định vị chắc chắn trên điểm tỳ thì chỉ ấn nhẹ nút khởi động để thiết bị có thể quay chậm. Không nhấn nút khởi động đến mức tối đa cho đến khi thiết bị ở vị trí chắc chắn

Các chế độ vận hành:

Bộ nhân lực EMAWX sẽ ngừng khi đạt mô men xoắn đã cài đặt trước (trong chế độ mô men xoắn), và ngừng khi đủ góc quay hoặc đạt mô men xoắn đã cài đặt trước (trong chế độ mô men xoắn và góc)

Chiều quay: CW (clockwise) cùng chiều quay đồng hồ

Có tùy chọn điều chỉnh góc trả lại bằng nút ấn trên màn hình hiển thị

Góc trả lại có thể thay đổi (NSX khuyến cáo góc trả lại không quá 20 độ)

Các tính năng ưu việt của dòng EMAWX:

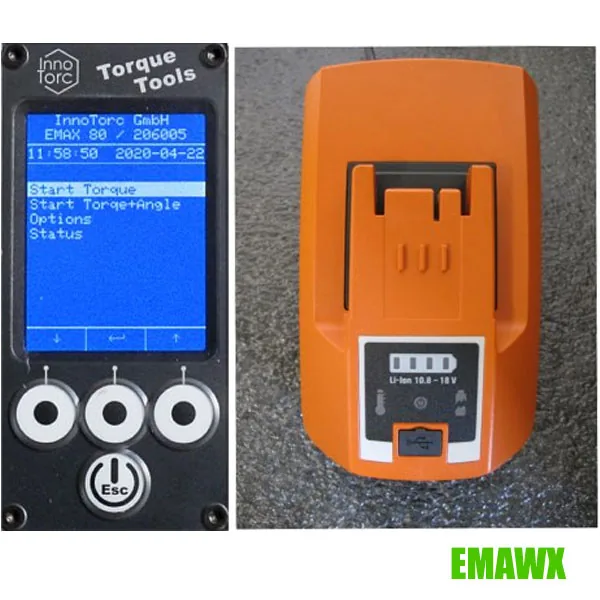

  • Màn hình màu LCD lớn hiển thị rõ nét, nút bấm linh hoạt giúp việc cài đặt thông số trở nên thuận tiện và dễ dàng
  • Nhiều chế độ vận hành: chế độ mô men, chế độ mô men và góc quay, có thể cài đặt góc trả lại
  • Có thể siết liên tục nhiều vị trí bu lông với cùng mô men xoắn chỉ với 1 lần cài đặt
  • Mô men xoắn giới hạn bảo vệ cho thiết bị và bu lông tránh bị hư hỏng: Giá trị mô men đạt được sẽ hiển thị trên màn hình sau mỗi vị trí siết (nếu mô men nằm ngoài giá trị cho phép thì màn hình sẽ xuất hiện thông báo “nok”)
  • Vận hành bằng cách nhập số liệu thủ công bằng nút nhấn
  • Vận hành thông qua kết nối với ứng dụng trên thiết bị thông minh (như đth, máy tính bảng HĐH Android, cài đặt thông số dễ dàng thông qua ứng dụng của nhà sản xuất, có thể lưu số liệu để sử dụng lại hoặc gửi qua mail, xuất ra tệp pdf…)
  SKU Giá Mua Đầu vuôngMomen (Nm)
EMAWX40 243.000.000
3/4 inch20-450Nm
EMAWX80 248.000.000
3/4 inch50-800Nm
EMAWX150 273.000.000
1 inch hoặc 3/4 inch100-1500Nm
EMAWX300 275.000.000
1 inch200-3000Nm
EMAWX450 320.000.000
1.1/2 inch hoặc 1 inch300-4500Nm
EMAWX600 450.000.000
1.1/2 inch400-6000Nm
  • Chờ nhập 4-8 tuần
Danh mục:
Thông tin bổ sung
Nhà sản xuất

Xuất xứ

CHLB Đức
