Áo côn

Giá đỡ dụng cụ Weldon chuôi DIN 69871 FERVI, Ø6 đến Ø40 mm

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: Ý

Giá đỡ dụng cụ Weldon FERVI, chuôi DIN 69871 cỡ ISO 40 và ISO 50. Lỗ kẹp Ø6 đến Ø40 mm dung sai h6. Nhận dao phay chuôi trụ có mặt vát theo DIN 1835 B và DIN 6535 HB. Vít ngang xiết vào mặt vát nên dao không tuột. Kèm vít xiết. Cân bằng động 12.000 vòng/phút.

SKU: WELAx
Có 21 biến thể
4.121.000,0 đ - 6.502.000,0 đ
Trạng thái kho: Tuỳ theo mã hàng
Giá tham khảo, gồm VAT
Mô tả

Giá đỡ dụng cụ Weldon FERVI,
chuôi DIN 69871, Ø6 đến Ø40 mm

Chuôi Weldon có một mặt phẳng vát ở thân dao. Vít ngang tì đúng vào mặt vát đó nên truyền được mô men lớn mà dao không xoay, không tụt. Vì vậy kiểu kẹp này hợp phay rãnh nặng hơn hẳn bầu collet. Đổi lại mỗi cỡ lỗ chỉ ăn đúng một cỡ chuôi dao. Hai mươi mốt cỡ phủ Ø6 đến Ø40 mm.

Bảng cỡ

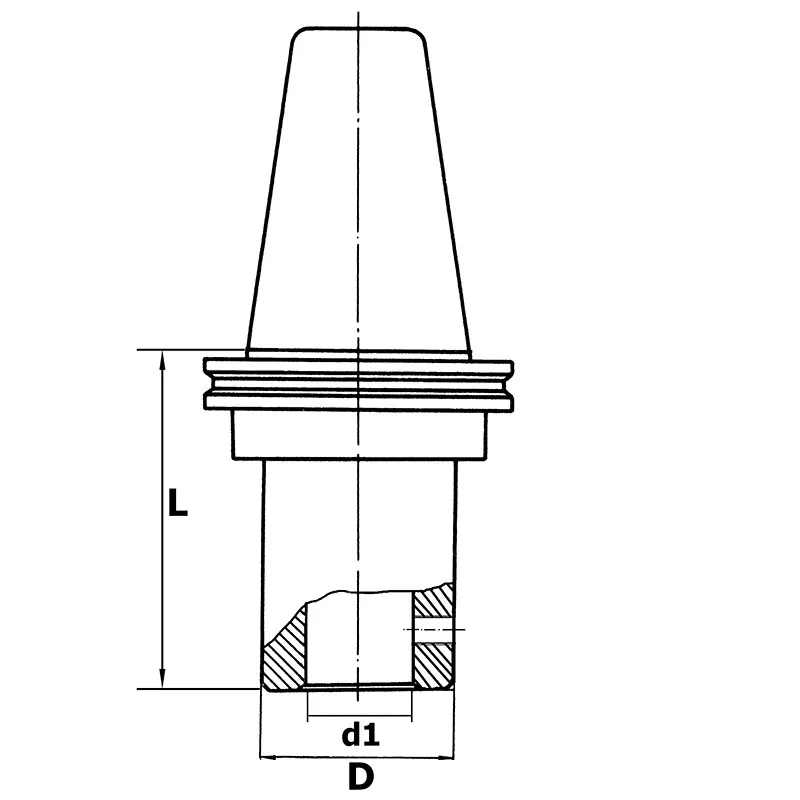

Chuôi lắp máyĐường kính chuôi dao d1Đường kính thân DChiều dài LKhối lượngMã hàng
ISO 406 mm25 mm60 mm0,95 kg4-06A40
ISO 408 mm28 mm60 mm0,97 kg4-08A40
ISO 4010 mm35 mm50 mm1,03 kg4-10A40
ISO 4012 mm42 mm60 mm1,24 kg4-12A40
ISO 4014 mm42 mm70 mm1,12 kg4-14A40
ISO 4016 mm48 mm70 mm1,34 kg4-16A40
ISO 4018 mm48 mm70 mm1,36 kg4-18A40
ISO 4020 mm52 mm63 mm1,48 kg4-20A40
ISO 4025 mm40 mm100 mm2,35 kg4-25A40
ISO 4032 mm72 mm100 mm2,73 kg4-32A40
ISO 506 mm25 mm65 mm2,82 kg4-06A50
ISO 508 mm28 mm65 mm3,69 kg4-08A50
ISO 5010 mm35 mm70 mm3,00 kg4-10A50
ISO 5012 mm42 mm75 mm3,00 kg4-12A50
ISO 5014 mm42 mm75 mm3,07 kg4-14A50
ISO 5016 mm48 mm80 mm3,38 kg4-16A50
ISO 5018 mm48 mm80 mm3,15 kg4-18A50
ISO 5020 mm52 mm80 mm3,50 kg4-20A50
ISO 5025 mm65 mm100 mm3,87 kg4-25A50
ISO 5032 mm72 mm105 mm4,79 kg4-32A50
ISO 5040 mm80 mm120 mm5,86 kg4-40A50

Thuyết minh kỹ thuật

  • Giá đỡ dụng cụ chuôi Weldon cho máy phay
  • Công dụng: kẹp dao phay chuôi trụ có mặt vát, xiết bằng vít ngang
  • Nhận dao chuôi Weldon theo DIN 1835 B và DIN 6535 HB
  • Kèm vít xiết
  • Dung sai lỗ kẹp: h6
  • Vật liệu thân: thép hợp kim 18NiCrMo5
  • Mặt côn mài tinh, độ nhẵn cao
  • Cân bằng động tới 12.000 vòng/phút
  • Chuôi ngoài theo tiêu chuẩn DIN 69871
  • Hai cỡ chuôi: ISO 40 và ISO 50
  • Hai mươi mốt cỡ lỗ kẹp, Ø6 đến Ø40 mm
  • Ứng dụng: máy phay đứng, máy phay CNC, trung tâm gia công
Bảng giá & Đặt hàng
Kéo thả để sắp xếp
Mã SKU Giá (VND) Mua Tồn kho Chiều dài Chuôi lắp máy Đường kính Đường kính chuôi
4-06A40 4.121.000,0 đ 60mm ISO 40 (DIN 69871/A) Ø25mm 6mm
4-08A40 4.121.000,0 đ 60mm ISO 40 (DIN 69871/A) 28mm 8mm
4-10A40 4.121.000,0 đ 50mm ISO 40 (DIN 69871/A) Ø35mm 10mm
4-12A40 4.121.000,0 đ 60mm ISO 40 (DIN 69871/A) 42mm 12mm
4-14A40 4.121.000,0 đ 70mm ISO 40 (DIN 69871/A) 42mm 14mm
4-16A40 4.121.000,0 đ 70mm ISO 40 (DIN 69871/A) Ø48mm 16mm
4-18A40 4.121.000,0 đ 70mm ISO 40 (DIN 69871/A) Ø48mm 18mm
4-20A40 4.121.000,0 đ 63mm ISO 40 (DIN 69871/A) Ø52mm 20mm
4-25A40 4.566.000,0 đ 100mm ISO 40 (DIN 69871/A) Ø40mm 25mm
4-32A40 4.728.000,0 đ 100mm ISO 40 (DIN 69871/A) Ø72mm 32mm
4-06A50 5.689.000,0 đ 65mm ISO 50 (DIN 69871/A) Ø25mm 6mm
4-08A50 5.689.000,0 đ 65mm ISO 50 (DIN 69871/A) 28mm 8mm
4-10A50 5.689.000,0 đ 70mm ISO 50 (DIN 69871/A) Ø35mm 10mm
4-12A50 5.689.000,0 đ 75mm ISO 50 (DIN 69871/A) 42mm 12mm
4-14A50 6.242.000,0 đ 75mm ISO 50 (DIN 69871/A) 42mm 14mm
4-16A50 5.689.000,0 đ 80mm ISO 50 (DIN 69871/A) Ø48mm 16mm
4-18A50 6.119.000,0 đ 80mm ISO 50 (DIN 69871/A) Ø48mm 18mm
4-20A50 5.689.000,0 đ 80mm ISO 50 (DIN 69871/A) Ø52mm 20mm
4-25A50 5.856.000,0 đ 100mm ISO 50 (DIN 69871/A) Ø65mm 25mm
4-32A50 5.856.000,0 đ 105mm ISO 50 (DIN 69871/A) Ø72mm 32mm
4-40A50 6.502.000,0 đ 120mm ISO 50 (DIN 69871/A) Ø80mm 40mm
