Rọ kéo cáp

Rọ bọc cáp Katimex® Ø9 - 12 mm CIMCO 148061, ren trong M5

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: CHLB Đức
Xuất xứ: CHLB Đức

Kéo cáp Ø9 - 12 mm qua ống luồn trở nên gọn gàng nhờ rọ lưới thép Katimex CIMCO 148061. Đầu ren trong M5 nối nhanh với dây mồi hoặc móc kéo. Cơ cấu chống xoắn giúp cáp không bị vặn khi kéo dài. Đầu tròn dạng hở, trọng lượng 0,02 kg, thuận tiện mang theo trong túi đồ nghề điện.

SKU: 148061
1.322.000,0 đ
Trạng thái kho: Hết hàng
Giá tham khảo, gồm VAT
Mô tả

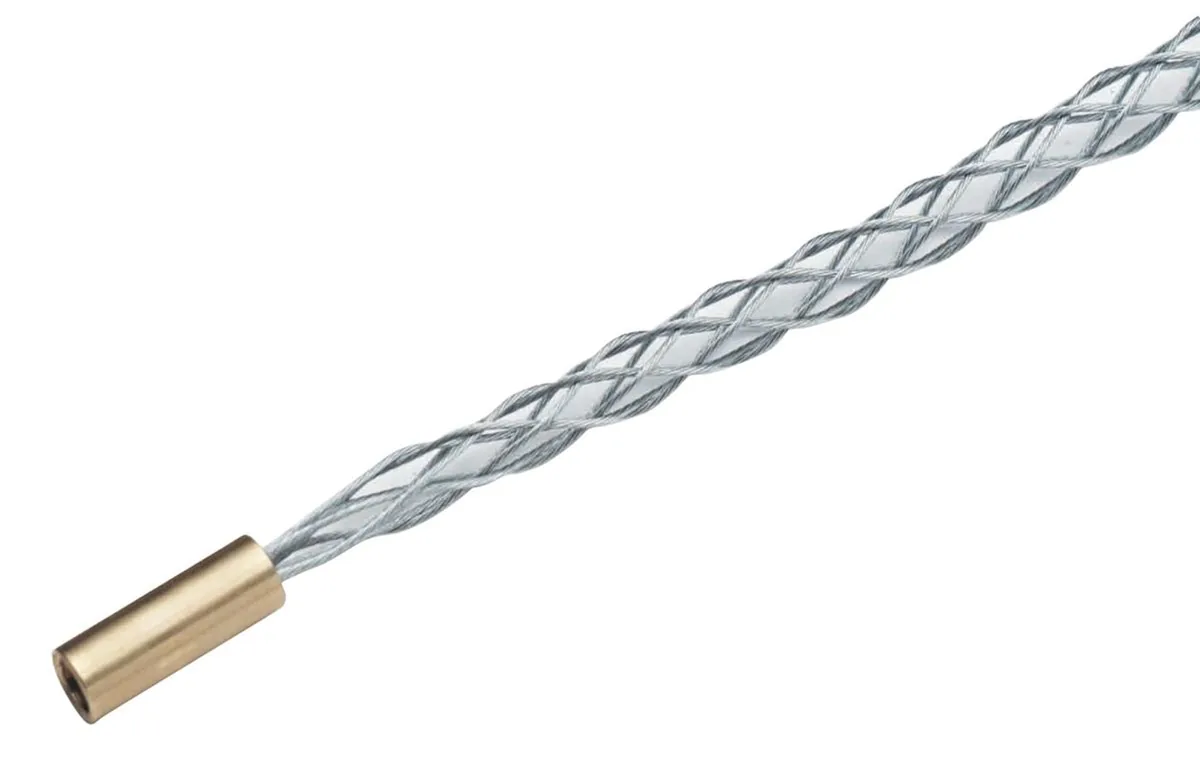

Rọ bọc cáp Katimex CIMCO 148061 dùng để kẹp và kéo cáp có đường kính 9 - 12 mm. Thân rọ đan từ sợi thép, ôm siết dọc theo vỏ cáp khi có lực kéo. Nhờ vậy lực phân bố đều trên chiều dài tiếp xúc thay vì dồn vào một điểm. Đầu rọ có ren trong M5 để lắp với dây mồi, mắt xoay hoặc móc kéo tương thích.

Mã hàng tích hợp cơ cấu bù xoắn, hạn chế việc cáp bị vặn theo dây kéo trong ống luồn. Đầu rọ dạng tròn, kiểu hở, giúp luồn qua co và cút dễ hơn. Khối lượng 0,02 kg nên thợ điện có thể mang nhiều cỡ trong cùng một túi đồ. Thông số do CIMCO công bố là giá trị kinh nghiệm theo trạng thái sản xuất hiện tại và có dung sai thông thường.

Đặc điểm kỹ thuật của rọ bọc cáp Katimex CIMCO 148061

Cấu tạo và vật liệu

Lưới thép đan chéo tạo hiệu ứng siết khi kéo, càng kéo mạnh thì độ bám càng tăng. Phần cổ rọ được bó gọn vào đầu nối ren trong M5. Kiểu đầu tròn hở giảm vướng khi cáp đi qua chỗ gấp khúc. Kết cấu này phù hợp cho các tuyến ống luồn ngắn và trung bình trong công trình dân dụng.

  • Vật liệu thân rọ: thép
  • Đường kính cáp phù hợp: 9 - 12 mm
  • Ren trong đầu nối: M5
  • Dạng đầu: đầu tròn
  • Kiểu đầu: hở (Open)
  • Đầu xoay tự do: không
  • Cơ cấu bù xoắn: có
  • Khối lượng: 0,02 kg

Trước mỗi lần kéo, nên kiểm tra sợi lưới xem có đứt hoặc tưa không. Rọ bị biến dạng cần loại bỏ để tránh tuột cáp giữa tuyến. Đầu ren M5 phải vặn hết chiều ren với phụ kiện đi kèm. Tải phá hủy và lực kéo tối đa không được nhà sản xuất công bố trong tài liệu kỹ thuật này.

Cách lắp và sử dụng

Luồn đầu cáp vào miệng rọ đến khi ngập hết phần lưới có thể ôm. Vuốt lưới cho phẳng đều quanh vỏ cáp, tránh nếp gấp cục bộ. Quấn băng dính vải cố định mép rọ theo thói quen thi công. Nối đầu ren M5 vào dây mồi hoặc mắt xoay rồi kéo từ từ để lưới siết dần.

  • Kéo đều tay, tránh giật đột ngột làm tuột vỏ cáp
  • Giữ trục kéo thẳng hàng với miệng ống luồn
  • Dùng chất bôi trơn cáp ở tuyến dài hoặc nhiều co
  • Không dùng cho cáp ngoài dải 9 - 12 mm

Sau khi kéo xong, tháo rọ bằng cách đẩy ngược lưới về phía đầu cáp. Lưới sẽ nở ra và nhả vỏ cáp. Lau sạch bụi, dầu rồi cất nơi khô ráo để hạn chế gỉ. Bảo quản treo thẳng giúp lưới giữ hình dạng ban đầu cho lần dùng sau.

Ứng dụng thường gặp

Mã 148061 phù hợp cho thi công điện dân dụng và công nghiệp nhẹ. Thợ dùng để kéo cáp điều khiển, cáp mạng, cáp nguồn cỡ nhỏ qua ống luồn tường và trần. Rọ cũng hữu ích khi kéo cáp trong máng, hộp kỹ thuật hoặc tuyến ngầm ngắn. Dải 9 - 12 mm bao phủ nhiều loại cáp phổ biến trong tủ điện và hệ thống BMS. Khi cần cỡ khác, có thể chọn rọ cùng dòng Katimex theo đường kính cáp tương ứng.

Lưu ý khi chọn mua

Chọn rọ theo đúng đường kính vỏ ngoài của cáp để lưới siết hiệu quả. Kiểm tra phụ kiện đầu kéo có ren M5 tương thích trước khi đặt hàng. Với tuyến kéo dài và nhiều khúc cua, nên kết hợp mắt xoay để giảm xoắn.


Thuyết minh kỹ thuật

  • Công dụng: kẹp và kéo cáp qua ống luồn
  • Đường kính cáp phù hợp: 9 – 12 mm
  • Vật liệu thân rọ: sợi thép đan chéo
  • Nguyên lý: lưới siết chặt khi tăng lực kéo
  • Lực kéo phân bố đều dọc chiều dài tiếp xúc
  • Đầu nối: ren trong M5
  • Kết nối nhanh dây mồi, mắt xoay, móc kéo
  • Dạng đầu: đầu tròn
  • Kiểu đầu: hở (Open)
  • Cơ cấu bù xoắn: có
  • Đầu xoay tự do: không
  • Hạn chế vặn xoắn cáp khi kéo tuyến dài
  • Đầu tròn hở: giảm vướng tại co, cút
  • Tháo rọ bằng cách đẩy ngược lưới về đầu cáp
  • Ứng dụng: cáp điều khiển, cáp mạng, cáp nguồn nhỏ
  • Phù hợp ống luồn tường, trần, máng, hộp kỹ thuật
  • Tải phá hủy: nhà sản xuất không công bố
  • Thông số theo giá trị kinh nghiệm, dung sai thông thường
  • Trọng lượng: 0,02 kg
