Cable lug

CIMCO 1834xx Al-Cu compression connector, Al 70 - 240 mm², Cu 16 - 240 mm²

★ 0.0 (0 reviews)
Sold: 0
Views: 0
Imported from: Germany

CIMCO 1834xx Al-Cu compression connector, Al 70 - 240 mm², Cu 16 - 240 mm².

SKU: 1834xx
35 variants
€19.59 - €78.37
Stock status: Varies by SKU
Indicative price
Price list & Ordering
Drag to reorder
SKU Code Price (EUR) Buy Stock Cross section Length Number of molds Packing standard Weight
183420 €78.37 70 mm² Al / 16 mm² Cu 79mm 18/8 4 pcs 7.1g
183422 €19.59 70 mm² Al / 35 mm² Cu 79mm 18/12 1 pcs 49g
183423 €20.44 70 mm² Al / 50 mm² Cu 85mm 18/14 1 pcs 57g
183424 €21.12 70 mm² Al / 70 mm² Cu 96mm 18/16 1 pcs 72.5g
183430 €25.53 95 mm² Al / 16 mm² Cu 79mm 22/8 1 pcs 61.5g
183431 €22.13 95 mm² Al / 25 mm² Cu 79mm 22/10 1 pcs 63g
183432 €22.13 95 mm² Al / 35 mm² Cu 79mm 22/12 1 pcs 68g
183433 €22.99 95 mm² Al / 50 mm² Cu 85mm 22/14 1 pcs 80.5g
183434 €23.31 95 mm² Al / 70 mm² Cu 87mm 22/16 1 pcs 82g
183435 €25.18 95 mm² Al / 95 mm² Cu 95mm 22/18 1 pcs 103.5g
183436 €32.69 95 mm² Al / 120 mm² Cu 95mm 22/20 1 pcs 115.5g
183440 €25.53 120 mm² Al / 35 mm² Cu 81mm 22/12 1 pcs 76g
183441 €25.53 120 mm² Al / 50 mm² Cu 87mm 22/14 1 pcs 79g
183442 €25.89 120 mm² Al / 70 mm² Cu 89mm 22/16 1 pcs 85g
183443 €26.91 120 mm² Al / 95 mm² Cu 97mm 22/18 1 pcs 110g
183444 €28.94 120 mm² Al / 120 mm² Cu 97mm 22/20 1 pcs 102.8g
183452 €28.94 150 mm² Al / 35 mm² Cu 92mm 25/12 1 pcs 84g
183453 €28.94 150 mm² Al / 50 mm² Cu 99mm 25/14 1 pcs 102g
183454 €28.94 150 mm² Al / 70 mm² Cu 100mm 25/16 1 pcs 103.5g
183455 €29.98 150 mm² Al / 95 mm² Cu 108mm 25/18 1 pcs 126.5g
183456 €29.98 150 mm² Al / 120 mm² Cu 108mm 25/20 1 pcs 139g
183457 €33.98 150 mm² Al / 150 mm² Cu 124mm 25/22 1 pcs 167g
183460 €37.13 185 mm² Al / 50 mm² Cu 99mm 28/14 1 pcs 121g
183461 €35.59 185 mm² Al / 70 mm² Cu 100mm 28/16 1 pcs 130g
183462 €35.59 185 mm² Al / 95 mm² Cu 108mm 28/18 1 pcs 144.5g
183463 €36.41 185 mm² Al / 120 mm² Cu 108mm 28/20 1 pcs 137.2g
183464 €37.45 185 mm² Al / 150 mm² Cu 113mm 28/22 1 pcs 195.5g
183465 €38.30 185 mm² Al / 185 mm² Cu 116mm 28/25 1 pcs 210g
183470 €50.40 240 mm² Al / 50 mm² Cu 110mm 32/14 1 pcs 165g
183471 €50.40 240 mm² Al / 70 mm² Cu 111mm 32/16 1 pcs 180g
183472 €48.01 240 mm² Al / 95 mm² Cu 119mm 32/18 1 pcs 190g
183473 €48.01 240 mm² Al / 120 mm² Cu 119mm 32/20 1 pcs 205g
183474 €49.37 240 mm² Al / 150 mm² Cu 124mm 32/22 1 pcs 233g
183475 €49.37 240 mm² Al / 185 mm² Cu 127mm 32/25 1 pcs 265g
183476 €57.38 240 mm² Al / 240 mm² Cu 128mm 32/28 1 pcs 301g
Description

CIMCO 1834xx Al-Cu compression connector, Al 70 - 240 mm², Cu 16 - 240 mm². Price per pack.


Specifications

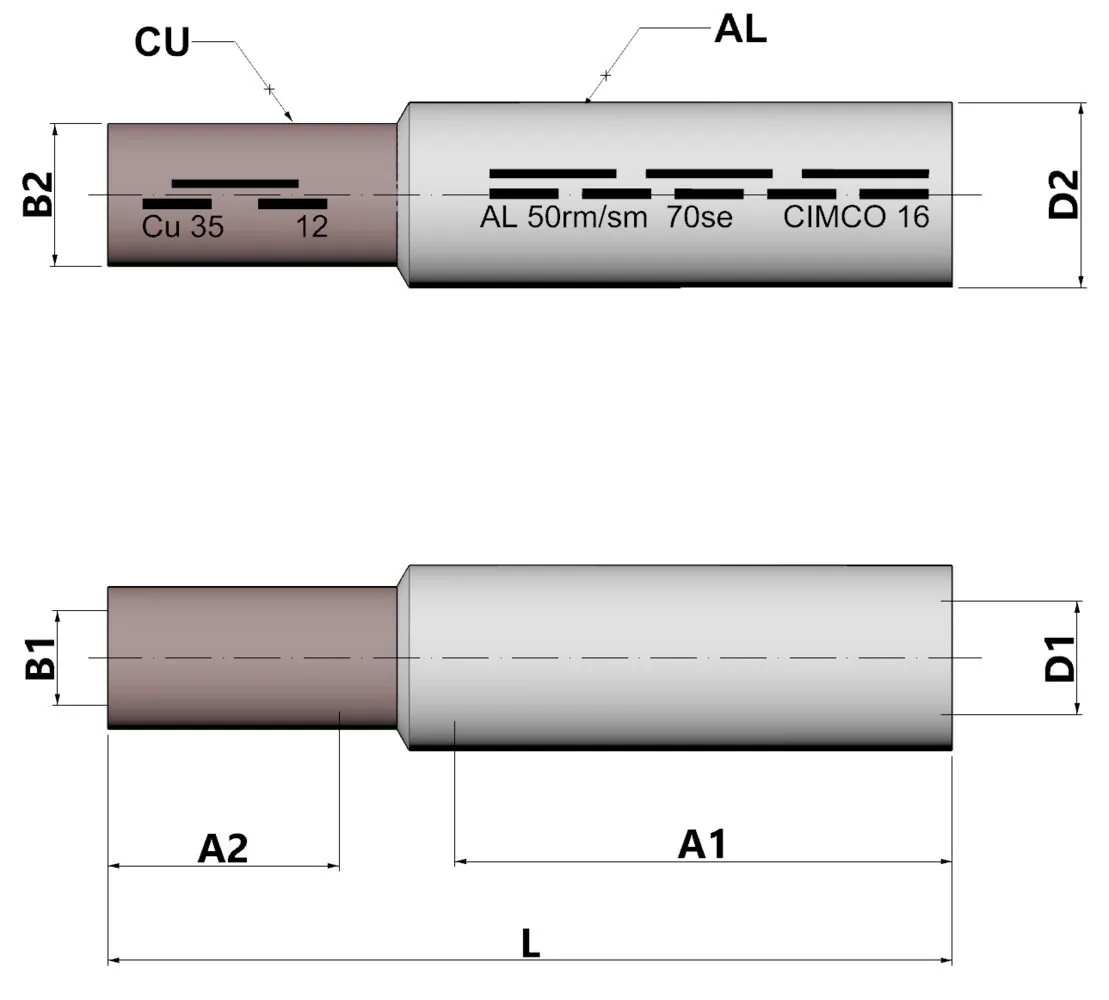

  • Function: straight joint between aluminium and copper conductor
  • Bimetallic design: one aluminium half, one copper half
  • Aluminium half: E-Al
  • Copper half: E-Cu to EN 13600
  • Both halves bare, unplated
  • Each conductor crimped into matching-material half
  • Copper side for copper conductors to DIN 48201
  • Aluminium side for aluminium conductors to DIN 48201 part 1
  • Aluminium side also for aluminium wires to DIN EN 50182
  • Separate die code for each connector half
  • Die change required between the two ends
  • Three crimps per aluminium side with 7 mm die width
  • Barrel bores sized per conductor cross-section pair
  • Material: E-Al aluminium and E-Cu copper
