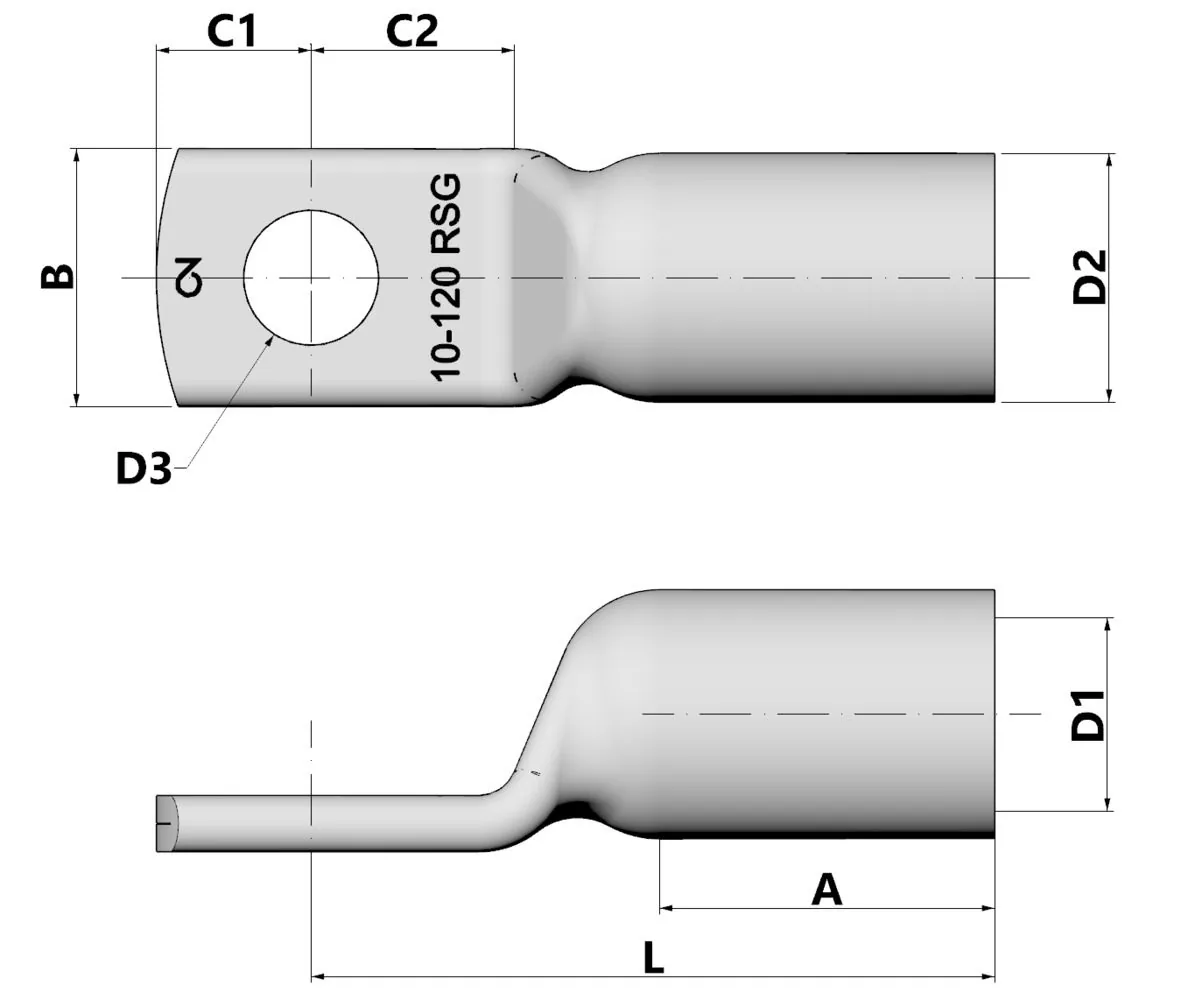

Tubular cable lugs for switchgear connections, SG series. Version with narrow flange, without visible hole, material: Cu-ETP to DIN EN 13 600, soft, F20, so can still be pressed manually without problems even with large cross-sections. Surface: galvanically tin-plated. Cross-section: 25 mm²; bolt Ø: 6 mm; ØD1: 7.0; A: 15; B: 10; ØD3: 6.5; ØD2: 10; C1: 7; C2: 7; L: 29.5; crimping 7 mm: 1; crimping 5 mm: 2; PU/unit: 25.
EAN: 4021103837986
| SKU Code | Stock | Cross section | Thread type | Weight |
|---|---|---|---|---|
| 183798 | 25 mm² | M6 | 11.2g | |
| 183800 | 35 mm² | M6 | 18g | |
| 183801 | 35 mm² | M8 | 20g | |
| 183802 | 50 mm² | M6 | 26.4g | |
| 183804 | 50 mm² | M8 | 27g | |
| 183806 | 50 mm² | M10 | 30g | |
| 183808 | 70 mm² | M6 | 40g | |
| 183810 | 70 mm² | M8 | 42g | |
| 183812 | 70 mm² | M10 | 42g | |
| 183814 | 70 mm² | M12 | 42g | |
| 183815 | 95 mm² | M6 | 45g | |
| 183816 | 95 mm² | M8 | 48g | |
| 183818 | 95 mm² | M10 | 50g | |
| 183820 | 95 mm² | M12 | 49g | |
| 183821 | 120 mm² | M6 | 55g | |
| 183822 | 120 mm² | M8 | 60g | |
| 183824 | 120 mm² | M10 | 60g | |
| 183826 | 120 mm² | M12 | 60g | |
| 183827 | 150 mm² | M6 | 60g | |
| 183828 | 150 mm² | M8 | 65g | |
| 183830 | 150 mm² | M10 | 67g | |
| 183832 | 150 mm² | M12 | 70g | |
| 183833 | 185 mm² | M8 | 95g | |
| 183834 | 185 mm² | M10 | 95g | |
| 183836 | 185 mm² | M12 | 95g | |
| 183838 | 185 mm² | M16 | 100g | |
| 183839 | 240 mm² | M8 | 110g | |
| 183840 | 240 mm² | M10 | 114g | |
| 183842 | 240 mm² | M12 | 115g | |
| 183844 | 240 mm² | M16 | 118g | |
| 183846 | 300 mm² | M10 | 185g | |
| 183848 | 300 mm² | M12 | 185g | |
| 183850 | 300 mm² | M16 | 186g |
