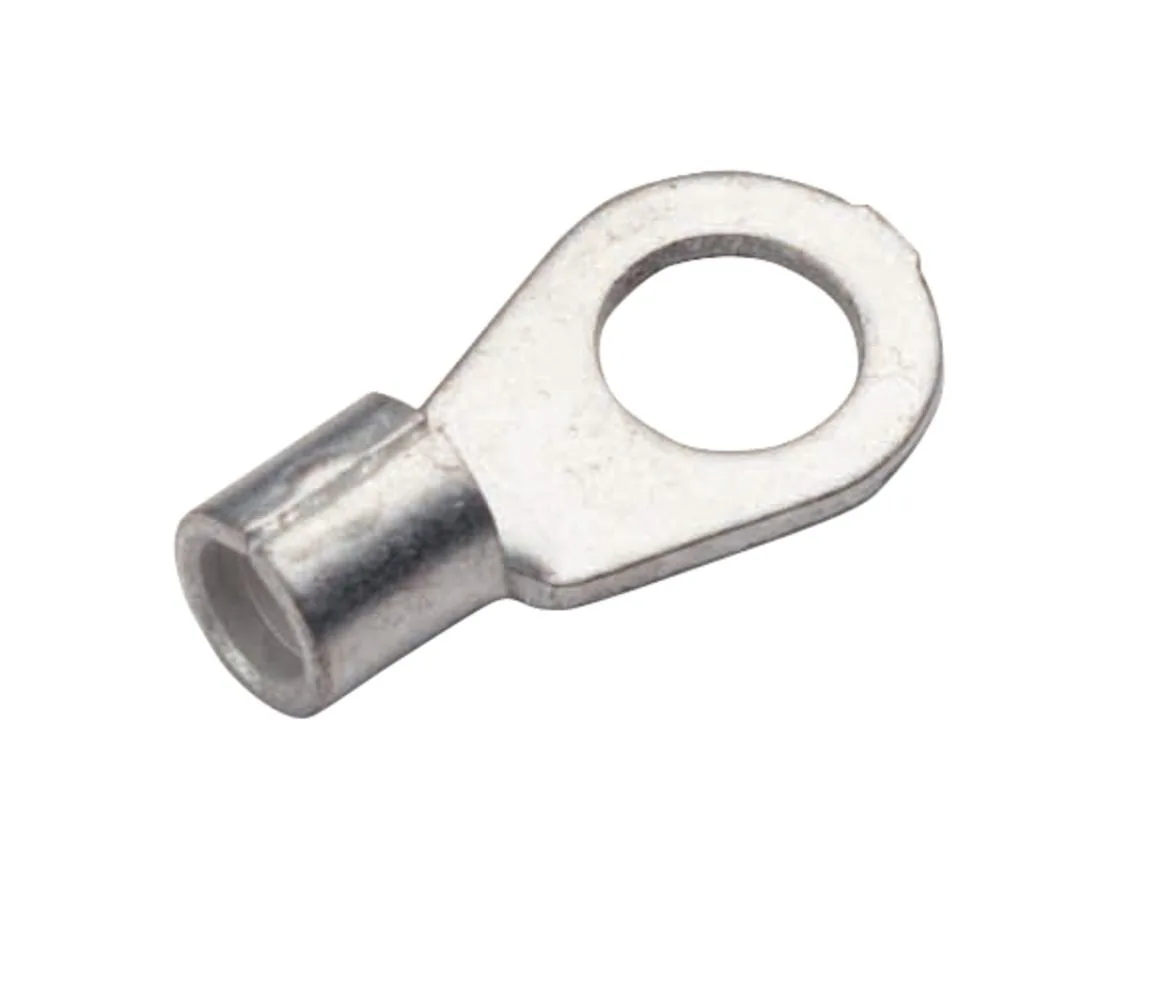

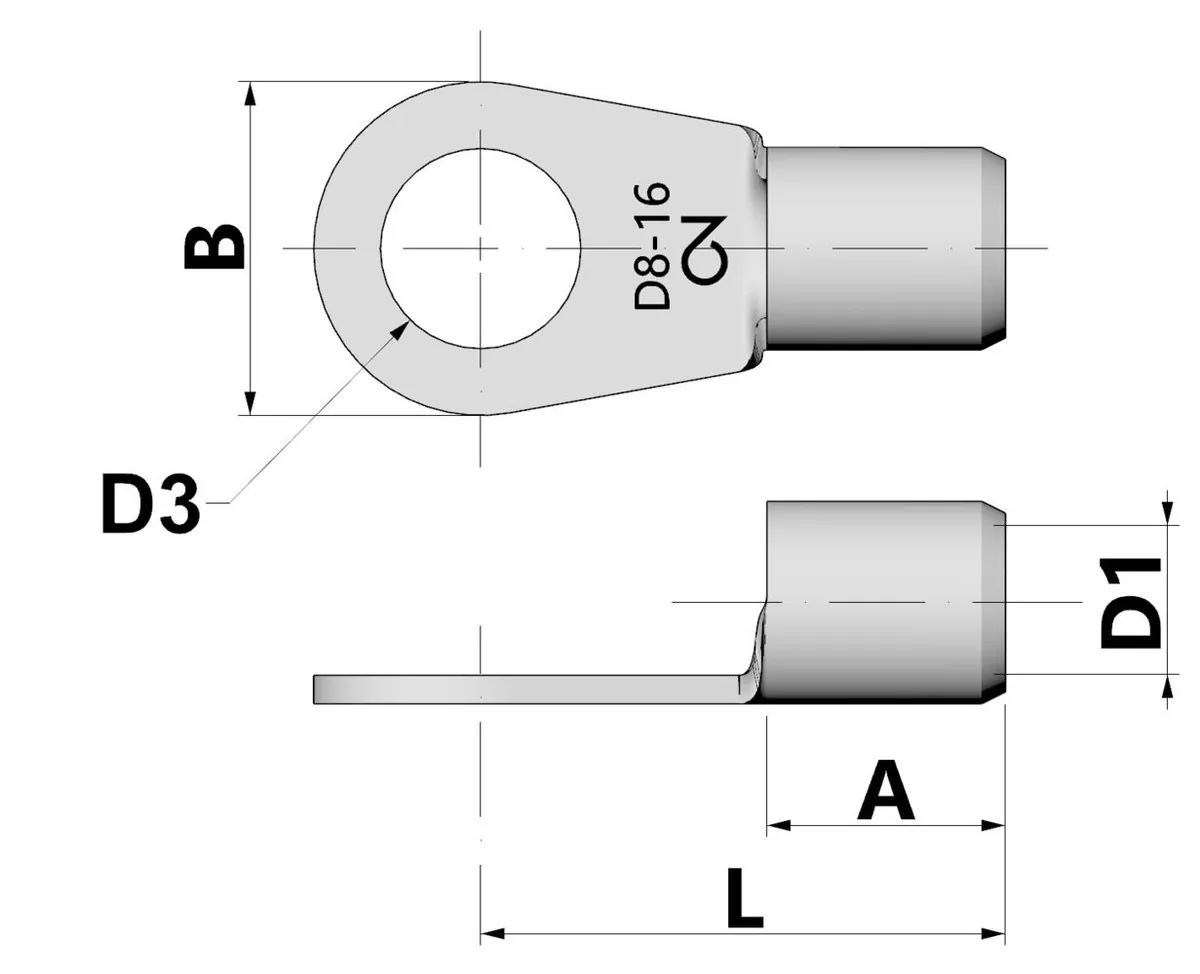

Crimp terminals, ring type Cu, DIN 46234. Technical data - Material: Cu-ETP according to DIN EN 13600 - Surface: electro tin plated, other surfaces on request - Especially suitable for fine stranded conductors according to IEC 228 . Cross section: 0.5-1 mm²; Bolt-Ø 3 mm; Nominal size according to DIN: 3-1; D1: 1.6; D3: 3.2; A: 5; B: 6; L: 11; S: 0.8; Weight per 100 pcs. ~kg: 100: 0.07; Packs per piece: 100.
EAN: 4021103804001
| SKU Code | Stock | Cross section | Mounting hole diameter | Weight |
|---|---|---|---|---|
| 180400 | 0.5 - 1 mm² | 3mm | 0.7g | |
| 180402 | 0.5 - 1 mm² | 4mm | 0.7g | |
| 180403 | 0.5 - 1 mm² | 5mm | 0.7g | |
| 180407 | 1.0 - 2.5 mm² | 3mm | 0.7g | |
| 180408 | 1 - 2.5 mm² | 4mm | 0.8g | |
| 180410 | 1 - 2.5 mm² | 5mm | 0.9g | |
| 180412 | 1 - 2.5 mm² | 6mm | 1.1g | |
| 180413 | 1 - 2.5 mm² | 8mm | 1.3g | |
| 180416 | 4 - 6 mm² | 4mm | 1.4g | |
| 180418 | 4 - 6 mm² | 5mm | 1.6g | |
| 180420 | 4 - 6 mm² | 6mm | 1.6g | |
| 180422 | 4 - 6 mm² | 8mm | 2.2g | |
| 180423 | 4 - 6 mm² | 10mm | 2.8g | |
| 180426 | 10 mm² | 5mm | 2.3g | |
| 180428 | 10 mm² | 6mm | 2.5g | |
| 180430 | 10 mm² | 8mm | 3g | |
| 180432 | 10 mm² | 10mm | 3.5g | |
| 180434 | 10 mm² | 12mm | 4.3g | |
| 180436 | 16 mm² | 5mm | 3.9g | |
| 180438 | 16 mm² | 6mm | 3.8g | |
| 180440 | 16 mm² | 8mm | 4.3g | |
| 180442 | 16 mm² | 10mm | 5g | |
| 180444 | 16 mm² | 12mm | 5g | |
| 180446 | 25 mm² | 5mm | 7g | |
| 180448 | 25 mm² | 6mm | 6.9g | |
| 180450 | 25 mm² | 8mm | 7.5g | |
| 180452 | 25 mm² | 10mm | 8g | |
| 180454 | 25 mm² | 12mm | 9.2g | |
| 180456 | 25 mm² | 16mm | 9.2g | |
| 180458 | 35 mm² | 6mm | 10.1g | |
| 180460 | 35 mm² | 8mm | 9.8g | |
| 180462 | 35 mm² | 10mm | 10g | |
| 180464 | 35 mm² | 12mm | 12.6g | |
| 180466 | 35 mm² | 16mm | 14.7g | |
| 180468 | 50 mm² | 6mm | 17.5g | |
| 180470 | 50 mm² | 8mm | 16.8g | |
| 180472 | 50 mm² | 10mm | 16g | |
| 180474 | 50 mm² | 12mm | 18g | |
| 180476 | 50 mm² | 16mm | 21g | |
| 180478 | 70 mm² | 6mm | 27g | |
| 180480 | 70 mm² | 8mm | 26g | |
| 180482 | 70 mm² | 10mm | 25g | |
| 180484 | 70 mm² | 12mm | 24g | |
| 180486 | 70 mm² | 16mm | 27g | |
| 180488 | 95 mm² | 8mm | 40.2g | |
| 180490 | 95 mm² | 10mm | 39.2g | |
| 180492 | 95 mm² | 12mm | 39g | |
| 180494 | 95 mm² | 16mm | 37g | |
| 180496 | 120 mm² | 8mm | 58g | |
| 180498 | 120 mm² | 10mm | 56g | |
| 180500 | 120 mm² | 12mm | 54g | |
| 180502 | 120 mm² | 16mm | 58g | |
| 180504 | 150 mm² | 10mm | 77g | |
| 180506 | 150 mm² | 12mm | 76g | |
| 180508 | 150 mm² | 16mm | 75g | |
| 180510 | 185 mm² | 12mm | 108g | |
| 180512 | 185 mm² | 16mm | 102g | |
| 180514 | 240 mm² | 12mm | 147g | |
| 180516 | 240 mm² | 16mm | 143g |
| SKU | Image | Product name & short description |
|---|---|---|
| 101909 |
![]() |
Crimping pliers mandrel crimping, 0.5-16 mm² for non-insulated cable lugs and stainless steel tubular cable lugs
Crimping pliers for mandrel crimping, cross-section 0.5–16 mm² for uninsulated cable lugs and stainless steel tubular cable lugs
|
