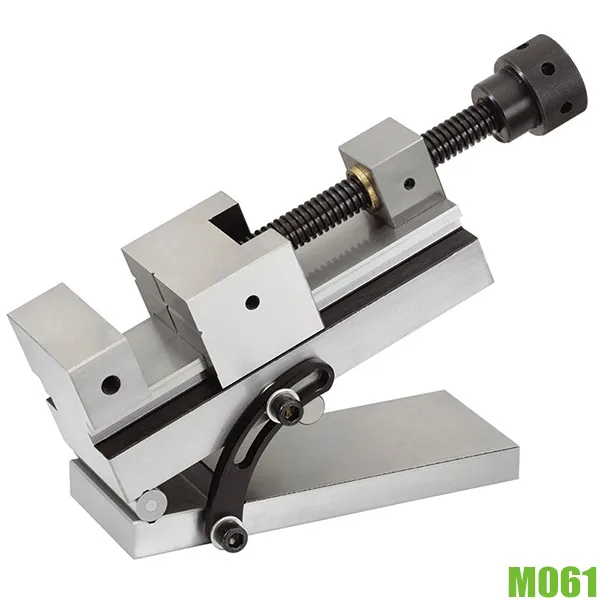

Eto kẹp phôi FERVI M061 điều chỉnh góc 0-45°, độ mở 120mm
Eto điều chỉnh góc nghiêng, cho bàn nguội, máy phay, máy cắt dây tia lửa điện EDM. Eto có thiết kế và gia công chính xác cao. Xoay một góc 45 độ trên khe kẹp quỹ đạo trượt. Điều này giúp tăng tính linh động khi thao tác với phôi. Thiết kế thép đặc nguyên khối nặng 12.5kg giúp nó luôn đứng vững. Bề mặt được xử lý để nó sáng bóng.
Eto FERVI M061 kẹp phôi chắc chắn khi mài hoặc đo kiểm. Thân eto cứng vững. Má kẹp song song giữ chi tiết ổn định. Thanh sin tạo góc nghiêng chuẩn từ 0 đến 45 độ. Góc đặt dựa trên chiều cao khối V. Vít khóa giữ góc cố định. Núm vặn hỗ trợ mở đóng nhanh và thao tác thuận tiện.
Ngàm dưới cố định, ngàm trên di chuyển trên thanh ray. Ngàm có 2 rãnh nhỏ để kẹp phôi bằng phẳng tốt hơn. Trục bước ren lớn, đầu tròn có lỗ để đưa vật nhọn như đầu tua vít vào để xiết. Bên dưới là vòng ANGLE hợp kim để di chuyển góc cho Eto, cố định góc bằng đầu lục giác. Thích hợp ngành cơ khí chế tạo máy thao tác khoan, tiện, phay CNC nhiều góc độ.
Eto điều chỉnh góc nghiêng FERVI M061
- Chiều dài eto 235 mm.
- Chiều rộng má kẹp 88 mm.
- Khoảng cách hai chốt xoay 120 mm.
- Chiều cao má kẹp 40 mm.
- Độ mở tối đa 125 mm.
- Độ chính xác 0,005 mm.
- Khối lượng 12,5 kg.
- Góc làm việc từ 0° đến 45°.
Các tính năng của Eto chỉnh góc nghiêng FERVI M061
- Thân eto có độ cứng vững, dùng trên bàn máy mài và bàn rà.
- Má kẹp song song giữ phôi ổn định khi thao tác.
- Thanh bản lề dạng barra seno tạo góc nghiêng chính xác.
- Điều chỉnh góc bằng khối V tiêu chuẩn theo chiều cao chọn trước.
- Dải nghiêng từ 0° đến 45° theo bảng thông số.
- Núm vặn mở má kẹp thao tác nhanh và nhẹ.
- Vít khóa hai bên giữ cố định góc đặt.
- Phù hợp đo kiểm hoặc gia công mặt nghiêng nhỏ.
