टर्निंग इंसर्ट कार्बाइड, रॉम्बिक 80°, FERVI CNMG

★ 0.0 (0 समीक्षाएं)

बिक गया: 0

व्यूज़: 0

से आयातित: इटली

Mảnh dao tiện hợp kim hình thoi 80° FERVI CNMG là mảnh cứng kiểu âm dùng được 4 lưỡi cắt. Góc mũi 80° tạo cạnh cắt khỏe chịu tải lớn khi bóc phôi thô và bán tinh. Mảnh lắp trên cán tiện chuẩn CNMG kẹp bằng vít qua lỗ trung tâm. Dòng này gia công tốt thép nhóm P thép không gỉ nhóm M và gang nhóm K. Bán kính mũi 0,4 mm hoặc 0,8 mm cho phép chọn theo độ bóng mong muốn. Phù hợp tiện dọc mặt ngoài tiện mặt đầu và vát cạnh trên máy CNC.

SKU: CNMG120404F15-

6 वेरिएंट

€13.45 - €15.76

स्टॉक स्थिति: SKU के अनुसार भिन्न

सांकेतिक मूल्य

विवरण

Mảnh dao tiện CNMG là mảnh hợp kim cứng hình thoi 80° kiểu âm, có hai mặt cắt. Nhờ đảo mặt, mỗi mảnh cho tới 4 lưỡi sử dụng, giảm chi phí trên mỗi chi tiết. Góc mũi 80° tạo cạnh cắt khỏe, chịu tải lớn khi bóc phôi.

Kiểu hình học này phục vụ tiện thô và bán tinh mặt ngoài, trên máy tiện CNC và máy tiện vạn năng. Mảnh lắp trên cán tiện chuẩn CNMG, kẹp bằng vít qua lỗ trung tâm. Dòng CNMG của FERVI gia công thép nhóm P, thép không gỉ nhóm M và gang nhóm K. Người dùng chọn bán kính mũi theo độ bóng cùng chiều sâu cắt mong muốn. Mác hợp kim chọn theo vật liệu phôi và điều kiện cắt liên tục hay gián đoạn.

Đặc điểm kỹ thuật của mảnh dao tiện CNMG

Hình học và kết cấu lưỡi cắt

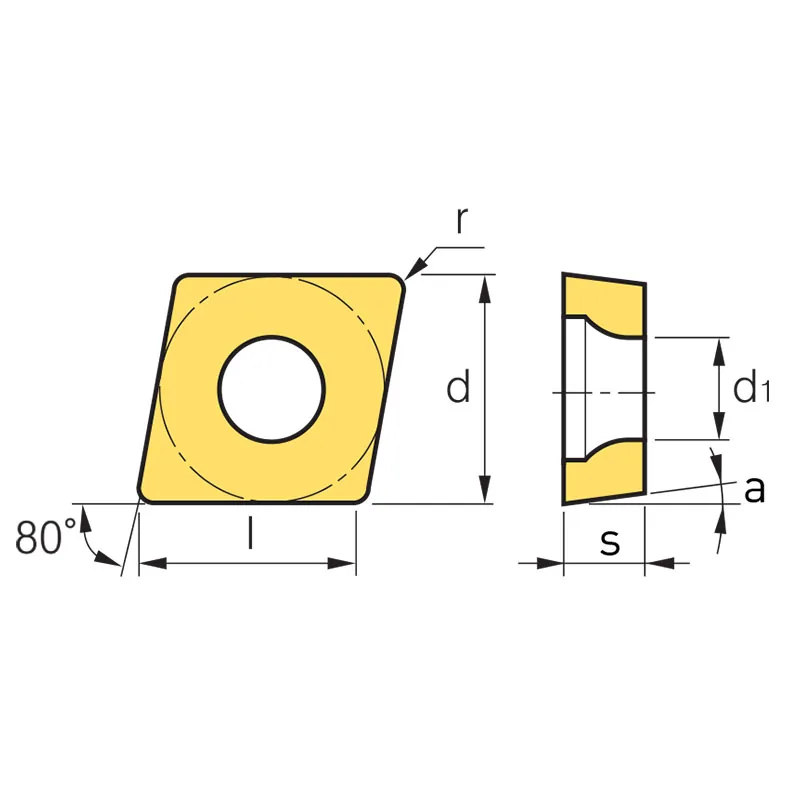

Thân mảnh dạng hình thoi với hai góc 80° và hai góc 100°. Chỉ các góc 80° dùng làm lưỡi cắt, nên mỗi mặt có 2 vị trí, tổng cộng 4 lưỡi trên một mảnh. Kiểu âm đặt lưỡi nghiêng vào phôi, cho phép ăn sâu và chạy lượng tiến lớn hơn so với mảnh kiểu dương.

Hình thoi 80°, kiểu âm (negative), hai mặt cắt
Tối đa 4 lưỡi cắt trên mỗi mảnh
Cạnh cắt dày, chịu tải cao khi tiện thô
Lỗ kẹp trung tâm, cố định bằng vít trên cán tiện chuẩn CNMG
Vật liệu gia công: thép (P), thép không gỉ (M), gang (K)
Có bản không phủ và các bản phủ lớp chống mài mòn

Các mác phủ F15 và F25 nhắm vào nhóm thép, còn M25 và M35 phục vụ thép không gỉ cùng các nguyên công cắt gián đoạn. Bản không phủ ký hiệu N dùng cho trường hợp cần lưỡi sắc hơn. Hậu tố 04 và 08 trong mã hàng chỉ bán kính mũi 0,4 mm và 0,8 mm.

Chọn bán kính mũi và mác hợp kim

Bán kính mũi nhỏ giảm lực hướng kính, phù hợp chi tiết dài, thành mỏng hoặc máy có độ cứng vững thấp. Bán kính lớn hơn cho lưỡi bền hơn và bề mặt mịn hơn ở cùng lượng tiến. Mác hợp kim quyết định tuổi bền khi cắt thép hợp kim, inox hay gang, đặc biệt ở tốc độ cao.

Bán kính 0,4 mm: chiều sâu cắt nhỏ, bán tinh, chi tiết kém cứng vững
Bán kính 0,8 mm: tiện thô, lượng tiến cao, lưỡi chịu lực tốt hơn
Mác cho nhóm thép: bản phủ F15 và F25
Mác cho inox và cắt gián đoạn: bản phủ M25 và M35
Bản N không phủ cho nhu cầu lưỡi sắc

Khi thay lưỡi, nên vệ sinh rãnh đế và siết vít đúng lực để tránh xê dịch mảnh. Kiểm tra mòn mặt trước và mặt sau theo chu kỳ giúp giữ dung sai chi tiết. Việc dùng dung dịch tưới nguội đầy đủ hạn chế nứt nhiệt ở lưỡi cắt. Các mảnh cùng dòng có thể tham khảo thêm trong thư mục "Chưa phân loại" trên website.

Ứng dụng thường gặp

Mảnh CNMG phù hợp tiện dọc mặt ngoài, tiện mặt đầu và vát cạnh nhẹ. Xưởng cơ khí dùng loại này để bóc phôi trục, bạc, mặt bích và các chi tiết tròn từ thép cán hoặc phôi rèn. Trong gia công inox, mác phủ nhóm M giúp giảm dính phôi. Với gang, mảnh chạy tốt ở chế độ cắt khô hoặc tưới nguội. Đây là hình học thông dụng nhất cho tiện ngoài, dễ tìm cán dao tương thích.

Lưu ý khi sử dụng

Chế độ cắt nên bắt đầu ở mức trung bình rồi tăng dần theo phản hồi thực tế của máy. Rung động, tiếng kêu bất thường hay phoi cháy là dấu hiệu cần giảm tốc độ hoặc lượng tiến. Bảo quản mảnh trong hộp gốc để tránh sứt cạnh do va đập.

विनिर्देश

Mảnh dao tiện hợp kim cứng, hình thoi 80°
Kiểu âm (negative), hai mặt cắt
Tối đa 4 lưỡi cắt trên mỗi mảnh
Hai góc 80° làm lưỡi, hai góc 100° định vị
Cạnh cắt dày, chịu tải cao khi tiện thô
Lỗ kẹp trung tâm, cố định bằng vít
Lắp trên cán tiện tiêu chuẩn CNMG
Tiêu chuẩn hình học ISO CNMG
Lưỡi nghiêng vào phôi: ăn sâu, lượng tiến lớn
Gia công thép nhóm P
Gia công thép không gỉ nhóm M
Gia công gang nhóm K
Ứng dụng: tiện thô và bán tinh mặt ngoài
Công dụng: tiện dọc, tiện mặt đầu, vát cạnh nhẹ
Dùng trên máy tiện CNC và máy tiện vạn năng
Phù hợp bóc phôi trục, bạc, mặt bích
Cắt khô hoặc có tưới nguội
Bảo quản trong hộp gốc, tránh sứt cạnh

टैग / कीवर्ड: mảnh dao tiện cnmg

मूल्य सूची और ऑर्डरिंग

पुनः क्रमित करने के लिए खींचें

	SKU कोड	कीमत (EUR)	Kích cỡ mảnh	Vật liệu
⋮⋮	CNMG120404F15	€13.65	120404	Hợp kim cứng
⋮⋮	CNMG120404F25	€13.65	120404	Hợp kim cứng
⋮⋮	CNMG120404N	€13.65	120404	Hợp kim cứng
⋮⋮	CNMG120408M25	€15.76	120408	Hợp kim cứng
⋮⋮	CNMG120408M35	€15.76	120408	Hợp kim cứng
⋮⋮	CNMG120408N	€13.45	120408	Hợp kim cứng
