Máy siết bulong EMA, dẫn động bằng Pin 20 – 6000 Nm InnoTorc
Bộ nhân lực dẫn động bằng Pin EMA- InnoTorc là một trong nhưng thiết bị hỗ trợ lắp ráp quan trọng trong ngành điện gió. Trên thế giới ngành điện gió đã rất phát triển từ lâu và rất rộng rãi , thiết bị xiết bu lông dẫn động bằng pin đã và đang được sử dụng rất nhiều trong quá trình lắp ráp cũng như trong suốt quá trình sau đó.
Trong các năm gần đây của thế kỷ 21 Việt Nam cũng đang trong đà phát triển mạnh về năng lượng điện ( nguồn năng lượng sạch). Và trong quá trình lắp ráp đối với yêu cầu kỹ thuật cao và chính xác cho ngành điện gió thì điều tất yếu cần thiết các thiết bị hỗ trợ có độ tin cậy và độ tin cậy cao là không thể tránh khỏi.
Và nhà sản xuất Innotorc đã thấu hiểu về các yêu cầu kỹ thuật trong quá trình lắp ráp các mối ghép ren, các vị trí láp ráp với không gian hạn chế thì máy xiết bu lông dẫn động bằng Pin EMA – InnoTorc là lựa chọn của nhiều nhà thầu, nhiều đơn vị thi công, đơn vị bảo trì bảo dưỡng lựa chọn.
Máy siết bulong dẫn động bằng Pin 20-6000 Nm
Bộ nhân lực EMA với nguồn năng lượng dẫn động bằng pin sẽ giúp cho thiết bị có khối lượng nhẹ, có thể vận hành dễ dàng ở mọi nơi như trên cao, ngoài cong trường không có nguồn điện, trong các khu vực trật hẹp….
Motor nhỏ gọn quay với một tốc độ rất cao nhưng để có được một Momen lớn để xiết thì bộ phận nhân lực đã được tích hợp vào. Bộ phân nhân lực này chính là toàn bộ cơ bắp của thiết bị, với tốc độ đầu ra rất bình thản nhưng lại mang một momen vô cùng lớn dư sức quật ngã ngay lập tức một con voi ma mút.
Để đảm bảo năng lượng của pin được thời gian lâu trong quá trình vận hành thì ở mỗi một mức momen khác nhau thì motor sẽ quay ở một tốc độ khác nhau. Với thiết kế động cơ vạn năng đảm bảo trong suốt quá trình vận hành motor không bị nóng.
Các đặc tính kỹ thuật của máy xiết bulong dẫn động bằng pin
- Hiệu suất và độ chính xác mô-men xoắn cao. Với sai số lặp lại khi siết cho vị trí tiếp theo ± 3%.
- Phạm vi mô-men xoắn từ 20 đến 6000 Nm
- Thiết kế nhỏ gọn và trọng lượng thấp, thuận tiện và linh động cho các không gian hạn chế. Dễ dàng vận hành sử dụng do vị trí vận hành cơ được thiết kế trên phần motor( các nút đều chỉnh)
- Động cơ không chổi than, với tính năng ngắt mô-men điện tử đảm bảo lực siết chính xác cho từng giá trị cài đặt.

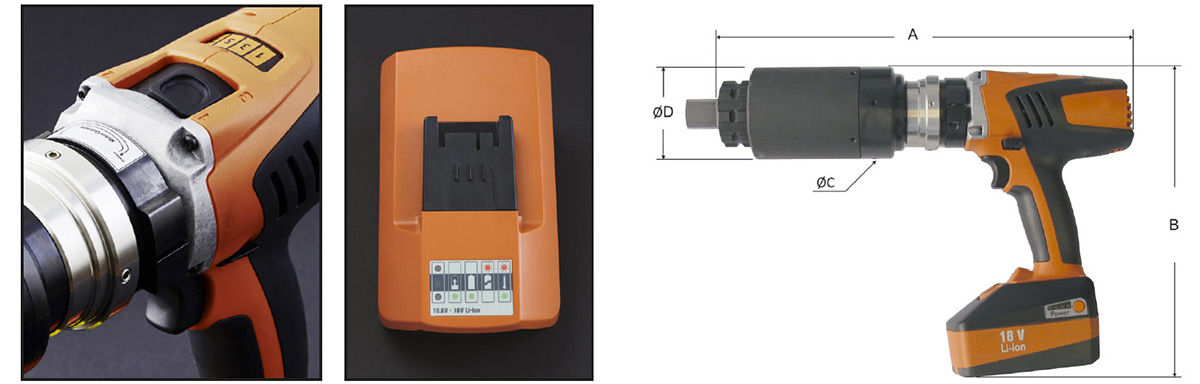

Bảng thông số chi tiết máy xiết bulong EMA
| Thông số | EMA40 | EMA80 | EMA150 | EMA300 | EMA450 | EMA600 |
| Loại đầu vuông DIN3121 | ¾” | ¾” | 1” ( ¾” ) | 1” | 1½” ( 1” ) | 1½” |
| Mô men xoắn Min. (Nm) | 20 | 50 | 100 | 200 | 300 | 500 |
| Mô men xoắn Max. (Nm) | 450 | 800 | 1500 | 3000 | 4000 | 6000 |
| Chiều dài A (mm) | 305 | 315 | 350 | 360 | 405 | 425 |
| Chiều cao tổng B (mm) | 260 | |||||
| Đường kính khớp nối C (mm) | 74,0 | |||||
| Đường kính hộp số D (mm) | 77,0 | 90,0 | 102,0 | |||
| Khối lượng chưa bao gồm chân từ phản lực DMA (kg) | 5,1 | 5,4 | 6,3 | 6,4 | 9,0 | 11,2 |
| Tốc độ đầu ra cấp 1 (vòng/phút) | 17,0 | 8,0 | 4,6 | 2,5 | 2,0 | 1,1 |
| Tốc độ đầu ra cấp 2 (vòng/phút) | 34,0 | 16,0 | 9,3 | 4,9 | 4,0 | 2,2 |
| Tốc độ đầu ra cấp 3 (vòng/phút) | 76,0 | 37,0 | 18,5 | 9,9 | 8,5 | 4,7 |
| Tốc độ đầu ra cấp 4 (vòng/phút) | 152,0 | 74,0 | 37,0 | 19,7 | 17,0 | 9,3 |
Ưu điểm của máy xiết bulong dẫn động bằng pin
- Hiệu suất và độ chính xác mô-men xoắn cao: Mô-men xoắn mạnh mẽ có thể vặn chặt các vít và bu lông lên đến 6000 Nm với độ lặp lại ± 3%.
- Có thể lên đến 60 mức cài đặt mô-men. Lựa chọn đơn giản mô-men xoắn cần thiết bằng cách quay chiết áp ở mức 1 đến 15 và ăn khớp bánh răng 1 đến 4.
- Vị trí vận hành: Bộ truyền động và hộp số được tách rời thông qua một khớp xoay. Điều này cho phép bộ phận truyền động dễ dàng xoay vào vị trí hoạt động tối ưu với một lực tối thiểu.
| Mã SKU | Giá (VND) | Mua | Kho | Momen | Đầu vuông | |
|---|---|---|---|---|---|---|
| EMA 300 | 218.000.000 đ | 200-3000Nm | 1 inch | |||
| EMA 150 | 205.000.000 đ | 100-1500Nm | 1 inch hoặc 3/4 inch | |||
| EMA 80 | 182.000.000 đ | 50-800Nm | 3/4 inch | |||
| EMA 40 | 179.000.000 đ | 20-450Nm | 3/4 inch | |||
| EMA 600 | 278.000.000 đ | 500-6000Nm | 1.1/2 inch | |||
| EMA 450 | 235.000.000 đ | 300-4000Nm | 1.1/2 inch hoặc 1 inch |
