Bộ dưỡng đo lỗ FERVI S091, từ 1-10mm, làm bằng thép có độ cứng cao

Bộ dưỡng đo lỗ FERVI S091 được thiết kế để kiểm tra kích thước lỗ trong các ứng dụng cơ khí và sản xuất. Bộ này bao gồm tổng cộng 91 dưỡng đo lỗ. Kích thước dao động từ 1 mm đến 10 mm. Bộ chốt kiểm đường kính lỗ FERVI S091, dạng trụ trơn, dùng trong kiểm tra cơ khí chính xác.

Mỗi chốt dài 50 mm, độ cứng HRC 60–62. Sai lệch giới hạn ±0,002 mm. Chốt được mài nhẵn, đánh dấu kích thước trực tiếp trên thân. Dễ tra cứu trong quá trình thao tác. Người dùng chọn chốt theo kích thước danh nghĩa và đưa vào lỗ cần kiểm. Nếu chốt lọt qua hoặc dừng lại theo dự kiến. Có thể xác định nhanh kích thước thực tế hoặc kiểm tra theo nguyên tắc GO/NOGO.

Hộp gỗ đóng gói cố định theo thứ tự tăng dần. Trọng lượng toàn bộ khoảng 2,4 kg. Kích thước hộp 300 × 190 × 80 mm. Không cần hiệu chuẩn trước khi dùng. Miễn chốt còn nguyên trạng và chưa sai lệch. FERVI S091 phù hợp cho các dây chuyền gia công hàng loạt, kiểm tra sau khoan, sau doa hoặc tại khu vực kiểm định nội bộ. Thay vì đo từng lỗ bằng panme, người vận hành chỉ cần đối chiếu bằng chốt — thao tác nhanh, ổn định, không phụ thuộc tay nghề.

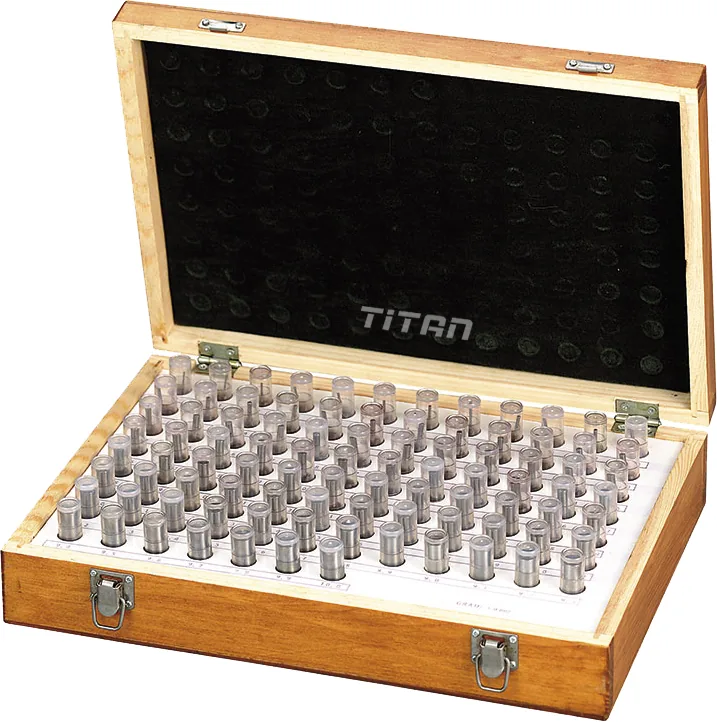

Bộ dưỡng đo lỗ FERVI S091, từ 1-10mm làm bằng thép có độ cứng cao

Mỗi dưỡng đo trong bộ có bước nhảy tăng dần 0,1 mm. Giúp người dùng có thể chọn lựa chính xác kích thước cần thiết cho công việc của họ. Độ dài của mỗi dưỡng đo là 50 mm. Cho phép kiểm tra được nhiều loại lỗ khác nhau với độ sâu đa dạng.

Bộ dưỡng đo lỗ không thay thế panme hoặc đồng hồ so. Nhưng dùng tốt trong các trường hợp kiểm nhanh theo kích thước danh nghĩa. Đặc biệt khi lặp lại nhiều lần. Khoảng bước 0,1 mm đủ để kiểm các sai số thông thường trong sản xuất cơ khí.

• Gồm 91 chốt trụ thép, đường kính từ 1 mm đến 10 mm
• Tăng bước đều 0,1 mm
• Chiều dài mỗi chốt: 50 mm
• Độ cứng: HRC 60–62
• Độ chính xác: ±0,002 mm
• Chất liệu: thép tôi cứng, mài chính xác
• Khắc số kích thước trực tiếp trên thân chốt
• Kiểm tra nhanh đường kính lỗ sau khoan, doa hoặc gia công CNC
• Ứng dụng nguyên tắc GO/NO-GO
• Đóng gói trong hộp gỗ, bố trí thứ tự theo kích thước
• Trọng lượng toàn bộ: 2,40 kg
• Kích thước đóng gói: 300 × 190 × 80 mm
• Phù hợp kiểm tra lặp lại trong sản xuất cơ khí chính xác

Bộ dưỡng đo lỗ FERVI S091 còn nổi bật với độ cứng cao. Ở mức HRC6062, đảm bảo độ bền và chính xác theo thời gian ngay cả khi sử dụng thường xuyên trong môi trường công nghiệp. Độ chính xác của bộ này ấn tượng, đạt ±0,002 mm. Giúp cho việc kiểm tra kích thước lỗ được thực hiện một cách chính xác.

Cách sử dụng dưỡng đo lỗ FERVI S091

Để sử dụng bộ dưỡng đo lỗ FERVI S091. Bạn có thể tuân theo các bước sau:

1. Chọn dưỡng đo phù hợp: Lựa chọn dưỡng đo có kích thước phù hợp với kích thước lỗ cần kiểm tra. Kích thước của mỗi dưỡng đo thường được ghi rõ trên thân của nó.
2. Kiểm tra sự sạch sẽ: Đảm bảo rằng cả lỗ và dưỡng đo đều sạch, không có bụi bẩn, dầu mỡ hay tạp chất nào khác.
3. Đặt dưỡng đo vào lỗ: Nhẹ nhàng đưa dưỡng đo vào lỗ cần kiểm tra. Làm điều này một cách cẩn thận để tránh làm hỏng bề mặt của dưỡng đo hoặc chi tiết.
4. Kiểm tra độ vừa vặn:
   • Nếu dưỡng đo vừa vặn dễ dàng vào lỗ mà không cảm thấy quá lỏng lẻo, điều này cho thấy lỗ có kích thước phù hợp.
   • Nếu dưỡng đo không thể đi vào hoặc cần áp dụng lực để đẩy vào, điều này cho thấy lỗ có thể nhỏ hơn hoặc lớn hơn kích thước yêu cầu.
5. Ghi chép kết quả: Ghi chép kết quả đo lường để thực hiện bất kỳ kiểm tra bổ sung nào cần thiết.

Lưu ý: Sử dụng dưỡng đo một cách cẩn thận để tránh gây hư hại cho dụng cụ hoặc chi tiết cần kiểm tra. Độ chính xác của phép đo có thể bị ảnh hưởng nếu sử dụng không đúng cách.
